| 문: | 한 앞문 | 설비 도입: | 표준 19 "랙 |
|---|---|---|---|
| 보호: | IP55 | 내부: | 32U |
| 코팅: | 부식 방지 분말 코팅 | 냉각: | 에어컨과 선풍기 |
| PDU: | AC/DC | 환경 모니터링: | -48VDC, SNMP 통신 |
| 빛: | -48VDC | 내각: | 야외 통신 캐비닛 |
| 강조하다: | 옥외 통신 장,통신 장비 장 |
||

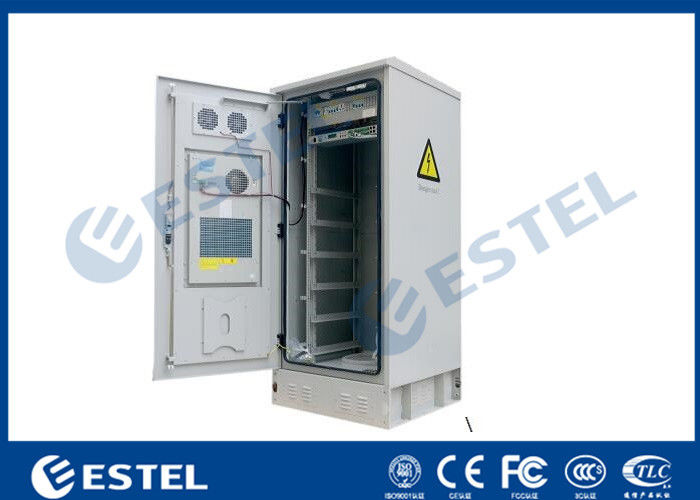

IP55 32U 야외 캐비닛 에어컨 냉각 / 19 인치 랙 마운트 이중 벽 기본 스테이션 캐비닛
1- 사양
(1) 기술 매개 변수
| 항목 | 종류 | 기술 매개 변수 |
| 구조 | 차원 |
외부 차원 H × W × D 1750 × 750 × 750mm 내부 차원 H × W × D 1450 × 650 × 650mm (19 ¥, 32U) |
| 레이아웃 | 1개 방면 | |
| 장비 설치 방법 | 19 ′′ 랙 | |
| 문 | 1개의 정문, 그리고 외부 캐비닛에 대한 특수 반 도난 3점 잠금 (지원 잠금) | |
| 소재 | 진열제 강철, 이중 벽, 내부 벽은 0.8mm 두께, 외부 벽은 1.5mm 두께, 두 벽 사이에 20mm PEF 열 단열이 있습니다. | |
| 구조 | 용접 | |
| 침입 보호 | IP55 | |
| 온도 조절 | 냉각 | AC220V 에어컨 및 DC48V 팬 |
| 조명 | LED등 | 48V LED 램프 (동치 않는) |
| 온도 | 온도 | 작업 온도: -40°C ~ +55°C |
| 저장 온도: -50°C ~ + 70°C | ||
| 운송 온도: -50°C ~ +70°C | ||
| 습도 | 상대 습도 | 5% ~ 100% |
| 압력 | 공기 압력 | 62kpa ~ 101kpa (높이 0m ~ 5000m와 비슷) |
| 방사능 강도 | 태양 방사능 강도 | 1120 × ((1±5%) W/m2 |
| - 아니 | 항목 | 양 | 단위 | 스펙 |
| 1 | 야외 통신 캐비닛 | 1 | 세트 |
(1) 외부 차원 H × W × D 1750 × 750 × 750mm; 내부 차원 H×W×D 1450×650×650mm. (2) 1개의 칸막이, 19개의 장비 래크를 포함한다. (3) 하나의 앞 문, 그리고 외부 캐비닛을 위한 특수 안티 도둑질 3점 잠금 (지원 잠금) (4) 진열제 강철, 이중 벽, 내부 벽은 0.8mm 두께, 외부 벽은 1.5mm 두께, 두 벽 사이에 20mm PEF 열 단열이 있습니다. |
| 2 | 에어컨 | 1 | 세트 |
전원 공급: AC220V, 50HZ 냉각 용량: 1500W |
| 3 | 보조 직항 환기 팬 | 2 | PC | DC48V |
| 4 | 환경 모니터링 시스템 | 1 | 세트 |
1 × 환경 모니터링 장치,19 ′′, 1U; NEM-500,SNMP 통신 1 × 연기 센서, 1 × 물 센서, 1 × 온도 및 습도 센서 1 × 문 센서 1x 기울기 및 충격 센서 |
| 5 | 전력 분배 단위 |
B등급 번개 방지 AC 입력: 63A/2P ×1; AC 출력: 16A/1P×4 DC 출력 16A/1P×4 높이: 4U |
||
| 6 | LED 램프 스위치 | 1 | PC | LED 램프의 켜고 끄는 제어에 사용됩니다. |
| 7 | LED등 | 1 | PC | DC48V |
| 8 | 패키지 | 1 | 세트 | 목재 케이스 |
2신청서
ET7575175-EQ 야외 통신 장비 캐비닛은 주로 통신 / 네트워크 통합 서비스, 4G 시스템,접속/전달 스위치 스테이션, 비상 통신/전달 등
캐비닛은 장비 캐비닛이며, 19 ′′ 장비 설치 랙을 포함하고, 정문에는 에어컨과 팬이 있습니다.
캐비닛 문은 내장 구조를 사용 합니다. 그리고 문 제한 장치는 개척 각도를 제한 할 수 있습니다. 잠금은 도둑질 방지 3 포인트 잠금, 지원 펠록입니다.각 캐비닛 문은 개방 문 센서를 포함, 환경 모니터링 부대와 협력합니다.
4.1 캐비닛은 먼지, 햇빛 및 비에 저항하며, 야외 환경에서 사용된다.
4.2 냉장고는 에어컨과 팬을 사용한다.
4.3 -48VDC 조명 램프를 포함하여.
4.4 캐비닛의 배열은 합리적이므로 케이블에 접근하고 고정하고 지상화를 용이하게 합니다. 캐비닛의 바닥에는 전력 케이블을 위한 개별적인 입구 구멍이 있습니다.신호 케이블 및 광 케이블.
4.5 캐비닛에 사용되는 모든 케이블, 밀폐 및 열 절연은 불 retardant 물질로 만들어집니다.
4.6 캐비닛에는 19 ′′ 표준 설치 래크가 포함되어 있습니다.
4.7 재료: 좋은 품질의 진열제철
4.8 표면처리: 탈유, 퇴분, 강강성 포스파팅 (또는 가연화), 분말 코팅.
4.9 캐비닛 부하 운반: ≥600kg
4.10 침투 보호: IP55
4.11 불 retardance: GB5169.7 시험 A를 준수
4.12 기계적 견고성: 각 표면은 정면 압력 >980N을 견딜 수 있다. 문이 열린 후, 그 바깥쪽 끝은 정면 압력 >200N을 견딜 수 있다.
4.13 단열 저항: 단열 저항은 지상 장치와 캐비닛 부체 부분 사이의 단열 저항이 2×104M/500V ((DC) 보다 낮지 않습니다.
4.14 저항전압: 지상 장치와 캐비닛 부체 부품 사이의 저항전압은 3000V ((DC) /min보다 낮지 않습니다.
5부품 설치
5.1 PDU 및 환경 모니터링 단위는 19 ′′ 랙에 설치됩니다.
5.2 에어컨과 팬이 캐비닛의 문에 설치되어 있습니다. 에어컨은 자동으로 두 팬을 제어합니다.팬은 자동으로 작동하기 시작할 것입니다.
6도둑질 방지 설계
6.1 3점 잠금
(1) 구조 및 베어러 연결으로 느슨한 가닥 연결을 사용. 캐비닛을 고정하기위한 앵커 볼트 핫 딥 진열 볼트를 사용.
(2) 문 힌지는 내부 힌지 모드를 사용합니다. 내부 설치, 내부 고정, 외부 나사 및 내장 된 캐비닛 문이 없습니다.이 설계는 도둑질과 물 접근으로부터 캐비닛을 보호 할 수 있습니다.구조와 운반자 연결으로 느슨한 반 스레드 연결을 사용. 앵커 볼트 고정 캐비닛 핫 다이프 galvanized 볼트를 사용 합니다.

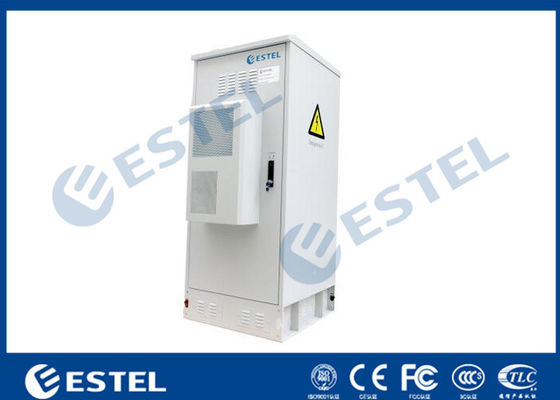

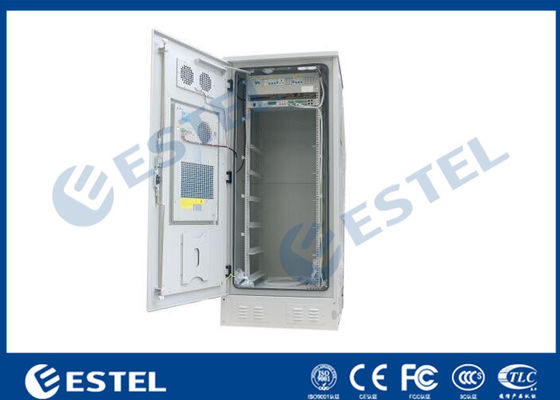

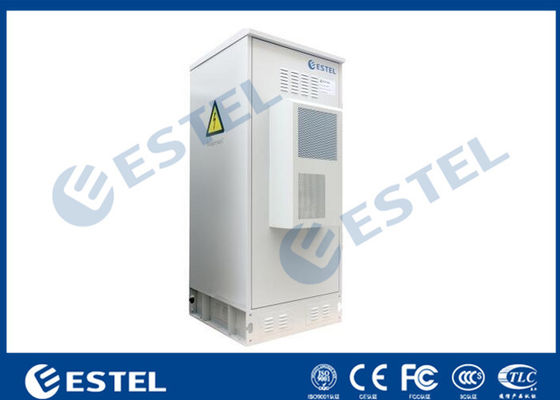

7. 캐비닛 사진
