48VDC 325W/K RS485 MODBUS RTU 통신을 갖춘 인클로저 열교환기

48VDC 325W/K 장막 열 교환기 RS485 통신 MODBUS RTU 프로토콜

열 교환기

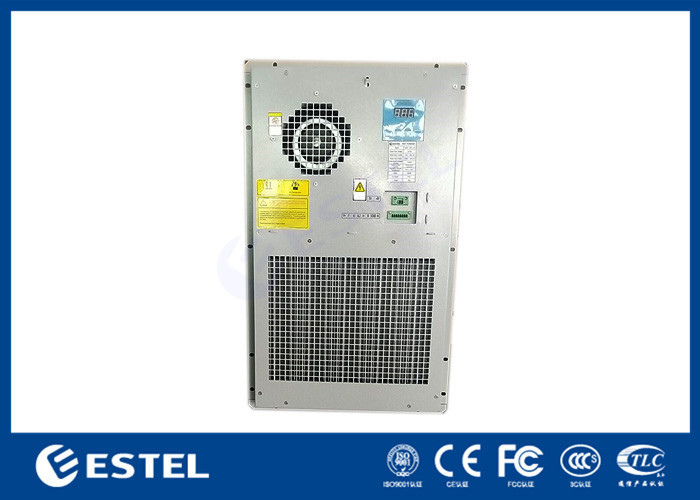

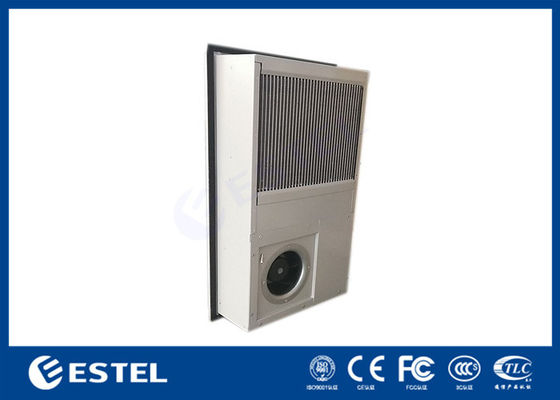

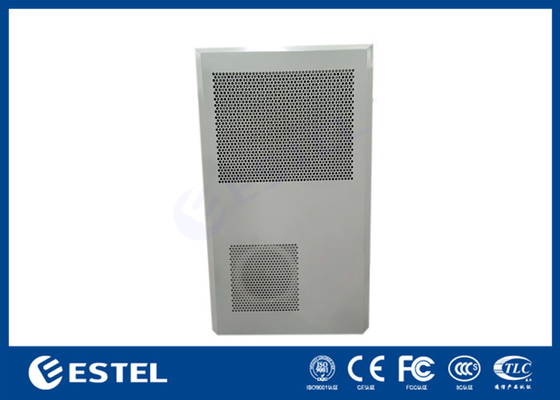

의HCZA-325-000-250열 교환기는 다양한 밀폐 공간에 설계된 수동 냉각 솔루션으로 전자 장비의 효율적인 열 방출을 보장합니다.

주요 특징

• 수동 냉각 설계:반류 열 교환기 핵을 이용합니다. 주변 공기가 알루미늄 판의 한쪽을 통과하고 오염된 공기가 다른 쪽을 통과합니다.이 설계는 오염된 공기로부터 대기 중으로 열을 전달하는 동시에 공기 흐름을 분리합니다., 교차 오염이 없도록 보장합니다.

• 높은 효율성:열 교환기는 공기 압력 하락을 최소화하도록 설계되어 동일한 크기의 팬으로 더 효율적인 냉각을 허용합니다.

• 내구성:탄탄한 재료와 공정으로 만들어져 최대 10년까지 장수합니다.

• 에너지 절약:배기가스 열을 회수하고 추가 냉각 시스템에 대한 필요성을 줄임으로써 최대 85%의 에너지 절감을 달성합니다.

• 준수:RoHS, CE 및 ISO 인증을 포함한 국제 표준을 충족하여 안전과 환경 책임을 보장합니다.

신청서

HCZA-325-000-250 열 교환기는 다음과 같은 다양한 응용 프로그램에 이상적입니다.

• 통신 보호소:통신용 캐비닛과 보호실을 냉각하는 데 이상적입니다. 특히 전통적인 에어컨이 실행 불가능한 야외 환경에서요.

• 산업용 시설:밀폐된 공간에서 효율적인 열 분비를 요구하는 다양한 산업용 용도로 적합합니다.

• 에너지 저장 시스템:에너지 저장 솔루션의 배터리와 다른 구성 요소에 최적의 온도를 유지하는 데 효과적입니다.

• 데이터 센터:데이터 센터에서 열 분비를 관리하는 데 도움이되며 에너지 효율성과 장비 신뢰성에 기여합니다.

사양

• 냉각 용량:특정 모델에 따라 35W/K에서 90W/K까지 다양합니다.

• 작동 온도 범위:-40°C ~ +70°C로 다양한 환경 조건에 적합합니다.

• 공기 흐름:내부 공기 흐름 속도는 모델에 따라 200m3/h에서 550m3/h까지 다양합니다.

• 전원 공급:DC (48V) 및 AC (220V-240V) 버전 모두 사용 가능

• 소음 수준:45 dB (A) 에서 54 dB (A) 까지 3m 거리에 있어 조용한 동작을 보장합니다.

• 보호 등급:IP55, 먼지와 물 침입에 대한 보호를 제공합니다.

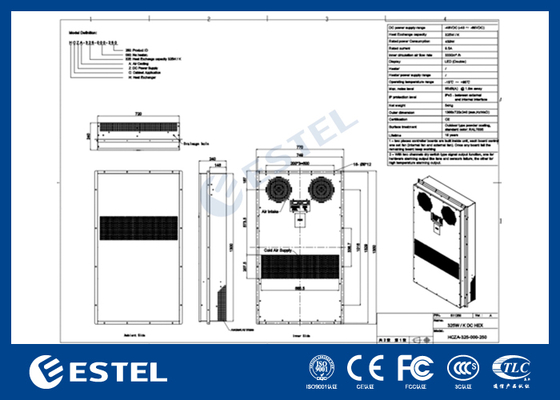

장착 인터페이스 세부 정보

• 모델 정의:
  HCZA-325-000-250

• DC 전원 공급 범위:
  -49VDC (-40V ~ -60VDC)

• 열 교환 용량:
  328W/K

• 정형 전력 소비량:
  450W

• 가등류:
  33A (공기 흐름)

• 내부 순환 공기 흐름 속도:
  3330m3/h

• 표시:
  LED (두 개의 LED)

• 히터:
  히터 전원 공급: 지정된 작동 조건의 LED 히터.

• 작동 온도 범위:
  -15°C ~ +65°C

• 소음 수준:
  ≤68dB ((A) 1m 거리에서

• IP 보호 수준:
  IP-5 (외부 및 내부 인터페이스 사이)

• 순중량:
  54kg

• 외부 차원:
  1300mm x 740mm x 240mm (HxWxD)

• 인증:
  CE

• 수명:
  10년

• 참고:
  추가 코팅을 추가하는 것은 권장되지 않습니다.

• 설비 유형:
  외부 공기 입구, 고객이 필요로 합니다.

• 캐비닛 문 크기:
  770mm x 2000mm

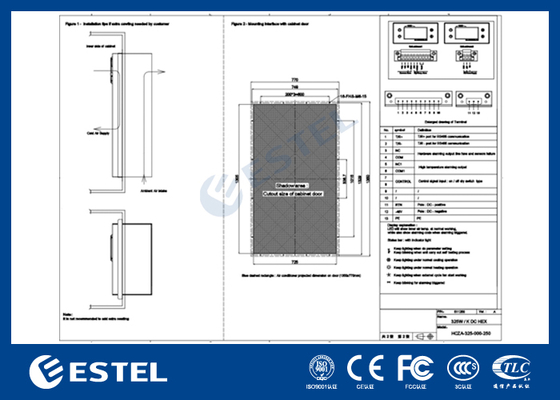

• 캐비닛 문에 장착 인터페이스:
  문 옆 절단용 설치 차원은 제공됩니다. 차원은 적절한 공기 순환과 냉각 시스템의 장착을 보장합니다.

• 터미널 연결:

  • T/R 포트: RS485 통신용

  • NC1: 연결이 없습니다.

  • COM1: 내부 연결을 위한 통신 포트

  • COM2: 데이터 관리를 위한 통신 포트

• 단위 제어 기능:
  효율적인 작동을 보장하기 위해 팬 및 히터와 같은 다양한 내부 구성 요소의 켜고 끄는 스위치를 제어합니다.
