220V AC RS232 환경 모니터링 시스템 EMU

19인치 랙 마운트 환경 모니터링 시스템 220V AC 또는 48V DC 전원 공급 장치

1. 제품 개요

환경 모니터링 장치는 UPS 모니터링과 확장된 전원 환경을 통합하는 통합 네트워크 룸을 위해 설계된 네트워크 모니터링 호스트입니다. 인기 있는 19인치 랙 마운트 디자인 스타일을 채택하여 220V AC 또는 48V DC 전원 공급 장치를 지원하고, 12개 이상의 스위칭 값, 다중 릴레이 제어 출력 및 주변 온도 및 습도 확장을 지원하며, SMS 모니터링 및 제어 기능을 갖추어 더욱 안전하고 신뢰할 수 있습니다. 현대 무인 근무실에 가장 적합한 선택이 될 것입니다.

2. 제품 특징

1. 작동 전원 공급 장치: AC 220V 또는 DC 48V 전원 공급 장치를 지원하여 더욱 널리 사용됩니다.

2. RS232 범용 인터페이스: UPS 실시간 데이터 동기식 수집.

3. SNMP 원격 네트워크 모니터링: 원격 모니터링을 위한 네트워크 인터페이스 및 직관적인 웹 페이지 표시.
4. Modbus 현장 통합 모니터링: 485 인터페이스를 통해 인기 있는 modbus 프로토콜을 사용하여 네트워크 룸이 아닌 통합 모니터링을 실현하고, 동기식 모니터링 단일 룸 또는 다중 룸 모니터링 데이터를 형성하며, 디스플레이로 선택 가능한 7인치 터치 스크린을 사용할 수 있습니다.

5. 6방향 릴레이 제어 출력: 유연한 출력 제어 인터페이스로, 팬, 에어컨 및 기타 해당 전원 스위치 장치와 같은 제어 전원 출력 및 수동 스위치 모드를 실현할 수 있습니다.

6. 15방향 스위칭 값 입력 감지: 연기, 침수, 출입 통제, 도어 자석 등 다양한 룸 환경 장비를 모니터링하는 데 사용할 수 있습니다.

7. 인간-컴퓨터 상호 작용 인터페이스: LCD 와이드 스크린 디스플레이를 통해 사용자가 시스템의 매개변수 설정 및 작동을 더 쉽게 확인할 수 있습니다.

8. LED 표시 기능: GSM 장비 사이트의 작동 상태를 더욱 직관적으로 이해할 수 있습니다.

9. 4방향 아날로그 값: 다양한 송신기와 함께 사용하여 전원, 온도, 압력 및 기타 측면의 감지를 실현할 수 있습니다. 입력 범위: 0-5V.

10. 내장 GSM 모듈: GSM 듀얼 주파수, 900/1800MHz를 지원합니다. SMS를 통해 원격 SMS 알람 기능을 실현합니다.

11. 더 넓은 범위의 UPS 프로토콜 지원: APC, MGE, Eaton, SANTAK, KSTAR, KELONG 및 기타 국내외 브랜드.

3. 설치 구성 요구 사항

1. RS-232 통신 인터페이스가 있는 UPS;

2. 초기 매개변수 설정을 위한 RS-232 통신 인터페이스 및 10M/100M 이더넷 어댑터 카드가 있는 컴퓨터(관리자 권한 포함);

3. 완전한 네트워크 환경;

4. UPS 전원 및 컴퓨터 룸 환경 및 주변 장치(선택 사항)의 네트워크 모니터링, 모니터링 및 관리를 위한 일련의 기능 확장 옵션.

4.패널 소개 및 배선 포트 정의

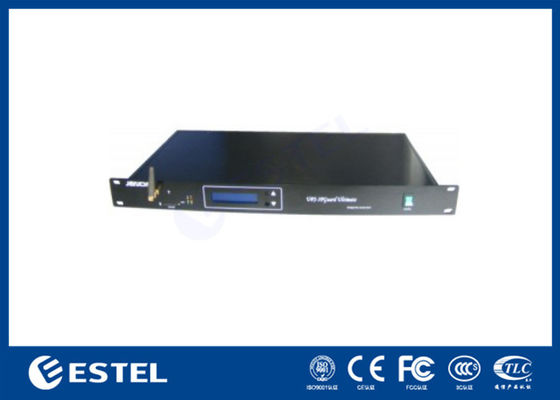

전면 패널:

• POWER: 켜기/끄기 스위치;

• P: 정상 작동 중에는 일정한 밝기를 유지합니다.

• R: 실행 표시기; 정상 작동 중에는 1초에 한 번 깜박입니다.

• S: SMS 전송 상태 표시등; 장치가 유휴 상태일 때는 일정한 밝기를 유지하고, 장치가 사용 중일 때는 깜박입니다.

• E: GSM 모듈 표시기; 깜박이면 시작 중이며, 2초마다 성공적으로 시작됩니다.

• RESET: 재설정 버튼; GSM 모듈을 재설정하려면 3초 이상 길게 누릅니다.

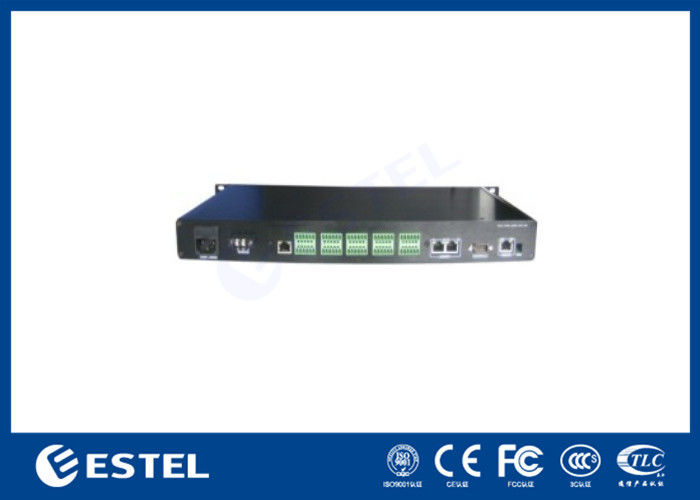

후면 패널:

• AC220V-50(60)Hz: AC 220V 입력(선택 사항)

• DC48V/2.5A: DC 48V 입력(선택 사항)

• RS485/EXT: RS485 통신 포트, 모니터링 환경 온도 및 습도 또는 기타 장치를 확장하는 데 사용됩니다.

• RS232/Device: PC를 사용한 매개변수 구성 및 UPS 정보 쿼리를 위한 직렬 포트 통신 인터페이스;

• Ethernet: UTP 10/100M RJ45 이더넷 인터페이스;

• Default: IP 구성; NO.1을 아래로 다이얼하면 기본 IP를 복원합니다.
