제품 상세 정보:
결제 및 배송 조건:
|
| 쉘 색상: | 검은색 | 케이블 설치 모드: | 뒤로 이중 입력 |
|---|---|---|---|
| 설치 방법: | 19인치 랙 | AC 출력: | 16a/1p × 4 |
| 크기: | 1U | 디스플레이 화면: | LCD 액정 화면 |
| 타이머 기능: | 예 | DC 입력: | 63A/1P×2 |
| 특징: | 튼튼한 | 색상: | 검정, 흰색 또는 검정, 검정/은색 |
| 이더넷: | 10/100 Base-T, AUTO-MDIX 지원 | 최대 입력 전류: | 32 A |
| 번개 증거: | B급 SPD | 장착 길이: | 1536mm |
| 내부 연결 라인: | 16AWG, 14AWG, 구리 스틱 | 입력 전압: | -48V DC(공칭) |
| 강조하다: | 48VDC 통신 PDU 랙 장착,단위 전력 분배 단위,단위 차단기 |
||
이 랙 장착형 DC 전원 분배 장치(PDU)는 다중 채널 배터리 입력, 보호된 부하 출력 및 실시간 모니터링이 필요한 통신 기지국 및 배터리 에너지 저장 시스템(BESS)을 위해 설계되었습니다. 모듈형 구조로 제작된 이 시스템은 핫 스왑 가능한 배터리 팩을 지원하며 BBU, RRU, 라우터 또는 제어 장치와 같은 통신 부하에 안정적인 DC 전원 공급을 보장합니다.
다중 배터리 입력
최대 6개의 배터리 입력 단자(BAT1 ~ BAT6)는 개별 DC 차단기를 통해 리튬 또는 납산 배터리 팩의 병렬 연결을 허용합니다.
부하 보호 차단기
다중 DC 회로 차단기(F17 ~ F21)는 명확한 라벨과 잠금 메커니즘을 통해 단락 또는 과부하로부터 다운스트림 통신 장비를 보호합니다.
듀얼 출력 테넌트
별도의 전원 버스 TENANT1 및 TENANT2는 격리 또는 공유 부하 분배를 지원합니다.

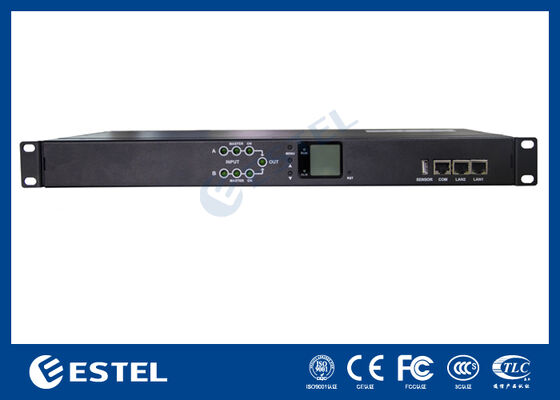

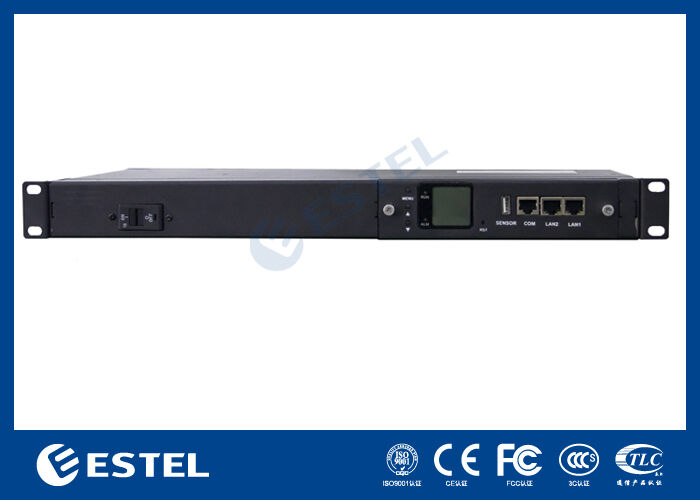

통합 모니터링 및 통신
LCD 디스플레이, 및 안전 규정 준수를 위한 선택적 잠금을 포함합니다., 및 안전 규정 준수를 위한 선택적 잠금을 포함합니다., 및 USB 포트를 통해 전압, 전류 및 알람을 로컬 및 원격으로 모니터링할 수 있습니다.Dry Contact/IO용 단자대
명확하게 표시된 단자대는 신호 확장 및 통합을 위해 외부 알람, 릴레이 또는 PLC 시스템에 연결할 수 있습니다.
모듈형 배터리 베이 구조
3×4 구성으로 배열된 12개의 하단 배터리 베이를 통해 모듈형 배터리 장치를 쉽게 접근하고 교체할 수 있습니다.
랙 장착 및 확장 가능한 디자인
이 장치는
19인치 랙 장착을 위해 미리 드릴링되어 있으며 독립형으로 또는 더 큰 통신 캐비닛 시스템의 일부로 설치할 수 있습니다.제품 장점
배터리 입력 제어, 출력 보호, 시스템 모니터링 및 구조화된 배터리 설치를 하나의 소형 장치에 결합합니다.
원격 관리 준비 완료
네트워크 관리 시스템 또는 EMS/BMS와의 통합을 위해 SNMP 또는 RS485 프로토콜을 지원합니다.
빠른 배포
모든 단자는 설치, 배선 및 유지 관리가 용이하도록 명확하게 라벨이 지정되어 있으며 전면에 있습니다.
안전한 작동
고전압 경고 라벨
, 개별 차단기 표시기 및 안전 규정 준수를 위한 선택적 잠금을 포함합니다.핫 스왑 가능한 배터리 지원플러그인 모듈형 배터리 팩과 호환되어 시스템 종료 없이 유지 관리를 지원합니다.
기술 사양
항목
| 입력 전압 | -48V DC(공칭) |
| 배터리 입력 | 6개의 독립 채널(BAT1–BAT6) |
| 부하 출력 | 5+ DC 차단기 출력(예: F17–F21) |
| 테넌트 | 2개의 격리된 출력 버스(TENANT1 & TENANT2) |
| 모니터링 인터페이스 | LCD 디스플레이 + LAN + RS485 + USB |
| IO 신호 | Dry contact(D0–D15 단자대) |
| 배터리 베이 용량 | 12개 모듈(3열 × 4열) |
| 장착 유형 | 랙 장착 또는 수평 선반 장착 |
| 차단기 유형 | 수동 리셋이 가능한 소형 DC 회로 차단기 |
| 보호 기능 | 과전류, 단락, 누설 경고 |
| 인클로저 색상 | 검정색, 분체 도장 강철 |
| 치수 | 약 6U–9U 높이(시각적 척도 기준) |
| 일반적인 응용 분야 | 5G / 4G LTE 통신 기지국 |
모듈형 리튬 배터리 시스템
옥외 통신 캐비닛
BESS – 배터리 에너지 저장 시스템 DC 제어
SCADA 및 RTU 전원 백업 장치
산업용 원격 모니터링 노드
결론
이 모듈형 통신 전원 분배 장치는 안정적인 DC 전원 관리가 필요한 통신 인프라를 위한 올인원 솔루션을 제공합니다. 다중 배터리 지원, 보호된 출력 채널 및 고급 모니터링 인터페이스를 통해 중요한 환경에서 운영 안전성, 확장성 및 실시간 가시성을 보장합니다.
