제품 상세 정보:
결제 및 배송 조건:
|
| AC 입력: | 63A/4P×1 | 제품명: | 전기통신 직선화 시스템 |
|---|---|---|---|
| 선적항: | 심천 | 기준 치수: | 핫 스왑 가능 |
| 입력 전압 범위: | 90Vdc, 390Vdc | 공간: | 47U |
| 지불 기간: | 티/티 | ||
| 강조하다: | 1U 랙 마운트 DC 전원 시스템,듀얼 정류기 통신 전원 시스템,RS485 LAN 인터페이스 전원 시스템 |
||

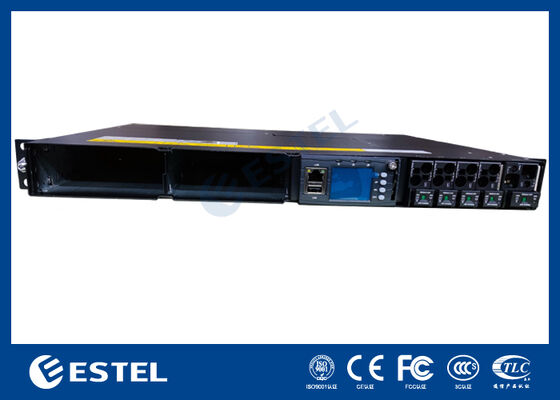

이 1U 높이의 랙 마운트 통합 DC 전원 시스템은 소형, 고효율, 원격 모니터링이 필요한 전원 공급 애플리케이션을 위해 설계되었습니다. 전원 입력 단자, 듀얼 정류기 슬롯, 출력 포트, 배터리 연결, 모니터링 인터페이스 및 신호 IO를 하나의 섀시에 통합합니다.
이 장치는 통신 기지국, 소규모 데이터 센터 및 분산 에너지 캐비닛에 이상적입니다. 원격 통신 및 유연한 IO 확장을 지원하면서 안정적인 -48VDC 출력을 보장합니다.
1U 소형 디자인
표준 19인치 랙에 적합하며 높이가 1U에 불과하여 공간 제약이 있는 설치에 적합합니다.

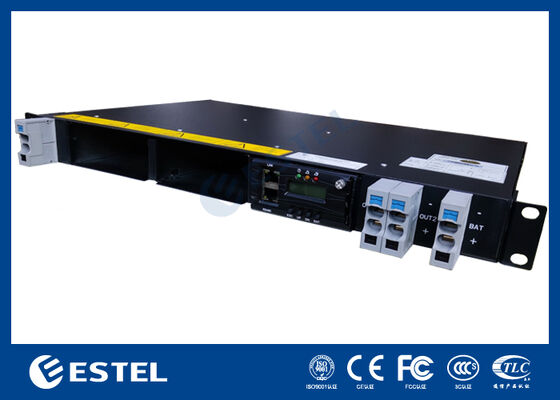

듀얼 핫 스왑 정류기 슬롯
두 개의 정류기 모듈을 수용하여 (사진에 하나 설치됨) 중복 또는 부하 확장을 지원합니다.
통합 모니터링 패널
시스템 상태, 전압/전류 표시 및 로컬 구성을 위한 버튼이 있는 전면 장착 LED 디스플레이.
다중 프로토콜 통신
LAN (이더넷) 및 RS485 포트를 갖추고 있어 NMS/BMS와의 통합을 위해 SNMP 또는 Modbus를 지원합니다.다중 출력 연결
전면
고전류 DC 출력 단자(예: OUT1+, OUT1–)는 플러그형 커넥터를 사용하여 안정적인 부하 연결을 제공합니다.포괄적인 IO 터미널 블록

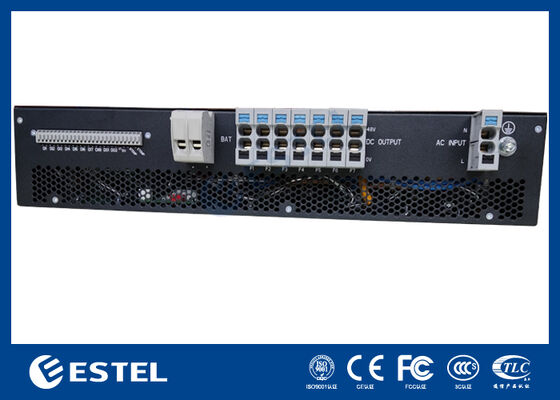

후면 터미널 블록은
DI/DO, 배터리 전압, 배터리 전압, 및 SPD (서지 보호 장치) 모니터링 포인트를 갖추고 있습니다.접지 및 안전 라벨
안전 규정 준수 및 현장 유지 관리를 용이하게 하기 위한 명확한 고전압 및 접지 기호.
제품 장점
전원 변환, 제어, 모니터링 및 보호 기능을 단일 장치에 결합합니다.
원격 및 로컬 모니터링
LCD를 통해 로컬로 또는 RS485/LAN 인터페이스를 통해 원격으로 액세스할 수 있습니다.
쉬운 유지 관리 및 확장
플러그인 정류기 및 전면 연결을 통해 빠른 설치 및 문제 해결이 가능합니다.
유연한 배포
타워 장착 캐비닛, 실외 5G 인클로저 또는 마이크로 데이터 센터 UPS 시스템에 적합합니다.
비용 효율적이고 모듈형
처음에는 정류기 하나로 시작하여 필요에 따라 두 개로 확장할 수 있습니다.
기술 사양
| 사양 | 폼 팩터 |
| 1U, 19" 랙 마운트 | 정류기 슬롯 |
| 2 (핫 스왑 가능, 이미지에 1개 장착) | 출력 전압 |
| -48VDC (공칭) | 입력 전압 |
| 90–290VAC (정류기 사양 기준) | DC 출력 단자 |
| 고전류 OUT1+ / OUT1– (x2 세트) | 모니터링 인터페이스 |
| LCD + 버튼 (ESC, UP, DN, ENT) | 통신 포트 |
| LAN (RJ45), RS485 | 신호 IO |
| DI/DO, 온도, 배터리 전압, SPD 신호 | 냉각 |
| 자연 또는 강제 대류 (구성 기준) | 접지 |
| 전면 접지 지점 + 안전 표시 | 일반 전력 정격 |
| 1.5kW – 3kW (정류기 슬롯당, 모듈에 따라 다름) | 응용 시나리오 |
배터리 백업 시스템 제어
마이크로 데이터 센터
산업 네트워크 에지 노드
스마트 교통 제어 캐비닛
원격 모니터링 쉘터
