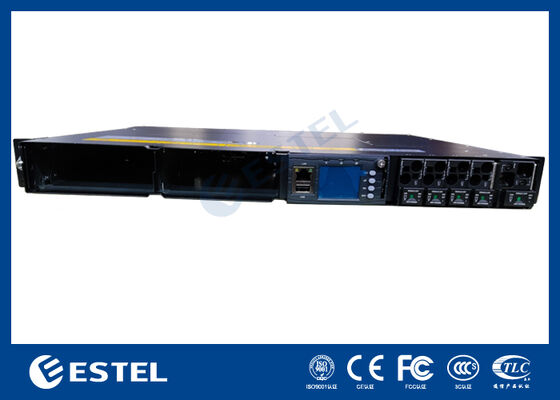

SNMP/웹 기반 원격 관리와 함께 모듈형 통신 DC 전원 시스템

제품 개요

ET48100-M5E21태양광 발전 시스템은 통신 인프라, 데이터 센터 운영을 위해 특별히 설계된 고 용량 탄력 DC 전력 솔루션을 제공합니다.안정적인 DC 전력 배포가 필요한 산업용 용도. 220VAC 단相 입력을 수용하고 43VDC에서 58VDC 사이 조정 가능한 안정적인 DC 출력을 제공하며, 명목 작동점은 53.5VDC입니다. 최대 출력 용량은 6kW입니다.이 시스템은 96% 이상의 전력 변환 효율을 달성하는 동시에 높은 수요를 요구하는 설비를 안정적으로 지원합니다..

모듈형 및 과잉 설계로 구성된 이 시스템은 N+1 과잉을 위해 구성된 최대 2*3000W 직렬 모듈을 지원하며, 각 컴팩트 모듈의 무게는 2kg 이하입니다.직렬기는 강압 공기 냉각을 사용합니다., 거의 단위 전력 요인 (≥ 0.99) 을 달성하고 효율적이고 깨끗한 전력 변환을 위해 낮은 총 하모닉 왜곡 (THDi ≤ 5%) 을 유지합니다. 전면 액세스 유지보수, 상단 패널 케이블,IP20 침투 보호, 1U 랙 장착 체시는 운영 안전, 서비스 용이성 및 표준 19 인치 캐비닛에 대한 간결한 통합을 강조합니다.

DC 배급 패널은 1*100A/1PN 배터리 차단기로 장착되어 있으며 안전하고 유연한 전력 관리를 위해 배터리 저전압 단절 (BLVD) 기능을 포함합니다.시스템 지능은 4 개의 아날로그 센서 입력을 갖춘 전용 컨트롤러에 의해 제공됩니다., 8 개의 디지털 상태 입력 및 8 개의 구성 가능한 건조 접촉 알람 릴레. RS232/485 및 SNMP 인터페이스를 통해 원격 모니터링 및 관리가 활성화됩니다.통합 LCD 디스플레이가 지역 상태 표시 및 구성을 허용하는 동안.

까다로운 조건에서 작동하도록 설계된 이 시스템은 40°C에서 +65°C까지 긴 온도 범위에서 작동하며, 5%에서 95%의 상대 습도를 견딜 수 있습니다.그리고 3000m까지의 고도에서 완전한 성능을 유지합니다.확장 가능한 모듈 아키텍처와 검증된 신뢰성을 결합합니다.이 9kW DC 전력 시스템은 전력 가용성이 가장 중요한 중요한 중요 인프라에 대한 견고하고 확장 가능한 에너지 솔루션입니다..

시스템

• 차원: 482.0 ((W) × 350.0 ((D) × 1U ((H)

• 무게: ≤10kg (정직기 없이)

• 냉각 모드: 자연 냉각

• 설치 방식: 19 인치 랙 또는 캐비닛 내부에 설치

• 케이블 방식: 상부 입구와 상부 출구

• 유지보수 방식: 앞쪽 유지보수, 지원 모듈 등급 변경

• 보호 수준: IP20

입력

• 입력 모드:고전압 태양광 63A/2P

• 입력 주파수: 45~66Hz, 등급 값: 50Hz/60Hz

DC 분포

• 출력 전압: ¥43 ~ ¥58VDC, 등급 값: ¥53.5VDC

• 최대 용량:6kW ((2*3kw, N+1 리던스)

• 배터리 차단기:1*100A/1PN

• 로드 브레이커:BLVD:4*63A/1PN

정제기

• 입력 전압:85VAC ~ 300VAC, 220VAC 등급

• 효율성: >96%

• 정량 전력: 3000W (176~300VAC)

• 작업 온도: ∼40°C ~ +75°C (전력 50°C 이하)

• 차원: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• 무게: ≤2kg

• 냉각 모드: 강제 냉각

• 전력 요인: ≥099

• THD: ≤5%

• 동전 출력: 43~58VDC, 평점 53.5VDC, 최대 55A

컨트롤러

• 신호 입력: 4 AI (3 주변 온도, 1 습도), 8 DI

• 경보 출력: 8 건조 접촉

• 통신 포트: RS232/485, SNMP

• 표시 모드: LCD

환경

• 작동 온도: 40°C ~ +65°C (전력 50°C 이하)

• 저장 온도: ∼40°C ~ +70°C

• 작동 습도: 5% ~ 95% (비 응축)

• 고도: 0 ~ 3000m (고도가 2000m에서 3000m 범위 내에 있다면, 최고 운영 온도는 고도가 200m 증가함에 따라 1 °C 감소합니다.)
