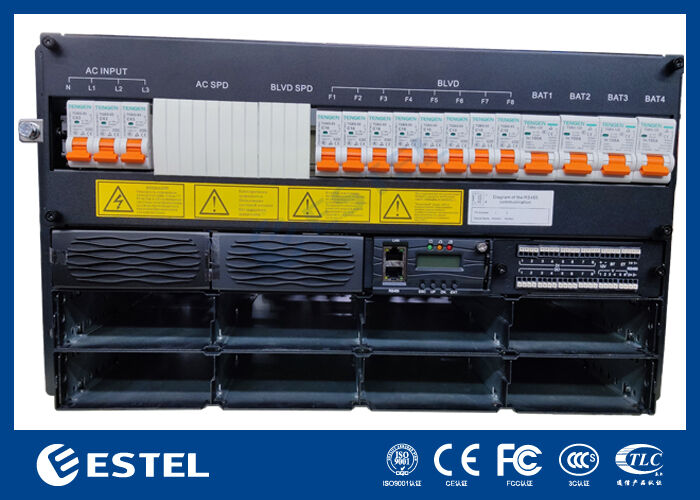

6U 통신 DC48V 렉티피어 전원 시스템

제품 개요

까다로운 통신, 데이터 센터 및 산업용 애플리케이션을 위해 설계된 ET48400-M5E86B DC 랙 전력 시스템은 탄력적이고 높은 용량 DC 전력을 제공합니다.그것은 380VAC 세 단계 입력 수용, 최대 24kW의 전력과 96%를 초과하는 효율에서 43VDC에서 58VDC (일반적으로 53.5VDC) 까지 안정적이고 조절 가능한 출력을 제공합니다.

모듈형 설계는 최대 8 개의 3000W 직렬 모듈과 N + 1 과잉을 지원하며, 각각은 전력 인수 ≥0.99 및 THDi ≤5%로 고효율 변환을 제공합니다.전면 접근과 상단 패널 케이블을 갖춘 서비스 최적화된 6U 차체에 장착이 시스템은 설치와 유지보수를 단순화합니다. DC 분배 패널에는 4 * 100A / 1P 배터리 차단기, 확장 가능한 LLVD 및 BLVD가 있습니다.

아날로그/디지털 입력과 구성 가능한 알람 릴레를 갖춘 전용 컨트롤러, RS232/485 및 SNMP 인터페이스와 함께 포괄적인 로컬 및 원격 모니터링을 제공합니다.극한 환경 (°C~65°C) 에서 안정적으로 작동하도록 설계된, 최대 95% RH, 3000m 고도), 이 시스템은 중요 인프라를 위한 견고하고 확장 가능한 전력 기반을 제공합니다.

시스템

• 크기: 482.0 ((W) × 350.0 ((D) × 6U ((H)

• 무게: ≤25kg (정직기 없이)

• 냉각 모드: 자연 냉각

• 설치 방식: 19 인치 랙 또는 캐비닛 내부에 설치

• 케이블 방식: 상부 입구와 상부 출구

• 유지보수 방식: 앞쪽 유지보수, 지원 모듈 등급 변경

• 보호 수준: IP20

AC 분포

• 입력 모드:380VAC 3단계, 3*63A/1P+N

• 입력 주파수: 45~66Hz, 등급 값: 50Hz/60Hz

DC 분포

• 출력 전압: ¥43 ~ ¥58VDC, 등급 값: ¥53.5VDC

• 최대 용량:24kW ((8*3kw, N+1 과잉)

• 배터리 차단기:4*100A/1P

• 로드 브레이커:

• LLVD*2: 배급 상자와 함께 사용

• BLVD:4*16A/1P+4*10A/1P

정제기

• 입력 전압:85VAC ~ 300VAC, 220VAC 등급

• 효율성: >96%

• 정량 전력: 3000W (176~300VAC)

• 작업 온도: ∼40°C ~ +75°C (전력 50°C 이하)

• 차원: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• 무게: ≤2kg

• 냉각 모드: 강제 냉각

• 전력 요인: ≥099

• THD: ≤5%

• 동전 출력: 43~58VDC, 평점 53.5VDC, 최대 55A

컨트롤러

• 모델: MC2600

• 신호 입력: 2 AI (2 환경 온도), 8 DI

• 경보 출력: 8 건조 접촉

• 통신 포트: RS232/485, SNMP

• 표시 모드: LCD

환경

• 작동 온도: 40°C ~ +65°C (전력 50°C 이하)

• 저장 온도: ∼40°C ~ +70°C

• 작동 습도: 5% ~ 95% (비 응축)

• 고도: 0 ~ 3000m (고도가 2000m에서 3000m 범위 내에 있다면, 최고 운영 온도는 고도가 200m 증가함에 따라 1 °C 감소합니다.)
