전기 통신 네트워크에 대한 통합 원격 관리와 DC 전력 시스템

제품 개요

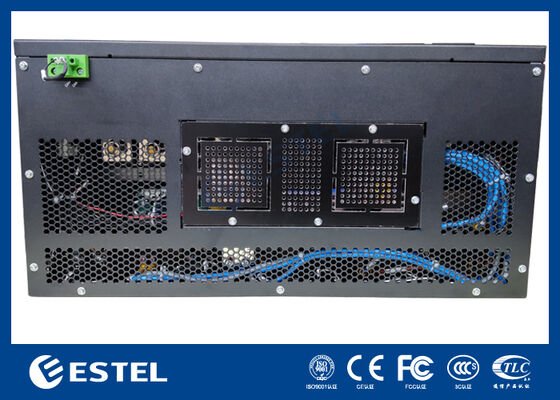

ET48450-M7F65DC 랙 전력 시스템은 통신 인프라, 데이터 센터 운영,안정적인 DC 전력 배포가 필요한 산업용 용도380VAC 3단계 입력을 수용하고, 43VDC에서 58VDC 사이를 조절할 수 있는 안정적인 DC 출력을 제공하며, 명목 작동점은 53.5VDC입니다. 최대 출력 용량은 18kW입니다.이 시스템은 96% 이상의 전력 변환 효율을 달성하는 동시에 높은 수요를 요구하는 설비를 안정적으로 지원합니다..

모듈형 및 과잉 디자인으로 구성된 이 시스템은 N+1 과잉을 위해 구성된 최대 6*3000W 직렬 모듈을 지원하며, 각각의 컴팩트 모듈은 2kg 이하의 무게를 가집니다.직렬기는 강압 공기 냉각을 사용합니다., 거의 단위 전력 요인 (≥ 0.99) 을 달성하고 효율적이고 깨끗한 전력 변환을 위해 낮은 총 하모닉 왜곡 (THDi ≤ 5%) 을 유지합니다. 전면 액세스 유지보수, 상단 패널 케이블,IP20 침투 보호, 5U 랙 장착 체시는 운영 안전, 서비스 용이성 및 표준 19 인치 캐비닛에 대한 간결한 통합을 강조합니다.

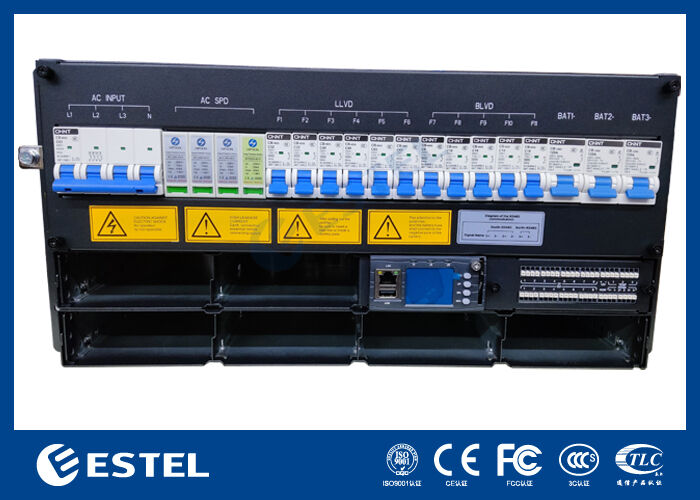

DC 분배 패널은 3*125A/1P 배터리 차단기로 장착되어 있으며LLVD 및 a안전하고 유연한 전력 관리를 위한 BLVD 기능. 시스템 인텔리전스는 4개의 아날로그 센서 입력, 8개의 디지털 상태 입력,그리고 8개의 구성 가능한 건조 접촉 경보 릴레원격 모니터링 및 관리는 RS232/485 및 SNMP 인터페이스를 통해 활성화되며 통합 LCD 디스플레이는 지역 상태 표시 및 구성을 허용합니다.

까다로운 조건에서 작동하도록 설계된 이 시스템은 40°C에서 +65°C까지 긴 온도 범위에서 작동하며, 5%에서 95%의 상대 습도를 견딜 수 있습니다.그리고 3000m까지의 고도에서 완전한 성능을 유지합니다.확장 가능한 모듈 아키텍처와 검증된 신뢰성을 결합합니다.이 18kW DC 전력 시스템은 전력 가용성이 가장 중요한 중요한 중요한 기반 시설에 대한 견고하고 확장 가능한 에너지 솔루션입니다..

시스템

• 차원: 482.0 ((W) × 350.0 ((D) × 5U ((H)

• 무게: ≤25kg (정직기 없이)

• 냉각 모드: 자연 냉각

• 설치 방식: 19 인치 랙 또는 캐비닛 내부에 설치

• 케이블 방식: 상부 입구와 상부 출구

• 유지보수 방식: 앞쪽 유지보수, 지원 모듈 등급 변경

• 보호 수준: IP20

AC 분포

• 입력 모드:380VAC 3단계, 63A/4P

• 입력 주파수: 45~66Hz, 등급 값: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC 분포

• 출력 전압: ¥43 ~ ¥58VDC, 등급 값: ¥53.5VDC

• 최대 용량:18kW ((6*3kw, N+1 과잉)

• 배터리 차단기:3*125A/1P

• 로드 브레이커:

• LLVD:2*32A/1P+2*40A/1P+2*63A/1P

• BLVD:1*6A/1P+2*10A/1P+2*16A/1P

• DC SPD: 10kA/20kA, 8/20μs

정제기

• 입력 전압:85VAC ~ 300VAC, 220VAC 등급

• 효율성: >96%

• 정량 전력: 3000W (176~300VAC)

• 작업 온도: ∼40°C ~ +75°C (전력 50°C 이하)

• 차원: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• 무게: ≤2kg

• 냉각 모드: 강제 냉각

• 전력 요인: ≥099

• THD: ≤5%

• 동전 출력: 43~58VDC, 평점 53.5VDC, 최대 55A

컨트롤러

• 모델: MC2900

• 신호 입력: 4 AI (3 환경 온도, 1 유도성), 8 DI

• 경보 출력: 8 건조 접촉

• 통신 포트: RS232/485, SNMP

• 표시 모드: LCD

환경

• 작동 온도: 40°C ~ +65°C (전력 50°C 이하)

• 저장 온도: ∼40°C ~ +70°C

• 작동 습도: 5% ~ 95% (비 응축)

• 고도: 0 ~ 3000m (고도가 2000m에서 3000m 범위 내에 있다면, 최고 운영 온도는 고도가 200m 증가함에 따라 1 °C 감소합니다.)
