원격 관리가 가능한 통신 DC48V 정류기 전원 시스템

제품 개요

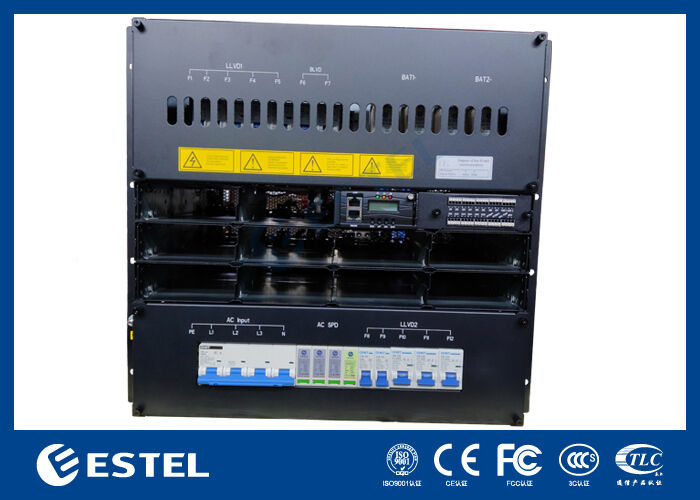

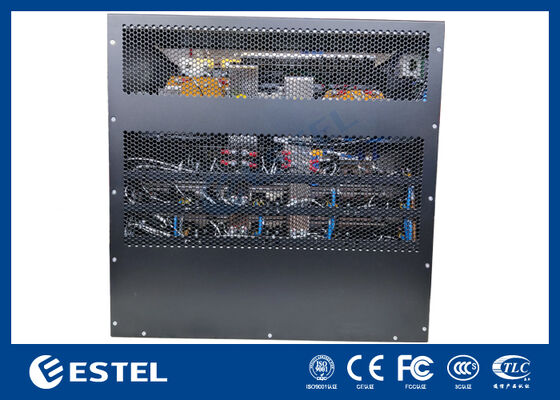

ET48750-M7E1010 DC 랙 전원 시스템은 통신 인프라, 데이터 센터 운영 및 안정적인 DC 전원 분배가 필요한 산업용 애플리케이션을 위해 특별히 설계된 고용량, 탄력적인 DC 전원 솔루션을 제공합니다. 380VAC 3상 입력을 받아 –43VDC ~ –58VDC 사이에서 조정 가능한 안정적인 DC 출력을 제공하며, 공칭 작동 지점은 –53.5VDC입니다. 최대 30kW의 출력 용량을 제공하는 이 시스템은 전력 변환 효율이 96%를 초과하면서 고수요 설치를 안정적으로 지원합니다.

모듈식 및 이중화 설계를 특징으로 하는 이 시스템은 N+1 이중화를 위해 구성된 최대 10*3000W 정류기 모듈을 지원하며, 각 소형 모듈의 무게는 2kg 미만입니다. 정류기는 강제 공기 냉각을 사용하고, 거의 1에 가까운 역률(≥0.99)을 달성하며, 효율적이고 깨끗한 전력 변환을 위해 낮은 총 고조파 왜곡(THDi ≤5%)을 유지합니다. 전면 접근 유지 보수, 상단 패널 케이블 연결 및 IP20 침투 보호 기능을 갖춘 10U 랙 장착형 섀시는 작동 안전성, 서비스 용이성 및 표준 19인치 캐비닛으로의 간편한 통합을 강조합니다.

DC 분배 패널에는 2*250A/2P 배터리 회로 퓨즈가 장착되어 있으며 안전하고 유연한 전원 관리를 위해 2 LLVD 및 BLVD 기능을 포함합니다. 시스템 인텔리전스는 3 아날로그 센서 입력, 7 디지털 상태 입력 및 6개의 구성 가능한 무전압 접점 알람 릴레이를 특징으로 하는 전용 컨트롤러를 통해 제공됩니다. RS232/485 및 SNMP 인터페이스를 통해 원격 모니터링 및 관리가 가능하며, 통합 LCD 디스플레이를 통해 로컬 상태 보기 및 구성을 수행할 수 있습니다.

까다로운 조건에서 작동하도록 설계된 이 시스템은 –40℃ ~ +65℃의 확장된 온도 범위에서 작동하고, 5% ~ 95%의 상대 습도(비응축)를 견디며, 최대 3000미터 고도에서 완전한 성능을 유지합니다. 확장 가능한 모듈식 아키텍처와 입증된 신뢰성을 결합한 이 30kW DC 전원 시스템은 전력 가용성이 가장 중요한 중요 인프라를 위한 강력하고 확장 가능한 에너지 솔루션입니다.

시스템

• 치수: 482.0(W) × 350.0(D) × 10U(H)

• 무게: ≤35kg (정류기 제외)

• 냉각 방식: 자연 냉각

• 설치 방식: 19인치 랙 또는 캐비닛 내부에 설치

• 케이블 연결 방식: 상단 입구 및 상단 출구

• 유지 보수 방식: 전면 유지 보수, 모듈 등급 변경 지원

• 보호 수준: IP20

AC 분배

• 입력 모드: 380VAC 3상, 125A/4P

• 입력 주파수: 45–66Hz, 정격 값: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC 분배

• 출력 전압: –43 ~ –58VDC, 정격 값: –53.5VDC

• 최대 용량:30kW(10*3kw, N+1 이중화)

• 배터리 차단기: 2*250A/2P 퓨즈

• 부하 차단기:

• LLVD1: 2*63A/1P+3*100A/1P;

• LLVD2: 2*63A/1P+3*100A/1P

• BLVD: 2*100A/1P

• DC SPD: 10kA/20kA, 8/20μs

정류기

• 입력 전압: 85VAC ~ 300VAC, 정격 220VAC

• 효율: >96%

• 정격 전력: 3000W (176–300VAC)

• 작동 온도: –40℃ ~ +75℃ (50℃ 미만에서 전체 출력)

• 치수: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• 무게: ≤2kg

• 냉각 방식: 강제 냉각

• 역률: ≥0.99

• THD: ≤5%

• DC 출력: –43 ~ –58VDC, 정격 –53.5VDC, 최대 55A

컨트롤러

• 모델: MC2600

• 신호 입력: 3 AI (3 주변 온도), 7 DI

• 알람 출력: 6 무전압 접점

• 통신 포트: RS232/485, SNMP

• 디스플레이 모드: LCD

환경

• 작동 온도: –40℃ ~ +65℃ (50℃ 미만에서 전체 출력)

• 보관 온도: –40℃ ~ +70℃

• 작동 습도: 5% ~ 95% (비응축)

• 고도: 0 ~ 3000m (고도가 2000m에서 3000m 범위 내에 있는 경우, 고도가 200m 증가함에 따라 최대 작동 온도가 1℃ 감소합니다.)
