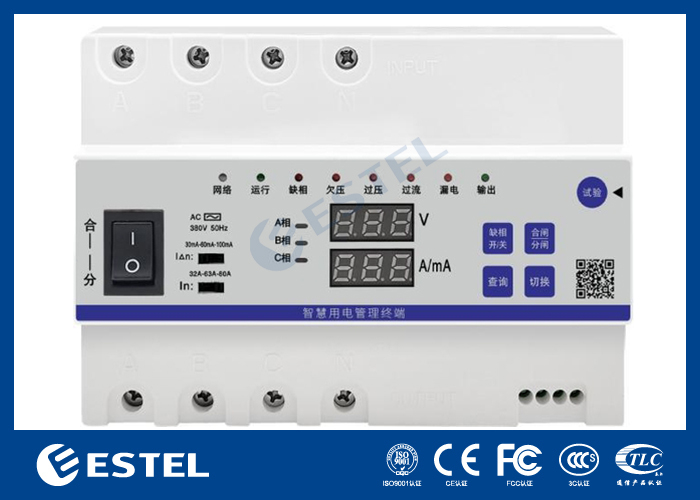

통신 전력 시스템 삼상 80A 스마트 전력 관리 터미널 (클라우드 제어)

3단계 지능형 전력 소비 관리 터미널 80A / 3단계 4선

제품 개요:

3단계 지능형 전력 소비 관리 단말기는 3단계 와트 시간 미터의 모든 기능, 시간 스위치 컨트롤러, 서킷 브레이커 (공기 스위치),누출 보호기, 초전압 및 저전압 트립, 개방 단계 보호기, 그리고 강력한 클라우드 플랫폼 관리 시스템을 가지고 있습니다.장치의 작동 상태를 실시간으로 모니터링합니다., 및 네트워크를 통해 제어 장치 스위치 등 보호자는 네트워크 통신, 전기 에너지 통계, 시간 스위치 제어,누출 방지, 과전류 보호, 저전압/전압 보호, 과전압 보호, 개방 단계 보호, 오류 메모리, 네트워크 모니터링 및 실시간 표시, 닫기 전에 확인 등,이 제품은 통신과 같은 관리되지 않은 공공 시설의 전력 보호에 널리 사용됩니다., 전력, 보안, 운송 등, 수동 유지 보수 비용을 크게 줄이고 장치의 운영 효율을 효과적으로 향상시키기 위해.

제품 기능:

1전기 소비 통계:

보호자는 세 단계 전력 소비 통계를 가지고 있으며, 전력 소비 통계의 정확도는 1급 또는 그 이하입니다.자동으로 전달 전력 소비 통계를 제로화합니다..

2타이밍 스위치

실시간 기록 기능과 8개의 타이머 그룹으로 보호기는 클라우드 플랫폼 관리 시스템을 통해 시간을 캘리브레이하고 타이머의 시간을 실시간으로 설정할 수 있습니다.보호기의 시간적 전환을 달성.

3실시간 표시 (조정)

보호기는 각 단계의 전압 및 전체 잔류 전류 값 (유출 전류) 을 실시간으로 표시 할 수 있습니다. 오류가 발생하면 오류 값을 잠그고 표시합니다.고객들이 전력망 모니터링을 편리하게 할 수 있는디스플레이는 항상 기본적으로 켜져 있습니다.

해당 단계의 표시기가 켜지면 해당 단계의 실시간 전압과 전류를 표시합니다. 전체 잔류 전류가 표시되면모든 세 단계의 지표가 켜져 있습니다, 그리고 "IE=012"와 같은 정보가 표시됩니다, 즉 현재 전체 잔류 전류는 12mA입니다.

4누출 보호 (조정 가능)

라인에서 15-30mA (전산) 가 누출되면 보호기는 0.1 초 이내에 끊어집니다. 누출 작동 값은 조절됩니다. 누출 작동하지 않는 전류 = 1/2 IΔn,누출 가동 전류 = IΔn이 작업 문턱은 클라우드 플랫폼 관리 시스템 또는 장치 패널 키보드를 통해 설정할 수 있습니다.

5과류 보호 (조정 가능)

3단계 회로의 하나 이상의 단계의 전류가 과전류 값을 초과하거나, 과전류 값을 3배 이상 초과하는 기간 동안 (단계로 간주된다)보호 장치가 즉시 차단됩니다.이 작업 문턱은 클라우드 플랫폼 관리 시스템 또는 장치 패널 키보드를 통해 설정할 수 있습니다.

6저전압 보호 (조정 가능)

모든 세 단계의 전압이 160V보다 낮지만 모두 90V보다 높으면 저전압으로 간주되며 보호기가 끊어집니다.3단계 회로의 한 단계 또는 그 이상의 전압이 정상값 (>170V) 으로 돌아왔을 때, 보호기는 자동으로 닫고 활성화됩니다. 이 작업 문턱은 클라우드 플랫폼 관리 시스템 또는 장치 패널 키보드를 통해 설정 될 수 있습니다.

7전압 보호/전압 발사

모든 세 단계의 전압이 90V보다 낮으면 전압이 없다고 간주되며 보호기가 즉시 끊어집니다.3단계 회로의 한 단계 또는 그 이상의 전력이 다시 시작되면, 보호자는 닫는 조건에 따라 닫는지를 판단합니다.

8초전압 보호 (조정)

3단계 회로의 한 단계 또는 그 이상의 전압 값이 280V (전산) 보다 높으면 과전압으로 간주되며 보호기는 즉시 끊어집니다.모든 3단계의 전압이 정상값보다 낮을 때 (<280V), 보호기는 자동으로 닫고 활성화됩니다.

9단계 손실 보호 (조정)

3단계 회로의 1단계 또는 2단계의 전압 값이 90V보다 낮으면, 그것은 단계 손실로 간주되며 보호기가 즉시 끊어집니다.모든 3단계의 전압이 정상값 (>170V) 으로 돌아왔을 때, 보호기는 닫는 조건에 따라 닫을 것인지 판단합니다. 단계 손실 보호 기능은 기본적으로 꺼져 있습니다.

10수동 켜고 끄는 테스트

(1) 누출을 시뮬레이션하기 위해 수동으로 테스트 키를 누르면 보호 장치의 세 단계의 전력 전선이 출력없이 끊어집니다. 오류 지연이 끝나면보호기는 닫는 조건에 따라 닫을 것인지 판단합니다..

(2) 수동으로 전원 스위치를 열면 보호 장치의 세 단계의 전력 전선이 출력없이 끊어집니다.다시 전원 스위치를 닫고 보호자는 몇 초 후에 닫는 조건에 따라 닫을 것인지 판단.

11원격 통신 (선택)

장치는 일련 통신을 지원합니다 (통신 인터페이스 232 또는 485을 제공하며), 장치의 스위치 상태를 제어 할뿐만 아니라 전류 전압을 모니터링 할 수 있습니다.누출 및 장치의 다른 정보 실시간이 유형의 기능이 필요한 고객은 주문하기 전에 제조업체와 연락해야합니다.

12네트워크 통신 (선택)

이 장치는 유선 이더넷 TCP/IP 네트워크 통신과 4G cat.1 TCP 네트워크 통신을 지원하며 장치의 스위칭 상태를 제어하고 전압을 모니터링 할 수 있습니다.누출 및 클라우드 플랫폼을 통해 실시간으로 장치의 다른 정보이 유형의 기능이 필요한 고객은 주문하기 전에 제조업체와 연락해야합니다.

제3조3단계 지능형 전기 소비 관리 단말기 (380V/80A) 의 주요 기술 매개 변수

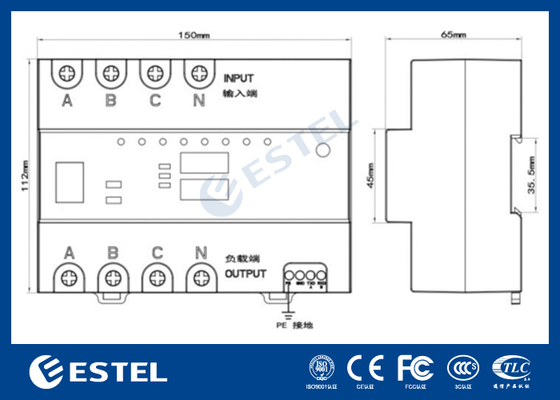

IV. 제품 외관, 장치 설치 및 차원

(1) 고객은 자신의 요구에 따라 "단계 손실 보호"를 켜야할지 여부를 선택할 수 있습니다. (전산적으로 꺼집니다.) 그러나이 보호 장치를 사용할 때, A단계는 전원이 있어야 합니다.그렇지 않으면 보호자는 부하를 단속하고 작동을 중지합니다.

(2) 프로젝트의 필요에 따라 번개 보호 장치 (상폭 보호 장치) 를 설치하십시오.둘 다이 보호자의 앞쪽에 설치되어야 합니다.

(3) 보호판에 표시된 바에 따라 3단계 4선 380V 전원 공급 장치에 연결 (중립선 이 보호선을 통과해야 합니다.), 입력 및 출력이 역행 될 수 없다는 점에 유의하십시오. 가어드 와이어가 있다면 보호기의 전압 저항을 향상시키기 위해 안정적으로 가어드하십시오.

(4) 보호기 를 차시 에 설치 하고, 야외 에 설치 할 때, 비 와 햇빛으로부터 잘 보호 해야 합니다.

(5) 보호 장치가 8초 동안 켜진 후 해당 빨간색 고장 표시기가 켜진다면 해당 선에 해당 고장이 있음을 나타냅니다.그리고 해당 줄을 체크해야 합니다..
