열악한 환경에서 성능을 위해 통합 캐비닛과 순수한 배터리 캐비닛과 함께 야외 통신 전력 시스템
기본 특성
원산지:
Shenzhen, China (Mainland)
브랜드 이름:
ESTEL
인증:
ISO9001, CE, 3C, FCC, TLC
모델 번호:
20209M-0002
부동산 거래
최소 주문 수량:
1
가격:
358-2143 usd
지불 조건:
L/C, D/A, D/P, T/T, Western Union
공급능력:
20,000 sets per month
제품 요약
1개의 통합 캐비닛 + 1개의 순수 배터리 캐비닛 의 기본 정보단일 캐비닛 일련 번호 항목 매개변수 캐비닛 외부 치수 1600mm (W) * 1600mm (D) * 2200mm (H) (테두리 및 전면 및 측면 돌출부 제외) 단층 금속 쉘, 옥외 환경에 적합 베이스 높이 150mm 무게 / 캐비닛 재질 1.5mm 용융 아연 도금 강판 + 20mm PEF 캐비닛 코팅 색상 RAL7035 보호 수준 IP55 배송 형태 완전 포장 배송 (나무 상자) 설치 바닥 장착 1개의 통합 캐비닛 일련 번호 부품 이름 사양 수량 단위 비고 베이스 ...
제품 상세정보
강조하다:
외부 통신 전원 시스템과 캐비닛
,순수 배터리 전기통신 시스템
,열악한 환경 통신 전력 캐비닛
Cabinet External Dimensions:
1600mm (W) * 1600mm (D) * 2200mm (H )
Base Height:
150mm
Cabinet Material:
1.5mm hot-dip galvanized sheet + 20mm PEF
Cabinet Coating Color:
RAL7035
Protection Level:
IP55
Delivery Form:
Fully packed delivery (wooden box)
Installation:
Floor mounting
Cooling:
1500W DC air conditioner
제품 설명

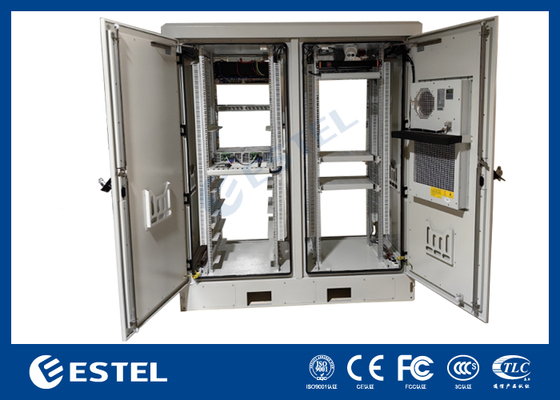

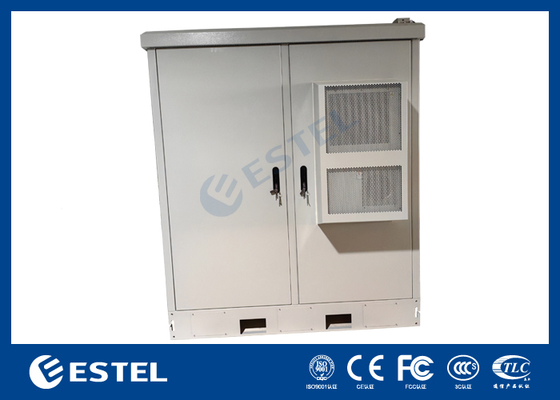

1개의 통합 캐비닛 + 1개의 순수 배터리 캐비닛
의 기본 정보단일 캐비닛
| 일련 번호 | 항목 | 매개변수 |
|
|
캐비닛 외부 치수 |
1600mm (W) * 1600mm (D) * 2200mm (H) (테두리 및 전면 및 측면 돌출부 제외) 단층 금속 쉘, 옥외 환경에 적합 |
|
|
베이스 높이 | 150mm |
|
|
무게 | / |
|
|
캐비닛 재질 | 1.5mm 용융 아연 도금 강판 + 20mm PEF |
|
|
캐비닛 코팅 색상 | RAL7035 |
|
|
보호 수준 | IP55 |
|
|
배송 형태 | 완전 포장 배송 (나무 상자) |
|
|
설치 | 바닥 장착 |

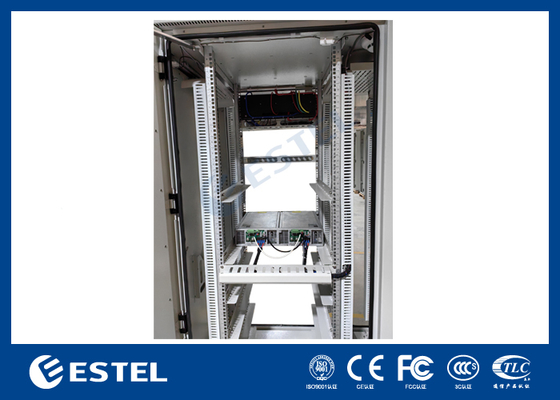

1개의 통합 캐비닛
| 일련 번호 | 부품 이름 | 사양 | 수량 | 단위 | 비고 |
|
|
베이스 | 1600*1600*150mm | 1 | 개 | |
|
|
캐비닛 도어 | 전면 및 후면 도어 | 4 | 개 | |
|
|
내부 공간 | 19인치 4*42 U 랙 | 1 | 개 | |
|
|
냉각 | 1500W DC 에어컨 | 2 | 개 | 하나는 전면 도어에, 다른 하나는 후면 도어에 설치 |
|
|
비상 팬 | -48VDC, 4개의 12038 팬, IP55 보호, 온도 조절기 포함 | 1 | 개 | |
|
|
잠금 장치 | 3점 방지 도난 연동 잠금 장치 (A7121-A112) | 4 | 개 | |
|
|
문서 폴더 | A4 폴더 보관용 | 2 | 개 | |
|
|
접지 구리 버스바 | 단면적 60 mm², 6개의 M6 나사 + 3개의 M8 나사 장착 | 1 | 개 | |
|
|
LED 조명 | -48VDC, LED 조명 + 스위치 | 4 | 개 | |
|
|
전원 공급 장치 | 태양광 60kW + 정류기 24KW | 1 | 개 | |
|
|
배터리 | LFELI-48200, -48V 200Ah | 12 | 개 | |
|
|
인버터 | 4KW, 1U | 1 | 개 | |
|
|
FSU | PM5000, 도어 센서, 연기 센서, 수위 센서, 온도 및 습도 센서 포함 | 1 | 세트 | |
|
|
케이블 입구 | 케이블 입구 및 출구에 사용 | 16 | 개 | 캐비닛 하단에 위치 |
|
|
베이스 밀봉판 | 베이스 밀봉판 및 장착 나사 | 1 | 세트 | 포장 액세서리 |
|
|
밀봉 시멘트 | 케이블 입구 및 출구를 밀봉하는 데 사용 | 1 | 개 | 포장 액세서리 |
|
|
확장 볼트 | M12*120 SUS304 | 8 | 개 | 포장 액세서리 |
|
|
작동 온도 | -5 ~ 55°C | |||
|
|
작동 습도 | 5%~95% | |||
|
|
고도 | 모래/사암 고도 최대 3000m |
1개의 배터리 캐비닛구성 목록
| 일련 번호 | 부품 이름 | 사양 | 수량 | 단위 | 비고 |
|
|
베이스 | 1600*1600*150mm | 1 | 개 | |
|
|
캐비닛 도어 | 전면 및 후면 도어 | 4 | 개 | |
|
|
내부 공간 | 19인치 4*42 U 랙 | 1 | 개 | |
|
|
냉각 | 1500W DC 에어컨 | 2 | 개 | 하나는 전면 도어에, 다른 하나는 후면 도어에 설치 |
|
|
비상 팬 | -48VDC, 4개의 12038 팬, IP55 보호, 온도 조절기 포함 | 1 | 개 | |
|
|
잠금 장치 | 3점 방지 도난 연동 잠금 장치 (A7121-A112 | 4 | 개 | |
|
|
문서 폴더 | A4 폴더 보관용 | 2 | 개 | |
|
|
접지 구리 버스바 | 단면적 60 mm², 6개의 M6 나사 + 3개의 M8 나사 장착 | 1 | 개 | |
|
|
LED 조명 | -48VDC, LED 조명 + 스위치 | 4 | 개 | |
|
|
배터리 | LFELI-48200, -48V 200Ah | 24 | 개 | |
|
|
케이블 입구 | IEC 60529 인증 케이블 글랜드, 캐비닛 입구 및 출구용 | 16 | 개 | 캐비닛 하단에 위치 |
|
|
베이스 밀봉판 | 베이스 밀봉판 및 장착 나사 | 1 | 세트 | 포장 액세서리 |
|
|
밀봉 시멘트 | 케이블 입구 및 출구를 밀봉하는 데 사용 | 1 | 개 | 포장 액세서리 |
|
|
확장 볼트 | M12*120 SUS304 | 8 | 개 | 포장 액세서리 |
|
|
작동 온도 | -5 ~ 55°C | |||
|
|
작동 습도 | 5%~95% | |||
|
|
고도 | 모래/사암 고도 최대 3000m |
- 전원 공급 장치 소개
| 제품 모델 ET481000-M7E6X | 태양광 60kW + 정류기 24KW | |
| 시스템 | 크기 | / |
| 무게 | / | |
| 냉각 방식 | DC 에어컨 | |
| 설치 | 19인치 랙 마운트 | |
| 배선 방식 | 하단 입구 및 상단 출구 | |
| 유지 보수 방식 | 전면 유지 보수, 핫 스왑 지원 | |
| 보호 수준 | IP20 | |
| AC 전원 분배 | 입력 | 3상 380Vac, 단상 220Vac 호환 |
| 입력 회로 차단기 | 1×63A/3P | |
| 주파수 | 45~65Hz, 정격 값: 50Hz/60Hz | |
| AC SPD | 20kA/40kA, 8/20μs | |
| 배터리 | 배터리 유형 및 사양 | 리튬 배터리, 48V/200Ah |
| 배터리 팩 | 36개, 6× (6× 48V/200Ah) | |
| 공칭 배터리 수명 | 55.3h@5KW 부하@80% 방전 깊이 | |
| 최대 배터리 수명 | 69.1h@5KW 부하@방전 깊이 100% | |
| DC 전원 분배 | 출력 | -43~-58VDC, 정격 출력: -53.5VDC |
| 최대 용량 | 태양광 60kW (3kW*20) + 정류기 24kW (4kW*6) (최종 용량은 1000A로 설계됨) | |
| 배터리 퓨즈 | 6×250A | |
| 부하 회로 차단기 | LLVD: 3 × 63A/1P + 3 × 32A/1P + 3 × 20A/1P | |
| BLVD: 2 × 32A/1P + 2 × 16A/1P + 2 × 10A/1P + 1 × 125A/2P (인버터) | ||
| DC SPD | 10kA/20KA, 8/20μs | |
| 정류기 모듈 | 입력 전압 | 85VAC～300VAC, 정격 값: 220VAC |
| 효율 | ≥96.6% | |
| 정격 출력 전력 | 4000W (176ac～300Vac) | |
| 작동 온도 | -40℃~+75℃(전 부하 출력 시 50℃ 미만) | |
| 크기 | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | |
| 무게 | ≤2.1kg | |
| 냉각 방식 | 강제 공기 냉각 | |
| 역률 | ≥0.99 @220Vac 20-100% 부하 | |
| 태양광 입력 전원 분배 | 입력 | 120Vdc ~ 420Vdc, 정격 값: 340Vdc |
| 입력 회로 차단기 | 20 × 25A/2P | |
| DC 입력 SPD | 20 × (20kA/40kA, 8/20μs) | |
| Solar 패널 | 단일 보드 전력 | 580W |
| 총 수량 | 108개 @ 18 × (6 × 580W, 6 스트링) | |
| Photovoltaic 모듈 | 입력 전압 | 120Vdc ~ 425Vdc, 정격 값: 340Vdc |
| 효율 | 96% | |
| 정격 출력 전력 | 3000W | |
| 작동 온도 | -40℃~+75℃ (전 부하 출력 시 50℃ 미만) | |
| 크기 | 106.4mm(W)×285mm(D)×41.5mm(1U/H) | |
| 무게 | ≤2kg | |
| 냉각 방식 | 강제 공기 냉각 | |
| MPPT 정확도 | ≥0.99 | |
| 인버터 모듈 | 입력 전압 | 42Vdc ~ 58Vdc, 정격 값: 53.5Vdc |
| 효율 | ≥93%@53.5V 입력 | |
| 정격 출력 전력 | 2000VA /2000W @220Vac 출력 | |
| 출력 전류 | 정격 9.09A (RMS) / 최대 15A (RMS) | |
| 냉각 방식 | 강제 공기 냉각 | |
| 인버터 서브랙 및 출력 전원 분배 | 크기 | 482.6(W)*350.6(D)*1U(H) |
| 최대 용량 | 6KW (3* 2KW) | |
| 정격 출력 전압 | 공칭 220Vac | |
| 부하 회로 차단기 | 1*32A/2P | |
|
전원 모니터링 (MC2900) |
신호 입력 | 3방향 AI (2개의 배터리 온도 센서, 1개의 주변 온도 센서), 8방향 DI |
| 알람 출력 | 8방향 건식 접점 출력 | |
| 통신 포트 | USB, RS485, SNMP | |
| 디스플레이 모드 | LCD | |
| Environment | 작동 온도 | -40℃~+75℃(전 부하 출력 시 50℃ 미만) |
| 보관 온도 | -40℃~+70℃ | |
| 작동 습도 | 5%~95% | |
| 고도 | 0~3000m (고도가 3000m에서 4000m 사이일 때, 고도가 200m 증가할 때마다 최대 작동 온도가 1°C 감소) | |
