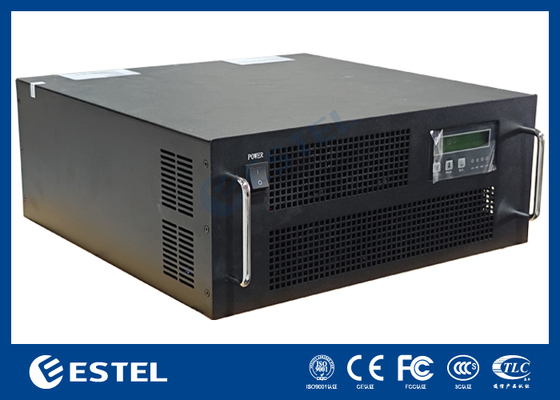

인버터 전원 공급 장치 DC48 5KVA 120V 60HZ 전력 및 통신 시스템 인버터
기본 특성
원산지:
Shenzhen, China (Mainland)
브랜드 이름:
ESTEL
인증:
ISO9001, CE, 3C, FCC, TLC
모델 번호:
EU-RLIS120K-5000VAN
부동산 거래
최소 주문 수량:
1
가격:
358-2143 usd
지불 조건:
L/C, D/A, D/P, T/T, Western Union
공급능력:
20,000 sets per month
제품 요약
인버터 전원 공급 장치 1. 인버터 전원 사양 QST048120/050C-J4A DC 입력 정격 입력 전압 (Vdc) -48 정격 입력 전류 (A) 95 입력 DC 전압 허용 범위 작동 전압 -40v ~ -58.8v 부팅 전압 -42v ~ -57v AC 바이패스 입력 허용 바이패스 전압 (Vac) 120±20% 정격 입력 전류 (A) 33.3 바이패스 변환 시간 (ms) ≤4ms AC 출력 정격 용량 (VA) 5000 정격 출력 전력 (W) 4000 정격 출력 전압 및 주파수 120Vac,60Hz 정격 출력 전류 (A) 33.3 출...
제품 상세정보
강조하다:
5KVA 통신 인버터 전원 공급 장치
,전력 시스템용 DC48V 인버터
,120V 60Hz 통신 인버터
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
33.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤4ms
Rated Capacity (VA):
5000
Rated Output Power (W):
4000
Rated Output Voltage And Frequency:
120Vac，60Hz
제품 설명
인버터 전원 공급 장치
1. 인버터 전원 사양
| QST048120/050C-J4A | ||
| DC 입력 | 정격 입력 전압 (Vdc) | -48 |
| 정격 입력 전류 (A) | 95 | |
| 입력 DC 전압 허용 범위 |
작동 전압 -40v ~ -58.8v 부팅 전압 -42v ~ -57v |
|
| AC 바이패스 입력 | 허용 바이패스 전압 (Vac) | 120±20% |
| 정격 입력 전류 (A) | 33.3 | |
| 바이패스 변환 시간 (ms) | ≤4ms | |
| AC 출력 | 정격 용량 (VA) | 5000 |
| 정격 출력 전력 (W) | 4000 | |
| 정격 출력 전압 및 주파수 | 120Vac,60Hz | |
| 정격 출력 전류 (A) | 33.3 | |
| 출력 전압 정확도 (A) | 120±3% | |
| 출력 주파수 정확도 (Hz) | 60±0.1% | |
| 파형 왜곡률 (THD) | ≤3% (선형 부하) | |
| 동적 응답 | 10% (부하 25% ←→100%) | |
| 역률 (PF) | 0.8 | |
| 과부하 능력 | ≥100%~125%, 10분; 125%~150%, 15초; 150%, 즉시 끄기 | |
| 인버터 효율 | ≥85% (80% 저항 부하) | |
|
인버터 변환 시간 (ms) |
≤4ms | |
| 작업 환경 | 절연 강도 (입력 및 출력) | 1500Vac, 1분 |
| 소음 (1미터) | ≤65dB | |
| 주위 온도 | -5℃~+40℃ | |
| 습도 | 0~90%, 결로 없음 | |
| 사용 고도 (m) | ≤1000 | |
| 기계적 치수 | 표준 랙 | 19인치 4U 랙 마운트 |
| 무게 (Kg) | 15 | |
| 보호 기능 | 입력 저전압, 입력 과전압 보호; 출력 과부하 보호, 출력 단락 보호 | |
2. 인버터 전원 공급 장치 작동 원리 다이어그램

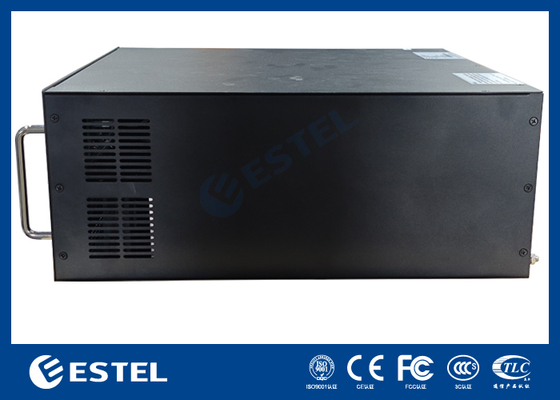

3. 외관 치수

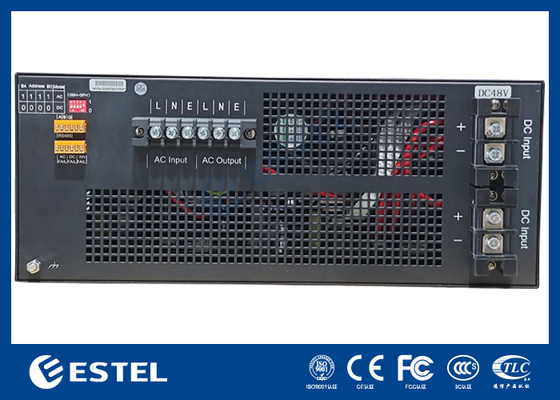

DC48V 5KVA 후면 보기

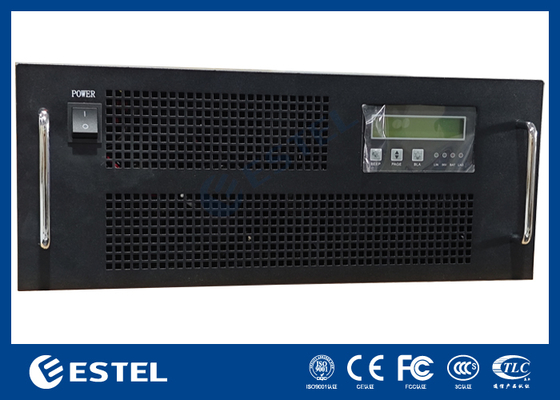

19인치 4U 랙 마운트 전면 및 후면 보기
| 포트 이름 | 기능 설명 | 비고 | |
| DC 입력 + | 배터리 입력 + | DC 모듈 입력은 양극입니다. | |
| DC 입력 - | 배터리 입력 - | DC 모듈 입력 음극 | |
| AC 출력 l | AC 출력 L | 출력 라인 | |
| AC 출력 n | AC 출력 N | 출력 제로 라인 | |
|
AC 입력
|
L | AC 입력 L | 입력 라인 |
| N | AC 입력 N | 입력 제로 라인 | |
| E | 접지 | 접지선 | |
|
건식 접점 |
주 전원 고장 | 고장 발생 시 두 점이 연결됩니다. | |
| DC 고장 | 고장 발생 시 두 점이 연결됩니다. | ||
| 인버터 고장 | 고장 발생 시 두 점이 연결됩니다. | ||
|
통신 인터페이스 |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| DIP 스위치 |
모드 선택: 번호 1, "1" AC 주 장치; "0"은 DC 공급 장치입니다. bo-b3(2-5) 주소 범위는 00에서 15까지이며, 가장 낮은 값은 0이고 가장 높은 값은 15입니다. 15개의 주소를 설정할 수 있습니다. |
다이얼 스위치를 작동한 후 전원을 다시 시작하여 적용 DIP 스위치를 숫자 쪽으로 하면 1, 반대쪽으로 하면 0 (0000-1111) |
|
