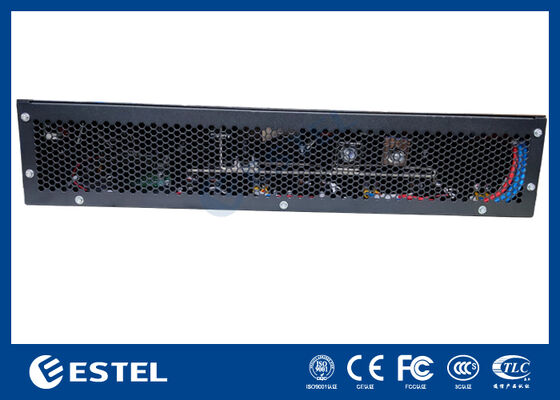

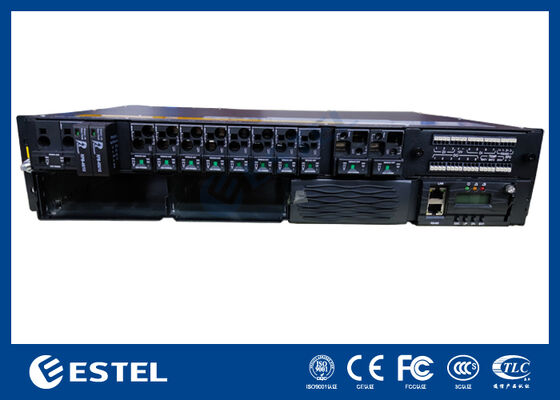

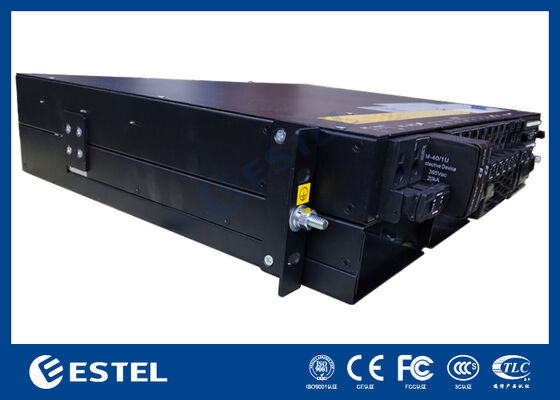

고용량 9kW 2U 랙 마운트 DC 전원 시스템, 모듈형 3000W 정류기, 광범위한 AC 입력, >96% 효율

제품 개요

9kW 2U 랙 마운트 DC 전원 시스템은 안정적인 DC 공급이 필요한 통신 네트워크, 데이터 센터 및 산업 시설을 위해 설계된 고용량 솔루션입니다. 220VAC 단상 입력을 지원하며, 안정적인 –43 ~ –58VDC 출력을 제공하며 정격 값은 –53.5VDC입니다. 최대 용량 9kW로, 이 시스템은 96% 이상의 효율을 유지하면서 대규모 애플리케이션에 충분한 전력을 보장합니다.

이 시스템은 최대 3개의 정류기 모듈(N+1 중복)을 통합하며, 각 모듈은 3000W 정격이며 ≤2kg입니다. 이 모듈은 강제 냉각, 높은 역률 ≥0.99, THD ≤5%를 특징으로 하여 깨끗하고 안정적인 DC 전력 변환을 보장합니다. 전면 유지 보수, 상단 케이블 입구 및 IP20 보호 기능을 통해 19인치 랙에 안전성, 서비스 용이성 및 쉬운 통합을 우선시합니다.

DC 분배에는 2*125A 배터리 차단기 및 4*32A+4*50A 부하 차단기가 포함되어 유연하고 안전한 부하 관리를 제공합니다. 지능형 컨트롤러는 3개의 아날로그 입력, 7개의 디지털 입력, 6개의 무전압 접점 알람 및 RS232/485 및 SNMP를 통한 원격 통신을 지원합니다. 로컬 모니터링은 LCD 디스플레이를 통해 가능합니다.

까다로운 환경을 위해 제작된 이 장치는 –40℃ ~ +65℃에서 작동하며, 5–95% 비응축 습도를 견디며, 최대 3000m 고도에서 안정적인 작동을 유지합니다. 모듈식 아키텍처와 강력한 성능을 갖춘 9kW 3U DC 전원 시스템은 확장 가능하고 신뢰할 수 있는 에너지 솔루션이 필요한 중요한 인프라에 이상적인 선택입니다.

시스템

• 치수: 482.0(W) × 350.0(D) × 2U(H)

• 무게: ≤20kg (정류기 제외)

• 냉각 방식: 자연 냉각

• 설치 방식: 19인치 랙 또는 캐비닛 내부에 설치

• 케이블링 방식: 상단 입구 및 상단 출구

• 유지 보수 방식: 전면 유지 보수, 모듈 등급 변경 지원

• 보호 수준: IP20

AC 분배

• 입력 방식: 220VAC 단상

• 입력 용량: 2×63A/1P

• 입력 주파수: 45–66Hz, 정격 값: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC 분배

• 출력 전압: –43 ~ –58VDC, 정격 값: –53.5VDC

• 최대 용량: 9kW(3*3kw, N+1 중복)

• 배터리 차단기: 2×125A/1P

• 부하 차단기: LLVD: 없음; BLVD: 4×32A/1PN+4×40A/1PN

• DC SPD: 10kA, 8/20μs

정류기

• 입력 전압: 85VAC ~ 300VAC, 정격 220VAC

• 효율: >96%

• 정격 전력: 3000W (176–300VAC)

• 작동 온도: –40℃ ~ +75℃ (50℃ 미만에서 전체 출력)

• 치수: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• 무게: ≤2kg

• 냉각 방식: 강제 냉각

• 역률: ≥0.99

• THD: ≤5%

• DC 출력: –43 ~ –58VDC, 정격 –53.5VDC, 최대 55A

컨트롤러

• 신호 입력: 3 AI (2 배터리 온도, 1 주변 온도), 7 DI

• 알람 출력: 6 무전압 접점

• 통신 포트: RS232/485, SNMP

• 디스플레이 모드: LCD

환경

• 작동 온도: –40℃ ~ +65℃ (50℃ 미만에서 전체 출력)

• 보관 온도: –40℃ ~ +70℃

• 작동 습도: 5% ~ 95% (비응축)

• 고도: 0 ~ 3000m (고도가 2000m에서 3000m 범위 내에 있는 경우, 고도가 200m 증가함에 따라 최대 작동 온도가 1℃ 감소합니다.)
