통신 네트워크 및 통신 인프라에 필요한 4U 컴팩트 DC 전력 시스템 출력
제품 상세정보
4U 콤팩트 통신 직렬 시스템
,통신망용 DC 전력 시스템
,통신 인프라 전원 공급
통신 네트워크 및 통신 인프라에 필요한 4U 컴팩트 DC 전력 시스템 출력

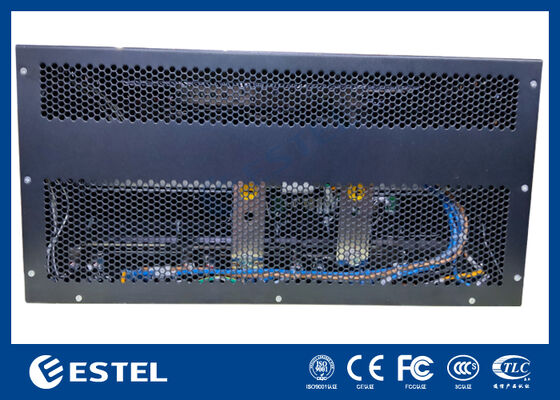

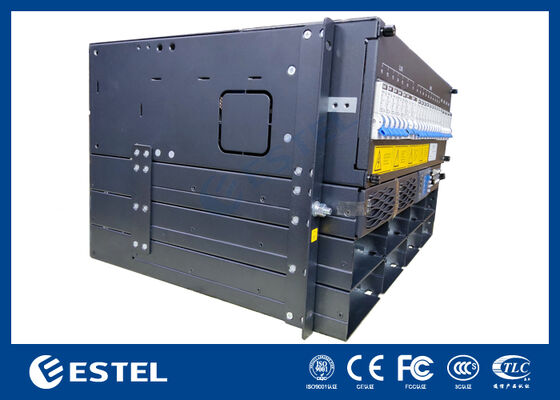

제품 설명 4U 컴팩트 DC 전원 시스템
ET48100-G5F24는 중요한 통신 및 통신 인프라에 신뢰할 수 있고 효율적인 전원을 제공하는 고성능 4U DC 전력 시스템입니다.넓은 AC 입력 전압 범위 (85-200VAC) 와 96% 이상의 강력한 효율률, 이 시스템은 무선 기지 스테이션, 전송 네트워크 및 기업 통신 시스템에 안정적인 전력을 공급합니다. 전면 액세스 디자인은 설치와 유지 관리를 용이하게합니다.화상 교환 가능한 직렬기 및 제어 모듈이 수리를 위해 최소한의 다운타임을 보장하는 동안지능형 배터리 관리 또한 배터리 수명을 연장하여 장기적인 작업에 대한 똑똑한 선택입니다.
주요 특징 4U 컴팩트 DC 전원 시스템
공간 절감 및 설치 비용 절감을 위한 4U 컴팩트 디자인

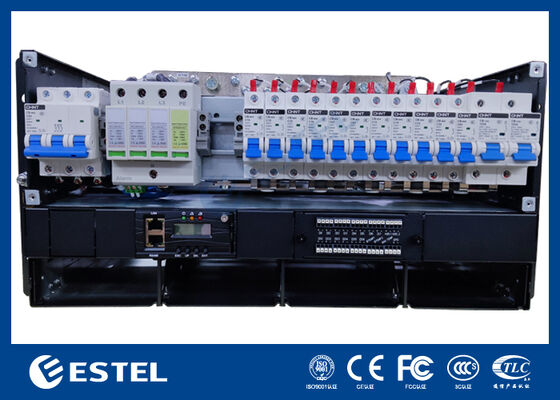

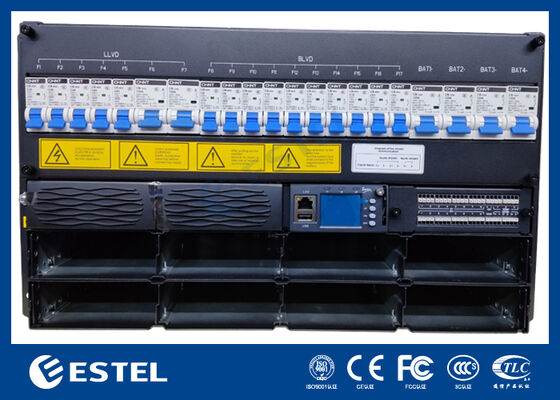

설치 및 유지보수를 쉽게 하기 위한 전방 접속 케이블 관리
넓은 입력 전압 범위 (85-200VAC) 를 지원하며 다른 네트워크 조건에 적응 할 수 있습니다.
시스템 다운타임 없이 빠른 유지보수를 위한 열 교환 가능한 직렬기 모듈과 제어기
배터리 수명과 효율적인 사용을 보장하기 위한 고급 배터리 관리
복수의 통신 포트 (LAN, RS485, SNMP) 를 통해 유연한 원격 모니터링 및 관리
기술 사양
|
시스템 |
|
|
크기 |
482.0 ((W) x 250.6 ((D) x 4U ((H) |
|
무게 |
18kg (정직기 없이) |
|
냉각 모드 |
자연 냉각 |
|
설치 |
19인치 랙 또는 캐비닛 |
|
AC 입력 |
220VAC, 단일 단계 |
|
AC 분포 |
|
|
입력 용량 |
62A/2P |
|
입력 주파수 |
45-65Hz (50/60Hz) |
|
AC SPD |
20kA, 40kA, 8/20μs |
|
출력 전압 |
-42~58VDC, 명소: -52.5VDC |
|
최대 용량 |
6kW (2 x 2kW 직렬기) |
|
정제기 |
|
|
등급 전력 |
2000W (176-200VAC) |
|
작동 온도 |
-40°C ~ +75°C (50°C 이하의 완전 부하) |
|
냉각 모드 |
강제 냉각 |
|
크기 |
106.5mm ((W) x 286mm ((D) x 41.5mm ((H) (1U) |
|
컨트롤러 |
|
|
통신 항구 |
LAN, RS485, SNMP |
|
표시 모드 |
LCD |
|
작동 온도 |
-40°C ~ +70°C |
|
저장 온도 |
-40°C ~ +70°C |
|
작동 습도 |
5%~95% (집화되지 않음) |
운영 지침
설치:
ET48100-G5F24 전력 시스템 19 인치 랙 또는 적절한 캐비닛 안에 설치하십시오. 적절한 공기 흐름과 냉각을위한 충분한 공간이 있는지 확인하십시오.
AC 입력을 안정적인 220VAC 단相 전원으로 연결합니다. 전원이 85-200VAC의 입력 전압 범위에 적합하는지 확인하십시오.
케이블 연결:
AC, 배터리, 로드 배선 이 안전하고 적절 하게 연결 되어 있는지 확인 하십시오. 이 시스템 은 모든 케이블 연결 에 앞쪽 으로 접근 할 수 있게 하여 설치 와 유지 보수 를 더 편리 하게 합니다.
배터리 연결의 경우 전기적 위험을 피하기 위해 올바른 극도와 등급 (2 x 125A 배터리 차단기) 를 확인합니다.
원격 모니터링 및 제어:
LAN, RS485 또는 SNMP 통신 포트를 사용하여 시스템을 원격 모니터링 시스템에 연결합니다. 이것은 성능을 모니터링하고 경고를 수신하고 원격으로 문제 해결을 할 수 있습니다.현장 개입의 필요성을 최소화.
이 시스템은 산업 표준 모니터링 소프트웨어와 호환되며, 이는 전력 소비, 배터리 상태 및 잠재적 인 문제를 추적하는 데 도움이 될 수 있습니다.
열 교환 가능한 부품:
정렬기 및 제어기 모듈은 시스템이 작동하는 동안 교환 될 수 있습니다. 유지 보수 또는 교체고장난 모듈을 제거하고 전체 시스템을 끄지 않고 새 모듈로 교체하면 됩니다.이것은 최소한의 다운타임으로 연속적인 작동을 보장합니다.
환경 조건:
시스템은 -40°C에서 +75°C의 온도 범위 내에서 작동합니다 (완전 출력에서 50°C 이하), 따라서 과열을 방지하기 위해 운영 환경이 이 범위 내에서 유지되도록하십시오.
수분과 관련된 문제를 방지하기 위해 수분 수치가 5%에서 95% (비 응축) 사이에 유지됩니다.
-
