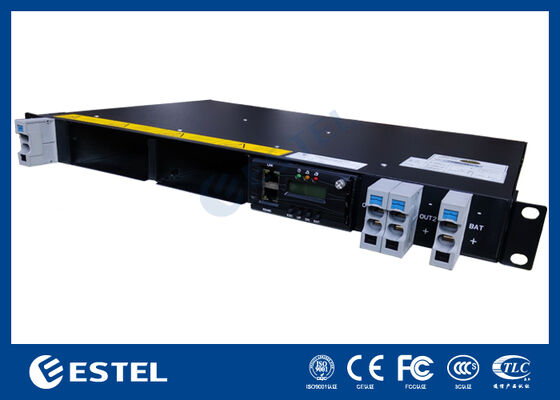

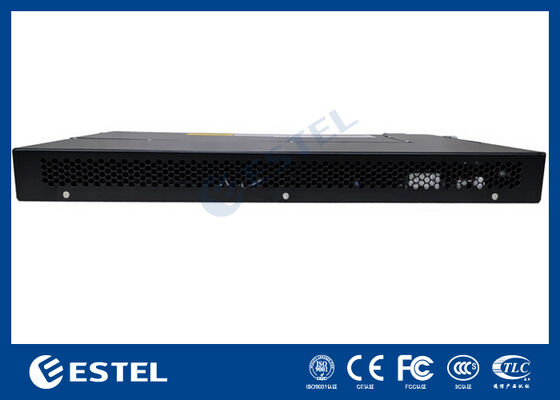

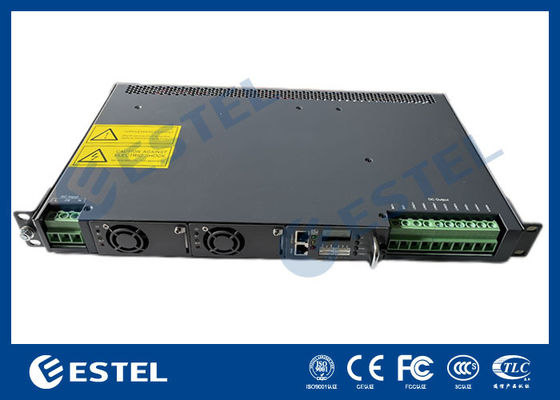

통합 배전 및 지능형 컨트롤러를 갖춘 1U 랙 마운트 통신 DC 전원 시스템
제품 상세정보
48V 통신 수정 시스템
,50A DC 전력 변환기
,중요 통신 인프라 수리기
1U 랙 마운트 텔레콤 DC 전원 시스템 통합 배급 및 지능형 컨트롤러
1U 랙 마운트 통신 DC 전원 시스템의 제품 개요
1U 랙 마운트 통신 DC 전원 시스템은 통신 사이트, 네트워크 방, 엣지 시설 및 공간 효율, 신뢰할 수있는 DC 출력,그리고 통합된 전력 분배가 필요합니다.표준 직렬기 전원 공급과 달리 이 시스템은 AC 입력, DC 분배, 직렬기 모듈, 배터리 브레이커, 로드 브레이커, 초상압 보호,그리고 콤팩트한 랙 마운트 구조 안에서 지능적인 모니터링.
이 시스템은 표준 19인치 래크 설치 또는 캐비닛 통합에 적합합니다.그것은 특히 통신 캐비닛에 적합합니다., 원격 통신 보호구역, 작은 기지 스테이션, 제한된 설치 공간을 가진 장비 방.
이 시스템은 모듈형 직렬기 구성을 지원하며 프로젝트 부하 요구 사항에 따라 확장 할 수 있습니다. 통신 장비, 전송 장치, 라우터,스위치, 네트워크 허브, 배터리 백업 시스템 및 기타 통신 부하. 이 컨트롤러는 로컬 LCD 디스플레이, 경보 출력, 건조 접촉 신호 및 여러 통신 포트를 지원합니다.사용자가 시스템 동작을 모니터링하고 오류에 신속하게 대응하도록 돕는.
1U 랙 마운트 통신 DC 전원 시스템의 주요 특징
-
공간 절약 통신 캐비닛 설치를 위한 컴팩트 1U 랙 마운트 구조
-

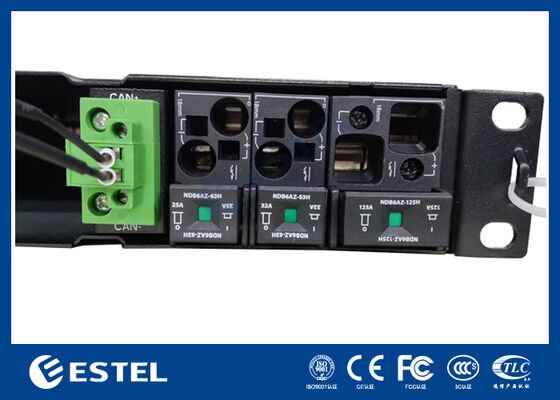

통합된 AC 입력, DC 분배, 배터리 차단기, 부하 차단기 및 초상압 보호
-
확장 가능한 시스템 용량으로 모듈형 직렬기 설계
-
편리한 검사 및 모듈 교체를 위해 앞 접근 유지 보수
-
더 깨끗한 캐비닛 배선을 위해 상류 입구 및 상류 출구 케이블링
-
배터리 보호용 BLVD 부하 단속 기능
-
DC SPD 보호, 전류 및 번개와 관련된 전기 장애
-

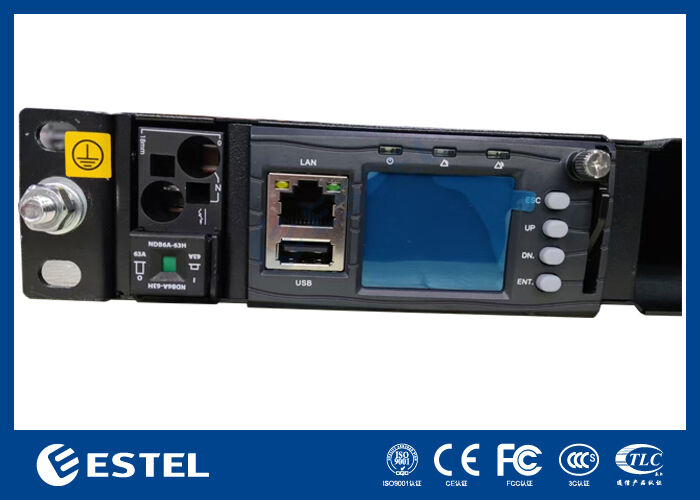

LCD 디스플레이와 실시간 시스템 모니터링을 갖춘 지능형 컨트롤러
-
LAN, USB, RS485 및 SNMP를 포함한 여러 통신 옵션
-
현장 경보 통합을 위한 건조 접촉 경보 출력
-
가혹한 통신 환경의 넓은 작동 온도 범위
-
통신 캐비닛, 네트워크 룸, 원격 사이트 및 엣지 인프라에 적합
1U 랙 마운트 통신 DC 전원 시스템의 기술 사양
|
항목 |
설명 |
|
제품 종류 |
1U 랙 마운트 통신 DC 전원 시스템 |
|
시스템 구조 |
통합 직렬기, AC 분배, DC 분배, 컨트롤러, 배터리 및 부하 보호 |
|
설치 방법 |
19인치 랙 설치 또는 캐비닛 설치 |
|
시스템 차원 |
482.6mm W × 350mm D × 44mm H |
|
시스템 무게 |
직렬 모듈 없이 ≤7kg |
|
케이블 방식 |
최상 입구와 최상 출구 |
|
유지보수 방법 |
모듈 레벨 교체 지원과 함께 전면 유지 보수 |
|
보호 수준 |
IP20 |
|
입력 모드 |
단相 AC 입력 |
|
입력 주파수 |
45~66Hz, 등급 50Hz / 60Hz |
|
AC 입력 용량 |
1 × 63A / 1P |
|
입력 전압 범위 |
85VAC~300VAC, 220VAC 등급 |
|
DC 출력 범위 |
-43VDC ~ -58VDC, 등급 -53.5VDC |
|
최대 시스템 용량 |
8kW, 4kW × 2 구성을 기반으로 |
|
수정 모듈 전력 |
3kW 직렬기 모듈 |
|
정제기 효율성 |
>96% |
|
전력 요인 |
220VAC에서 ≥0.99와 20%~100% 부하 |
|
배터리 차단기 |
1 × 125A |
|
로드 브레이커 |
BLVD: 1 × 25A + 1 × 32A |
|
DC 전압 보호 |
10kA / 20kA, 8/20μs |
|
시스템 냉각 |
시스템 프레임의 자연 냉각 |
|
수정기 냉각 |
직렬기 모듈의 강제 냉각 |
|
제어기 신호 입력 |
3 AI, 8 DI, 2 RS485 |
|
경보 출력 |
8 건조한 접촉 |
|
통신 항구 |
LAN, USB, RS485, SNMP |
|
표시 모드 |
LCD 디스플레이 |
|
작동 온도 |
-40°C ~ +70°C |
|
저장 온도 |
-40°C ~ +70°C |
|
작동 습도 |
5%~95%, 응축되지 않는 |
|
고도 |
0~3000m, 2000m에서 3000m로 필요한 래팅 |
1U 랙 마운트 통신 DC 전원 시스템의 응용
이 1U 랙 마운트 통신 DC 전원 시스템은 통신 기지 스테이션, 컴팩트 통신 캐비닛, 액세스 네트워크 사이트, 전송 장비 방, 엣지 네트워크 노드,그리고 원격 통신 보호소그 얇은 구조는 캐비닛 공간이 제한되어 있지만 신뢰할 수있는 DC 전력 및 유통 기능이 여전히 필요한 프로젝트에 유용합니다.
또한 라우터, 스위치, 통신 허브, 광섬유 전송 장치, 마이크로 웨브 통신 장비 및 배터리 지원 백업 전력 시스템과 같은 네트워크 장비에도 사용할 수 있습니다.원격 위치 또는 소규모 통신 시설, 통합된 배터리 차단기, 부하 차단기, 초상압 보호기 및 모니터링 컨트롤러는 시스템 설계를 단순화하고 별도의 외부 구성 요소의 필요성을 줄이는 데 도움이됩니다.
-
