제품 상세 정보:
결제 및 배송 조건:
|
| 차원: | H2200mm × W750mm × D750mm | 전원 입력: | 배터리 백업이있는 그리드 전력, 태양열, 디젤 발전기 |
|---|---|---|---|
| 파워 서브 랙: | 컨트롤러와 함께 9U | AC 입력: | 3 단계 : 200 ~ 240 VAC/346 ~ 415 VAC; 단상 : 200 ~ 240 Vac |
| DG 입력: | 지원 | PV 시스템: | 9kW (최대 12kW 최대 사용자 정의 가능) |
| 정제기 시스템: | 24KW | dc 출력: | -48VDC |
| PDU: | 맞춤형 출력 전원 분배 패널 | 냉각: | 3000W |
| IP 등급: | IP55 | 포장: | 목재 케이스 |
| 강조하다: | 통신 전원 공급 시스템,하이브리드 에너지 통신 전력 시스템,전기통신 전력 시스템 |
||
태양광 발전망 디젤 발전기 배터리 하이브리드 통신 전력 시스템 야외 통신 사이트 전력 공급
1소개
ESTEL 하이브리드 에너지 통신 전력 시스템은 태양 에너지, 디젤 발전기 (DG) 및 전기망 전력을 통신 장비의 주요 전력원으로 사용하는 하이브리드 전력 공급 솔루션입니다.
청정하고 저렴한 청정 에너지 에너지를 사용하여 신뢰할 수 있는 전력 시스템을 구성합니다. 현대 통신 서비스에 높은 품질의 전력을 제공합니다.전기망이 없는 지역에서 통신사업자가 사업을 확장할 수 있도록 지원합니다., 또는 불안정한 전력 공급이 있습니다.

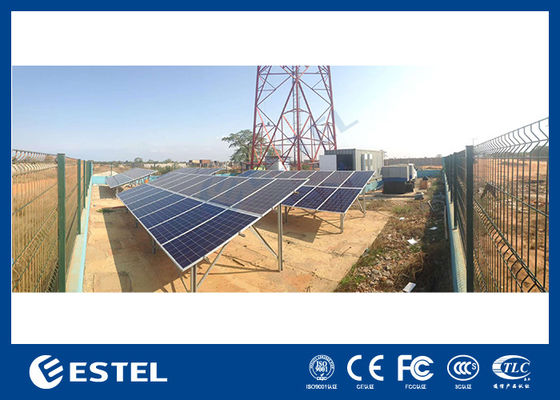

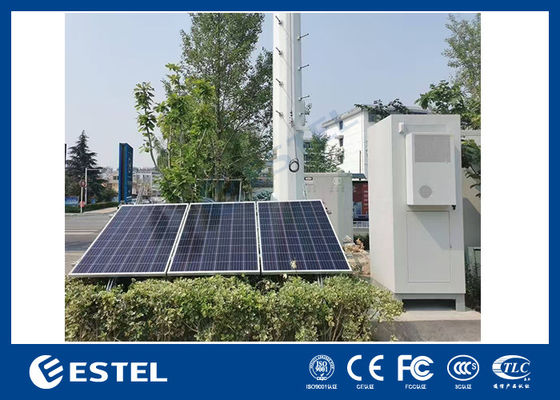

2어플리케이션
3통신 전력 시스템구조

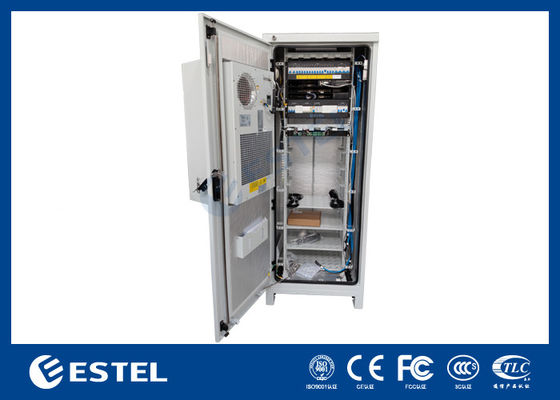

그것은 야외 통신 캐비닛, 통신 전력 시스템, 냉각 시스템, 배터리 환경 모니터링 장치와 센서로 구성됩니다.

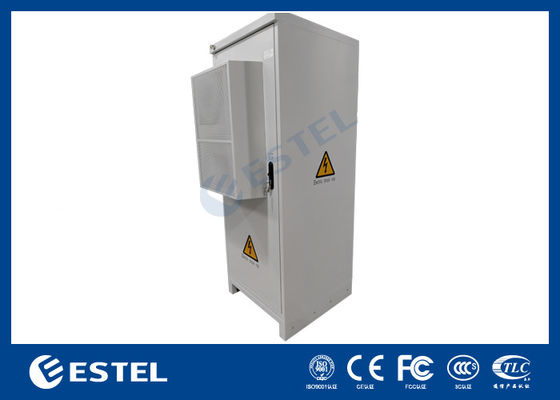

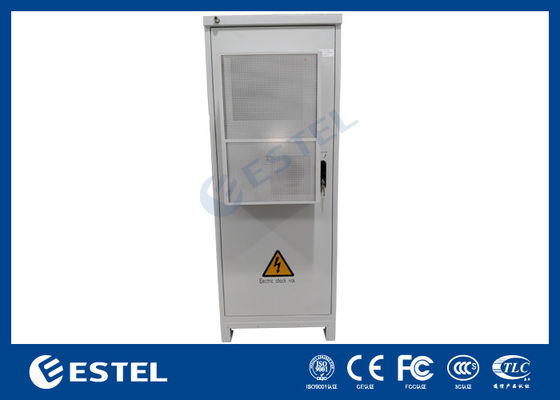

1) 캐비닛 장치 - 특징
| 항목 | 설명 |
| 외부 차원 | H2200mm × W750mm × D750mm |
| 내부 공간 | 19인치 표준 랙, 38U 공간 |
| 소재 | 진열제철 |
| 단열 | 열 절연을 위한 PEF |
| 문 | 1개의 정문, 내장된 힌지 |
| 잠금 | 3점 잠금 |
| 케이블 라우팅 | 캐비닛 바닥에서 케이블 |
| 코팅 | 폴리에스터 분말 코팅 |
| 색상 | RAL7035 |
| IP 등급 | IP55 |

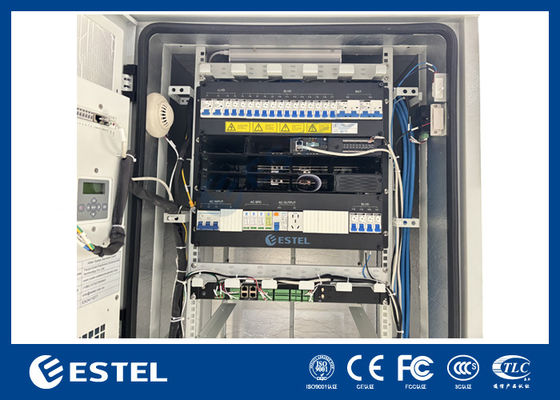

2) 통신 전력 시스템
| 항목 | 설명 |
| 종류 | 19 ′′ 표준 래크 장착 |
| 높이 | 9U |
| AC 입력 |
3단계: 200-240 VAC/346-415 VAC 단전기: 200-240 VAC |
| 입력 MCB | 1×63A/3P |
| 입력 SPD | C급 (20KA/40KA) |
| 수정기 서브시스템 | 24kW, 6pcs 4kW 직렬 모듈 |
| PV 하위 시스템 | 9kW, 3pcs 3kW 저전압 태양 전지 모듈 |
| DC 출력 | -53.5VDC, 출력 전압 범위: -42 ~ -58VDC |
| 컨트롤러 | MC2600 |
| 부하 MCB |
LLVD: 2×80A/1P+2×63A/1P BLVD: 1×63A/1P+14×32A/1P+2×16A/1P (고기: 클라이언트 요구 사항에 따라 구성 할 수 있습니다) |

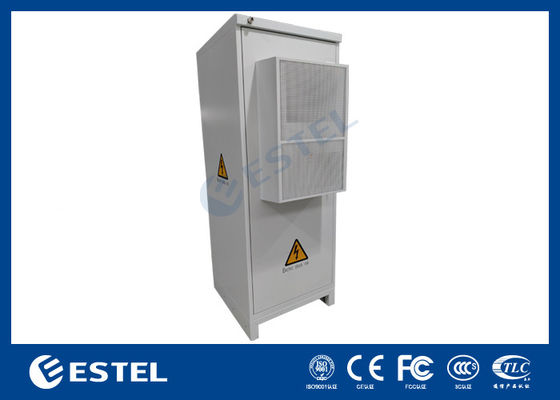

3) 냉각 시스템
| 항목 | 설명 |
| 모델 | DC30HDNC1D |
| 브랜드 | Envicool |
| 냉각 용량 | 2800W |
| 열량 | 500W (선택) |
| 전력 소비 | 870W |
| 외부 차원 | H746mm × W446mm × D300mm (플랜지 없이) |
| 전원 공급 | -48VDC |
| 의사소통 | RS485 |
| 설치 | 도어 장착 |
| RoHS 준수 | 네 |
| IP 등급 | IP55 |
4) 배터리
48V100Ah LiFePO4 배터리의 특징:
| 난에 | 매개 변수 |
| 모델 | LFELI-48100 |
| 명목 용량 (5HR) | 100 아하 |
| 명소 전압 | 48V |
| 배열 종료 전압 | 40.5V |
| 충전 제한 전압 | 54V |
| 최대 충전 전류 / 배열 전류 | 100A |
| 무게 | 약 40kg |
| 에너지 | 4800Wh |
| 표시 | LCD 디스플레이 |
| 최대. 평행 연결 수 | 15 |
| 크기 (W*D*H) mm | 442*450*132 |
| 설계된 생명 | 20년 |
| 주기 수명 | 6000 회로 |
| IP 클래스 | IP30 |
| 사건 자료 | SPCC |
| 작동 온도 |
충전: 0~+45°C 방출: -10~+55°C 보관: -20°C ~ +60°C |
| 터미널 | M6 |
| 컨스트25°C에서 전류 방출 테이블 (암페어) | |||||
|
전압 / 시간 |
1시간 | 2시간 | 3시간 | 5시 | 10시 |
| 종료 전압 40.5V | 100A | 50A | 33.3A | 20A | 10A |
| 25°C의 일정한 전력 방출 테이블 (와트) | |||||
|
전압 / 시간 |
1시간 | 2시간 | 3시간 | 5시 | 10시 |
| 종료 전압 40.5V | 4800W | 2400W | 1600W | 960W | 480W |
5) 환경 감시 단위
환경 모니터링 장치 (FSU) 는 데이터 획득, 지능형 프로토콜 처리 및 통신 모듈을 통합하는 고성능 저비용 FSU (현장 감독 장치) 장치입니다.
전력 공급 및 환경 감시 시스템에서 모든 통신 스테이션이나 기지 스테이션에 설치된 스마트 DAC (데이터 획득 컨트롤러) 로,FSU는 다양한 환경 데이터와 비 지능형 장치 상태를 얻기 위해 다른 센서에 액세스하고 지능형 장치 (텔레콤 전원 공급 장치 포함) 와 통신합니다., 리?? 배터리 BMS, 에어컨 등) RS232/485, Modbus 또는 다른 종류의 통신 인터페이스를 통해.FSU는 실시간으로 다음 데이터를 캡처하고 B-인터페이스를 통해 원격 모니터링 센터에 전달, SNMP 프로토콜
환경 모니터링오폴로지 그래프:
6) 센서
다양한 센서가 ESTEL 하이브리드 에너지 통신 전력 시스템에 통합되어 전력 시스템의 운영 환경 조건에 대한 온라인 모니터링 및 경보를 제공할 수 있습니다.
| 센서 | 기능 |
| 도어 자기 센서 | 문 개방 상태 모니터링 및 경보 |
| 물 센서 | 캐비닛 물 몰입 모니터링 및 알람 |
| 연소 센서 | 연소 연소 감시 및 경보 |
| 온도 및 습도 센서 | 온도 및 습도 모니터링 및 경보 |
| 오일 레벨 센서 | 연료 레벨 모니터링 및 경보 |
