제품 상세 정보:
결제 및 배송 조건:
|
| Rectifier Module Rated power: | 3000W(176~300VAC) | System Dimension(mm): | 482.0(W)*350(D)*5U(H) |
|---|---|---|---|
| AC Distribution Input mode: | 220Vac（L-L） | DC Distribution Output voltage: | -43~-58VDC, rated value: -53.5VDC |
| Controller Signal input: | 4 AI (3 Battery temp., 1 ambient temp) ,6 DI (SPD, 6 common DI) | Environment Operating temperature: | -40℃~+75℃ |
| Weight: | ≤20kg (without rectifiers) | Input capacity: | 1×125A/2P |
| 강조하다: | 야외 통신 캐비닛에 대한 전력 시스템,전기통신용 수정기,전기통신용 수정 시스템 |
||

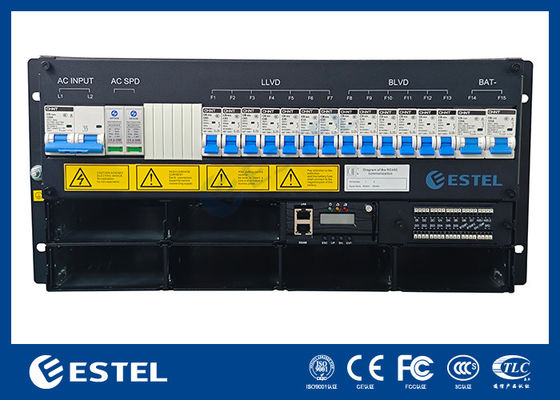

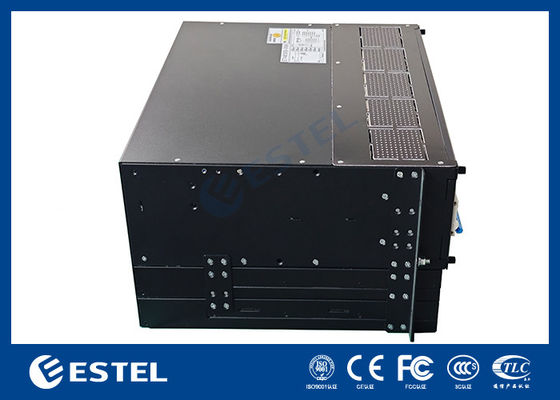

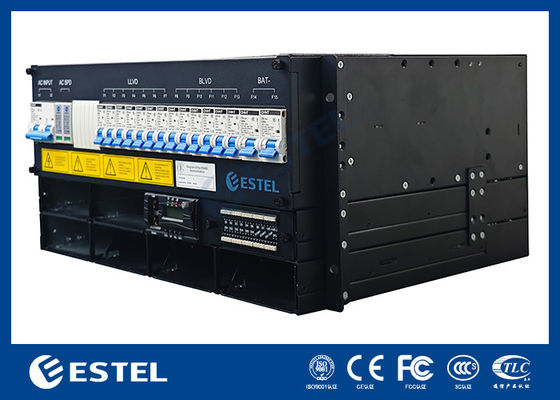

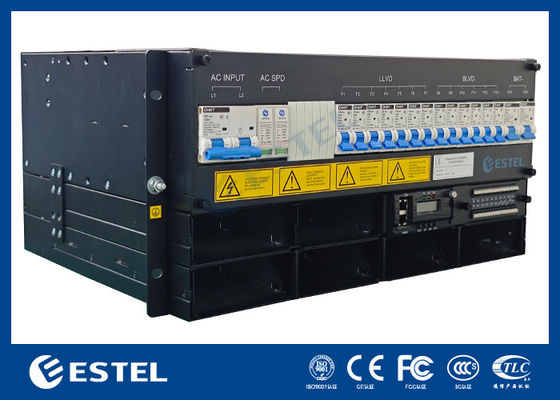

5U 임베디드 전원 시스템
1. 소개
ESTEL ET48300 M5E65A는 새로운 임베디드 소형 전원 공급 장치로, 소형 크기와 높은 전력 밀도(5U에서 최대 24KW)를 제공하는 새로운 아키텍처 설계를 특징으로 합니다. 이 시스템은 고객의 유연성을 최우선으로 합니다.
5U 높이의 소형 설계를 통해 광섬유 및 마이크로파 전송, 액세스 장치, 스위치의 중요한 애플리케이션 요구 사항을 충족합니다. 시스템 최대 전력은 300A이며 AC/배터리/부하 MCB가 있습니다. 케이블은 MCB 및 버스바와 함께 전면에서 접근합니다. MR48 시리즈 정류기와 MC2600 컨트롤러는 안전하고 안정적이며 유연한 작동을 보장합니다. 대부분의 캐비닛에 적합할 정도로 작아 이상적인 교체 장치입니다. ESTEL의 입증된 기술을 기반으로 하는 MR48 시리즈는 미래의 요구 사항을 충족할 준비가 되어 있습니다.
다국어 LCD 및 웹 디스플레이
2. 적용 시나리오
3. 사양
| 제품 모델 | ET48300 M5E65A | ||
| 시스템 | 치수(mm) | 482.0(W)*350(D)*5U(H) | |
| 무게 | ≤20kg (정류기 제외) | ||
| 냉각 방식 | 자연 냉각 | ||
| 설치 모드 | 19인치 랙 또는 캐비닛 내부에 설치 | ||
| 케이블 연결 모드 | 상단 입구 및 상단 출구 | ||
| 유지 보수 모드 | 전면 유지 보수, 모듈 등급 변경 지원 | ||
| 보호 수준 | IP20 | ||
| AC 분배 | 입력 모드 | 220Vac(L-L) | |
| 입력 용량 | 1×125A/2P | ||
| 입력 전압 범위 | 90 ~ 300Vac | ||
| AC SPD | 20kA/40kA, 8/20μs | ||
| DC 분배 | 출력 전압 | -43~-58VDC, 정격 값: -53.5VDC | |
| 최대 용량 | 18kW(6×3KW) | 24kW(6×4KW) | |
| 배터리 차단기 | 2×125A/1P | ||
| 부하 차단기 |
LLVD:3×63A/1P, 2×40A/1P, 2×32A/1P BLVD:2×16A/1P, 2×10A/1P, 2×6A/1P |
||
| 정류기 모듈 | 입력 전압 | 85VAC～300VAC, 정격 220VAC | |
| 효율 | ≥96%@피크 값 | ||
| 정격 전력 | 3000W(176~300VAC) | ||
| 작동 온도 | -40℃~+75℃(50℃ 미만에서 완전히 출력) | ||
| 치수 | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | ||
| 무게 | ≤2kg | ||
| 냉각 방식 | 팬을 이용한 강제 냉각 | ||
|
컨트롤러
|
신호 입력 | 4 AI (3 배터리 온도, 1 주변 온도), 6 DI (SPD, 6 공통 DI) | |
| 알람 출력 | 6 건식 접점 | ||
| 통신 포트 | LAN/RS232/RS485 인터페이스, LAN-SNMP, TCP/IP | ||
| 디스플레이 모드 | LCD | ||
| 환경 | 작동 온도 | -40℃~+75℃ (전 부하에서 작동할 때 온도는 50℃를 초과하지 않음) | |
| 보관 온도 | -40℃~+75℃ | ||
| 작동 습도 | 0%~95%(비응축) | ||
| 고도 | 0~3000m(고도가 2000m에서 3000m 범위 내에 있는 경우, 최대 작동 온도는 고도가 200m 증가함에 따라 1℃ 감소합니다.) | ||
4.임베디드 전원 시스템 다이어그램
5. MR483000HG2B-CS
| AC 입력 | DC 출력 | ||
| 입력 전압(공칭) | 110VAC/220VAC | 출력 전압 | -42 ~ -58VDC, 정격: -53.5VDC |
| 입력 전압 범위 | 85 ~ 290VAC | 피크 효율 | >96% |
| 최대 입력 전류 | 18A | 최대 용량 | 3000W |
| 입력 주파수 | 45 ~ 65Hz | 최대 출력 전류 | 56.1A |
| 역률 | ≥0.99 (220VAC @ 20% ~ 100% 부하) | THD | ≤5% @ 50% ~ 100% 부하 |
| 제어 및 모니터링 | 환경 | ||
| 통신 프로토콜 | CAN | EMC | EN55032 클래스 B；EN55035;IEC61000-3-2；IEC61000-3-3 |
| LED | 녹색-정상; 노란색-알람; 빨간색-고장 | 안전 | UL62368-1;EN62368-1；IEC62368-1 |
6. MR484000SG1-GS
l 최대 효율 >96.5%
l 45℃에서 75℃로 전력 감소
l 출력 전력 감소<176VAC
l 높은 전력 밀도
| AC 입력 | DC 출력 | ||
| 입력 전압(공칭) | 110VAC/220VAC | 출력 전압 | -42 ~ -58VDC, 정격: -53.5VDC |
| 입력 전압 범위 | 85 ~ 290VAC | 피크 효율 | >96.5% |
| 최대 입력 전류 | 26A | 최대 용량 | 4350W |
| 입력 주파수 | 45 ~ 65Hz | 최대 출력 전류 | 81.3A |
| 역률 | ≥0.99 (220VAC @ 20% ~ 100% 부하) | THD | <3% @ ≥50% 부하 |
| 제어 및 모니터링 | 환경 | ||
| 통신 프로토콜 | CAN | EMC | EN55032 클래스 B；EN55035;IEC61000-3-11；IEC61000-3-12 |
| LED | 녹색-정상; 노란색-알람; 빨간색-고장 | 안전 | UL62368-1;EN62368-1；IEC62368-1 |
7. MC2600 컨트롤러
주요 특징
MC2600은 Megmeet에서 개발한 차세대 DC 전원 컨트롤러입니다. 컨트롤러는 기본 프로세서로 AR 32비트 cortex-M4CPU를 채택합니다. Mc2600은 디젤 관리, VRLA 및 리튬 이온 배터리 및 태양광 모듈을 포함한 강력한 하이브리드 전원 관리 기능과 함께 다양한 기능과 사용자 친화적이고 사용하기 쉬운 인터페이스를 제공합니다.
다국어 LCD 및 웹 디스플레이
통신
24 x 아날로그 및 9 x 디지털 입력 판독값(시스템 전압, 부하 전류, 배터리 전류, 배터리 온도, 8*Dl, 8*D0 등 포함)
SNMP 프로토콜은 배터리 BMS, DG 또는 확장 기능 보드용 GET, SET 및 TRAP 4xRS485 포트를 지원합니다.
컨트롤러는 2가지 모드(Rs485 및 이더넷(WEB 또는 SNMP))로 호스트 컴퓨터와 통신합니다. WEB 브라우저를 통해 작동 매개변수 설정 및 편집, 데이터 로그 및 기록 알람 다운로드가 가능합니다. 컨트롤러와 정류기 및 태양광 모듈 간의 통신은 CAN 통신을 사용합니다.
SNMP 프로토콜은 배터리 BMS, DG 또는 확장 기능 장치용 GET, SET 및 TRAP 4xRs485 포트를 지원합니다.
시스템 시작 로그
1000개의 이벤트 알람 기록 로그, 시스템 분석을 위한 FlFO
LCD&LED
출력 전압 및 부하 전류 판독값 1000개, 기록 배터리 테스트 판독값 50개
수집 및 관리
128 x 32 LCD 화면 디스플레이로 상태, 알람, 사용자 설정에 액세스합니다. 녹색/노란색/빨간색 LED는 작동 상태 및 알람을 나타냅니다.
l 충전 전류 제한 관리
l 충전 전류 제한 관리
디지털 입력 알람
Mc2900은 Megmeet에서 개발한 최신 DC 전원 컨트롤러입니다. ARM Cortex-A8 CPU, 256Nflash, 512M SRAM 및 Linux 운영 체제를 기반으로 합니다. Mc2900은 정류기, 태양광 모듈, 풍력 모듈, Dc/Dc 모듈, HVDC 모듈 디젤, VRLA 배터리 및 리튬 이온 배터리의 관리 기능을 제공하는 더욱 강력하고 사용자 친화적이며 사용하기 쉬운 인터페이스를 제공합니다.
주요 특징
lpv4 정적/DHCP, lpv6 정적/DHCP, TCP/IP, UDP, HTTPS, SNMP V1/V2C/V3
다국어 LCD 및 웹 디스플레이
통신
컨트롤러는 2가지 모드(Rs485 및 이더넷(TcP/p, UDp, https 및 SNMp))로 호스트 컴퓨터와 통신합니다. 작동 매개변수 설정 및 편집, 작동 기록 및 알람 기록 다운로드는 WEB 브라우저를 통해 사용할 수 있습니다. 컨트롤러와 정류기 및 태양광 모듈 간의 통신은 CAN 통신을 사용합니다.
SNMP 프로토콜은 배터리 BMS, DG 또는 확장 기능 보드용 GET, SET 및 TRAP 4xRS485 포트를 지원합니다.
알람 기록 로그
200000개의 기록 알람 및 100000개의 기록 이벤트
시스템 시작 로그
5000개의 배터리 테스트 로그, 5000개의 배터리 충전 로그, 5000개의 배터리 방전 로그, 5000개의 DG 실행 로그
LCD&LED
128 x 160 LCD 화면 디스플레이로 현재 작동 조건, 알람, 사용자 설정에 액세스합니다. 녹색/노란색/빨간색 LED는 작동 상태 및 알람을 나타냅니다.
수집 및 관리
정류기, 태양광 모듈, 풍력 모듈, DC/DC 모듈, DC/AC 모듈, HVDC 모듈 데이터
Narada 및 shoto 리튬 배터리 팩 데이터 수집
l 충전 전류 제한 관리
l 온도 보상
l LVD
l 배터리 테스트
l 중간점 전압 용량 계산
l 피크 컷
l 리튬 배터리 관리
l 배터리 용량에 따라 전환
l 배터리 전압에 따라 전환
l DG 테스트
l 남은 연료 계산
l 에너지 입력 우선 순위 관리
l 정류기 에너지 절약 관리
l 정류기 회전
알람/이벤트
SPD 알람
디지털 입력 알람
