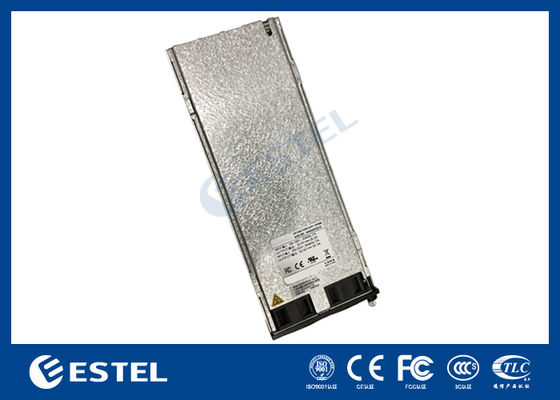

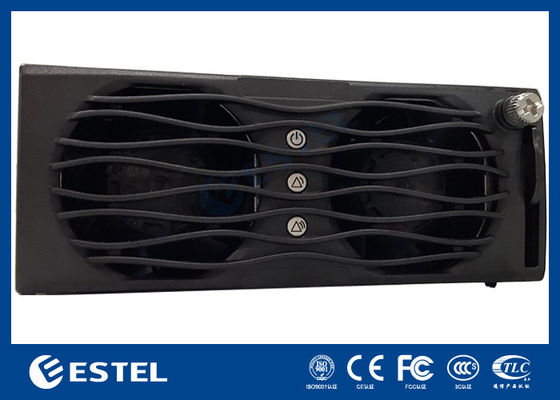

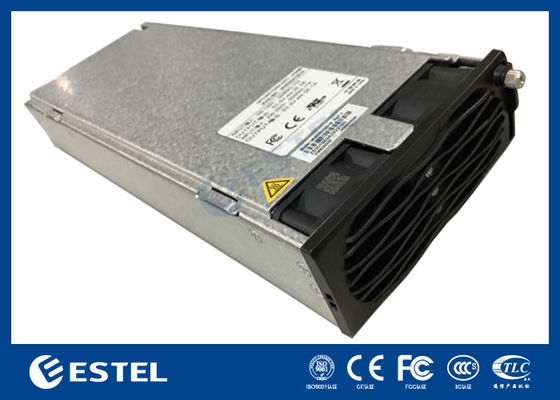

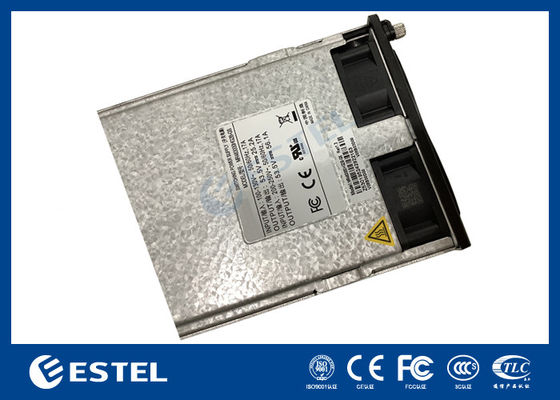

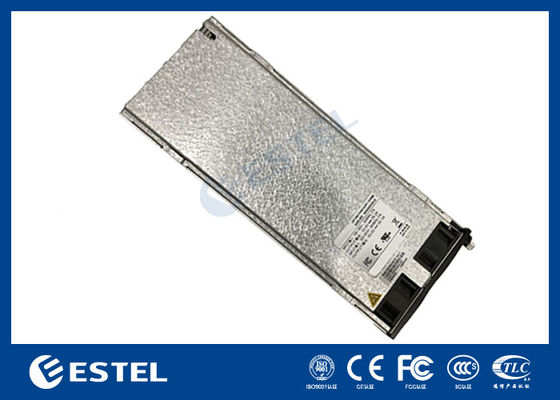

MR484000SG1 75A 고효율 통신 전원 모듈 96% 효율 폭출력 85 300VAC 핫스변이 가능

MR484000SG1 75A 고효율 통신 전원 모듈 96% 효율 광범위 입력 85 300VAC 핫 스왑 가능

1. 전기적 사양

1.1 입력 특성

참고: 1. 최소 시동 전압은 95VAC 미만입니다.

1.2 출력 특성

1.2.1 출력 전압 및 전류 조정 비율

참고: 정류기 모듈의 출력 전류 조정 및 통신 중단은 다음과 같습니다.

1) 정류기 모듈의 출력 전류는 전류 명령에 따라 조정할 수 있습니다. 조정 범위는 1A~81.3A입니다.

  2) 정류기 모듈과 모니터링 모듈 간의 통신이 1분 이상 중단되면 정류기 모듈의 출력은 자동으로 53.5V로 돌아가고

무제한 흐름.

1.2.2 출력 리플 및 노이즈

    참고: 1) 리플 및 노이즈 테스트: 리플 및 노이즈 대역폭은 20MHz로 설정됩니다.

1.2.3 출력 동적 응답

    참고: 부하 점프 사이클 4ms.

1.2.4 출력 오버슈트

    참고: 테스트 중 부하 범위: 최소에서 최대.

1.2.5 시동 출력 지연 시간

참고: 시동 지연 시간은 AC 전원이 켜진 시점부터 출력 전압이 42VDC가 될 때까지의 시간입니다.

1.2.6 전력 변환

출력 53.5~58V는 상한 전력을 기준으로 하고, 출력 42~53.5V는 외부 특성 및 비례 전력 제한을 기준으로 합니다.

위는 입력 전압에 따라 최대 출력 전력을 제한하는 곡선입니다. 모두

이론적 제한 값이며, 실제 제한은 입력 전압 정확도 (±2V), 출력 전압 정확도 (±0.6%) 및 출력 전류 정확도 (0.8A)로 인해 어느 정도 편차가 있습니다. 전력 변환 지점의 전압 오차는 <±2V.

1.2.7 출력 특성

비고: 위는 이론적 제한 값이며, 실제 제한은 전류 정확도 (전류 오차<±0.8A)로 인해 어느 정도 편차가 있습니다.

1.2.7 시동 출력 지연 시간

참고: 시동 지연 시간은 AC 전원이 켜진 시점부터 출력 전압이 42가 될 때까지의 시간입니다.

1.2.8 과온도 강하 곡선

참고:

입력이 200Vac보다 크면 출력 53.5~58V는 상한 전력을 기준으로 하고, 출력 42~53.5V는 외부 특성 및 전력 제한의 비율을 기준으로 합니다.

입력이 200Vac 미만이면 출력 53.5~58V는 입력 전력 제한에 비례하여 제한되고, 출력 42~53.5V는 외부 특성 및 입력 전력 제한에 비례하여 제한됩니다.

위는 이론적 제한 값이며, 주변 온도 정확도 (±2°), 입력 전압 정확도 (±2V), 출력 전압 정확도 (±0.6%) 및 출력 전류 정확도 (0.8A)로 인해 실제 제한에 어느 정도 편차가 있습니다. 정격 지점의 주변 온도 오차는 ±2℃ 미만입니다.

1.2.9 노이즈 전압

1.3 보호 기능

1.3.1 출력 단락그것 보호

1.3.2 출력 과전압 보호

과전압 보호는 내부 및 외부 과전압 보호로 나눌 수 있습니다. 내부 과전압 고장 범위는 58.5VDC~60.5VDC이며, 모니터링을 통해 설정할 수 있습니다. 고장 시 모듈이 잠깁니다. 외부 전압이 63VDC보다 크고 500ms 이상 지속되면 모듈이 잠깁니다. 잠금 기계 보호 상태로 들어가면 먼저 AC 전원을 분리한 다음 다시 전원을 켜야 전원이 다시 작동할 수 있습니다.

1.3.3 출력 저전압 경고

범위는 37VDC~39VDC입니다. 저전압 경보 값보다 낮으면 정상적으로 출력하고 경보를 보고합니다.

1.3.4 입력 과전압 프로보호

참고: 입력 과전압 보호는 75A 정격 부하에서 테스트해야 합니다.

1.3.5 입력 저전압 보호

1.3.6 과온도보호

1.4 통신 기능 사이 정류기 모듈 및 모니터링 모듈

CAN 버스 통신 모드는 정류기 모듈과 모니터링 모듈 간에 채택되며, 원격 소프트웨어 버전 업그레이드를 지원하며, 모듈의 주소는

주소 보드를 통해 설정할 수 있습니다.

정류기 모듈과 모니터링 간의 통신이 1분 동안 중단되면 정류기 모듈이 시작되고 출력 전압 및 전류 제한 값이 기본 값으로 돌아갑니다.

정류기 모듈의 CAN 인터페이스는 격리되어 설계되어야 합니다. CAN의 전원은 +5VDC이며, 정류기 모듈 내부에 제공됩니다.

정류기 모듈의 주요 모니터링 정보는 다음과 같습니다.

1) 전압 조정 및 전류 조정 기능: 배터리의 부동 충전 요구 사항을 충족하고 전압 조정 요구 사항을 충족합니다.

2) 단일 모듈 스위치 기계 제어;

3) 보호 및 경보 정보 피드백:

유틸리티 고장: 유틸리티 고장 (AC 입력 과전압);

모듈 보호: 온도 경고;

모듈 고장: 과전압 종료, 팬 고장, 과온도 종료 또는 모듈의 기타 내부 원인으로 인한 출력 없음;

(모듈이 절전 및 종료 상태이고, 주 전원 고장은 모듈 고장으로 보고되지 않습니다).

1.5 LED

전원 공급 장치 LED 표시등은 전원 패널 측면에 설치됩니다. 출력 상태는 아래 표에 나와 있습니다.

2. 절연 성능2.1

절연 임피던스 입력-출력

저항 고전압 입력-출력

3. 안전 표준

전원 공급 장치 안전은 다음 표준을 충족합니다.

GB4943

IEC/EN60950 IEC/EN62368-1

전원 공급 장치 안전 인증:

CE 인증 (LVD 및 EMC 지침 요구 사항)
