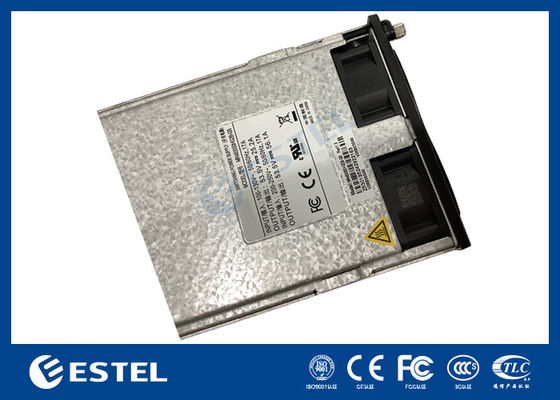

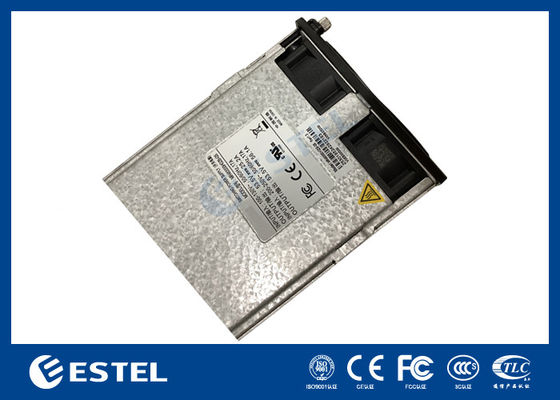

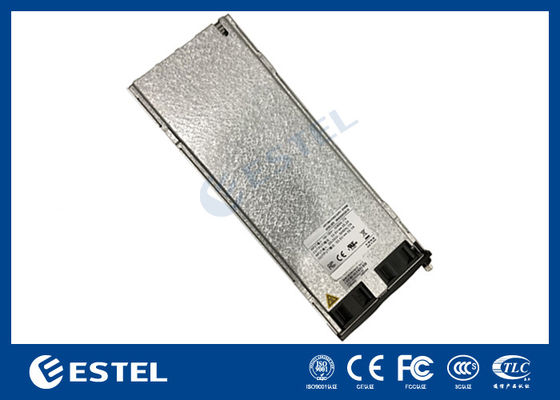

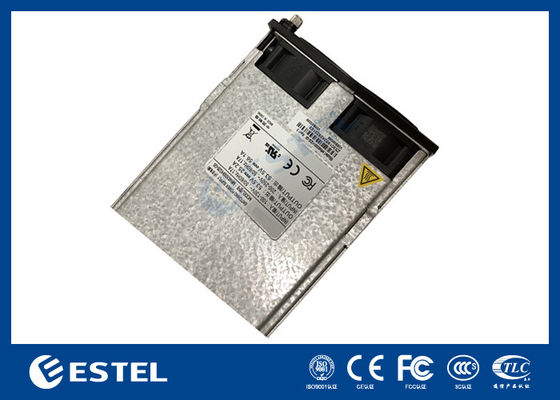

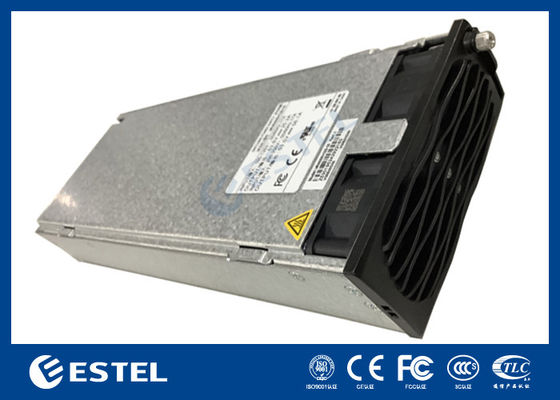

MR483000HG2B-GS 48V 3000W 고효율 수정 모듈 핫스?? 핑 가능한 넓은 입력 범위 85 290VAC
제품 상세정보
48V 3000W 수정 모듈
,뜨거운 교환 가능한 통신 전력
,넓은 입력 범위의 직렬기
MR483000HG2B-GS 48V 3000W 고효율 수정 모듈 핫스?? 핑 가능한 넓은 입력 범위 85 290VAC
MR483000HG2B-GS는 표준 AC 전압을 48Vdc로 변환하는 전원 공급 장치입니다.
통신 전원 공급 시스템
더 큰 부하 용량을 위해, 직렬 모듈은 병렬로 연결될 수 있습니다. 또는 지능형 제어에 추가 독립적인 모니터링 모듈을 사용할 수 있습니다.
직렬기 모듈은 래크와 캐비닛에 호환되도록 설계된 플러그인 모듈 단위입니다.
통신 전력 시스템의 모습
통신 전력 시스템의 모듈 도입
|
신뢰성 |
|
|
MTBF |
> 500000시간 (25°C) |
|
들리는 소리 소음 |
|
|
사양 |
≤55dB ((A) (40°C) |
통신 전력 시스템의 인터페이스 설명
모듈 금손가락의 정의통신 전력 시스템
|
핀 번호 |
핀 기능 설명 |
|
1,2 |
출력 48V |
|
3,4 |
사전 충전 |
|
5,6 |
출력 48V+ |
|
7 |
직렬기의 그룹 주소 전선 |
|
8 |
직렬기 내부 주소 전선 그룹 |
|
13 |
CANL |
|
14 |
CANH |
|
31,32 |
모듈 보호 바닥 |
|
33,34 |
AC 입력 중립 (N) |
통신 전력 시스템의 모듈 패널 도입
직렬기 모듈의 표시등의 설명통신 전력 시스템
|
지표 |
지표 색상 |
상태 |
상태 설명 |
제안 된 해결책 |
|
힘 지표 |
녹색 |
시작 |
모듈 AC 입력 정상 |
정상 상태, 아무런 조치도 필요하지 않습니다 |
|
켜 |
모듈의 AC 입력은 비정상적입니다 (출력 전력이 없습니다) 공급, 입력 전원 공급 초전압 및 저전압 등) |
입력값이 정상인지 확인합니다. 입력값이 정상인 경우 직렬기 모듈 |
||
|
4Hz 깜박이는 (4회/초) |
수동 질의 상태 |
정상 상태, 아무런 조치도 필요하지 않습니다 |
||
|
경보 지표 |
노란색 |
켜 |
비정상적인 경보가 없습니다. |
정상 상태, 아무런 조치도 필요하지 않습니다 |
|
시작 |
온도 사전 경보 (환경 온도가 65°C ~ ~ 이상) 초온도 차단) |
환기가 작동하는지 확인합니다 모듈이 차단되고 환경 온도가 정상인지 |
||
|
잠복식 종료 (모듈이 잠복식 상태에서) 가시화 시, 보호 표시기만 켜고, 모듈은 경보를 신고하지 않습니다) |
정상 상태, 아무런 조치도 필요하지 않습니다 |
|||
|
290Vac 전압 <300Vac |
입력 전압이 정상인지 확인 |
|||
|
모듈 전류 제한 |
정상 상태, 아무런 조치도 필요하지 않습니다 |
|||
|
4Hz 깜박이는 (4회/초) |
모듈 하드웨어 주소 오류 |
모듈이 위치에 삽입되어 잠겨 있는지 확인 |
||
|
0.5Hz 반짝이는 (1배/2초) |
모듈과 외부 사이의 통신이 중단되었습니다. |
직렬 모듈을 교체하거나 모니터링 모듈: 전력 시스템의 CAN 버스 배선에서 오류가 있는지 확인합니다. |
||
|
고장 표시기 |
빨간색 |
켜 |
비정상적인 경보가 없습니다. |
정상 상태, 아무런 조치도 필요하지 않습니다 |
|
시작 |
출력이 잠겨있어요 초전압 또는 모듈이 장착되지 않은 경우 |
직렬 모듈을 분리, 1 분 이상 기다립니다, 그리고 그것을 삽입 |
||
|
직렬기 모듈의 내부 결함으로 인한 출력 없음 |
직렬 모듈을 교체 |
-
