제품 상세 정보:
결제 및 배송 조건:
|
| 치수: | H750mm×W750mm×D2000mm | 유형: | 통신 전원 캐비닛 |
|---|---|---|---|
| 보증: | 12개월 | 재료: | 아연도금강판 |
| 격리: | 단열재 포함 | 내부 공간: | 19인치, 38U |
| 문: | 한 정문으로 | 설치 옵션: | 바닥 장착형 |
| 강조하다: | 옥외 통신 전원 시스템 IP65,21kW 통신 전원 인클로저,350A 정류기 옥외 전원 시스템 |
||

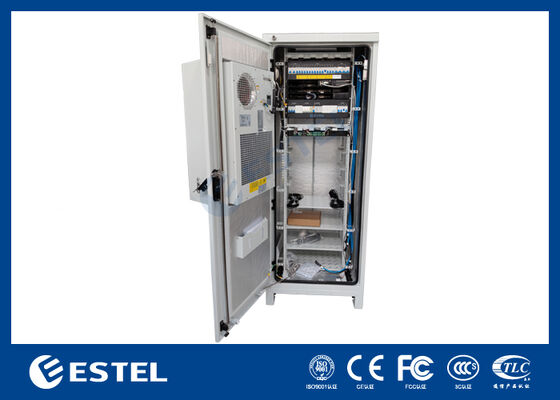

옥외 통신 전원 시스템 IP65 옥외 전원 인클로저, 21kW 350A 정류기
1. 21kW 350A 정류기가 있는 옥외 통신 전원 시스템 IP65 옥외 전원 인클로저 소개
ET7575200A-38U-21kW/350A 는 고객의 장비를 손상과 극한 기상 조건으로부터 보호하면서 통신 장비에 안정적인 전원을 공급할 수 있는 옥외 캐비닛으로, 통신 IT 장비에 안정적이고 고품질의 DC 전원을 제공합니다. 이 캐비닛은 DC 전원 공급이 필요한 옥외 통신 장비의 물리적 연결을 위한 이상적인 솔루션입니다.
2. 21kW 정류기 전원 시스템의 매개변수
통신 전원 시스템은 맞춤형 제품으로, 정류기 용량, 태양광 발전 용량, 입력 차단기, LLVD & BLVD 차단기 및 차단기 브랜드는 모두 고객의 요구 사항에 따라 결정됩니다.

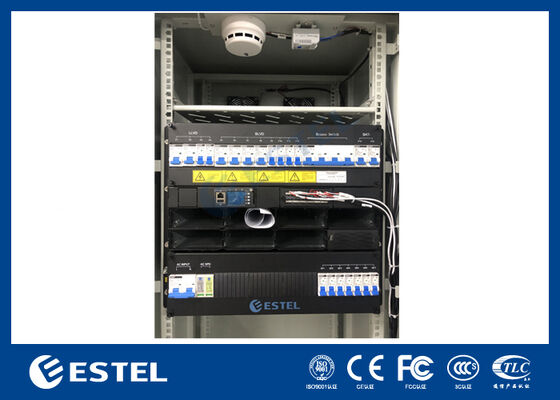

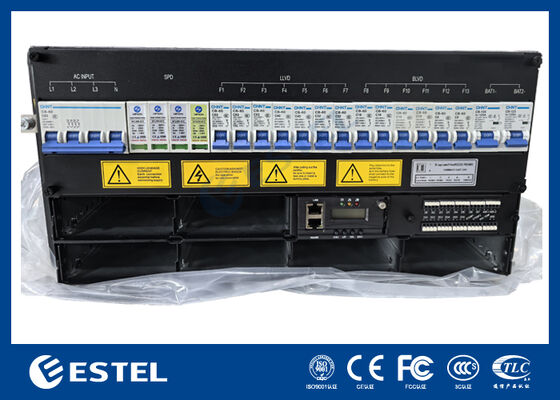

이 전원 캐비닛의 전원 시스템은 21kW 350A 순수 정류기 전원 시스템입니다. 해당 매개변수는 아래 표에 나열되어 있습니다.
| 항목 | 매개변수 | |
| 물리적 |
크기 |
W × D × H = 482.6mm × 350.6mm × 9U (H) |
|
무게 |
≤ 45kg (모듈 제외) |
|
|
설치 |
19’’ 표준 랙 장착 가능 |
|
|
케이블 라우팅 |
하단 입력 및 상단 출력 |
|
|
유지보수 |
전면 유지보수, 핫 스왑 가능 |
|
|
IP 등급 |
IP20 | |
| AC 전원 분배 |
입력 |
1상, 220VAC |
|
입력 MCB |
2× 125A/3P |
|
|
주파수 |
45-65Hz, 정격 값: 50Hz/60Hz |
|
|
AC SPD |
20kA/40kA, 8/20μs |
|
|
AC 출력 |
/ | |
|
DC 전원 분배 |
출력 |
-43VDC ~ -58VDC, 정격 출력: -53.5VDC |
| 최대 용량 | 21kW 정류기 시스템 (7× 3kW); | |
|
배터리 MCB |
2× 125A/1P |
|
| 부하 MCB |
LLVD: 2× 125A/1P, 2× 63A/1P |
|
|
BLVD: 4× 125A/1P, 4× 63A/1P |
||
|
DC SPD |
10kA/20kA, 8/20μs |
|
|
정류기 모듈 |
입력 전압 |
85VAC - 300VAC, 정격 값: 220VAC |
|
효율 |
≥ 96% |
|
|
정격 출력 전력 |
3000W |
|
|
작동 온도 |
-40℃ ~ +75℃ (50℃ @최대 부하 출력) |
|
|
크기 |
W × D × H = 106.5mm × 286mm × 41.5mm (1U) |
|
|
무게 |
≤ 2.1kg |
|
|
냉각 |
강제 공기 냉각 |
|
|
역률 |
≥ 0.99 @220VAC, 20% - 100% 부하 |
|
|
전원 모니터링 |
신호 입력 |
4방향 AI (3개의 배터리 온도 센서, 1개의 주변 온도 센서); 8방향 DI; |
|
알람 출력 |
8방향 DO |
|
|
통신 포트 |
LAN, USB, RS485, SNMP |
|
|
디스플레이 모드 |
LCD | |
3. 38U IP65 옥외 전원 인클로저의 매개변수
| 구성 | 항목 | 기술 매개변수 |
| 캐비닛 | 모델 | ET7575200A-38U |
| 보호 수준 | IP65 | |
| 외부 치수 | 2000 (H) × 750 (W) × 750 (D) mm | |
| 내부 공간 | 19’’ 표준 랙, 총 38U, 19’’ 랙과 21’’ 랙 모두에 적용 가능하며, 1칸 또는 2칸을 지원하고, 배터리 선반을 지원하며, 리튬 배터리와 납산 배터리 모두와 호환됩니다. | |
| 재료 | 단일 벽 구조, 아연 도금 강판; | |
| 절연 | 절연 폼 포함 | |
| 문 | 전면 도어 1개 (전면 유지보수) | |
| 잠금 장치 | 도난 방지 3점 잠금 장치 (패드 잠금 장치 지원) | |
| 경첩 | 내부 경첩 | |
| 코팅 | 폴리에스터 분말 코팅 | |
| 색상 | RAL7035 (또는 고객 요청에 따라) | |
| 케이블 라우팅 | 캐비닛 하단에서 케이블 입출력 | |
| 설치 | 바닥 장착 | |
| 냉각 | 에어컨 | 300W /500W/1000W 등, DC48V 또는 AC220/AC110V 지원 |
| 열 교환 | 80K/W, 100K/W 등 | |
| 팬 시스템 | 온도 조절기가 있는 비상 팬 시스템 | |
| 통신 전원 시스템 |
전원 서브 랙 (3U/6U/ect.) |
전원 입력 유형, 정류기 시스템 용량, 태양광 시스템 용량, 회로 차단기는 모두 고객의 요구에 따라 맞춤화됩니다. |
| 정류기 모듈 | 다양한 고효율 정류기 모델 선택 가능 | |
| 태양광 모듈 | 고효율 정류기 모델 선택 가능 | |
| 컨트롤러 | 전원 시스템의 모니터링, 제어 및 통신을 위한 지능형 컨트롤러 | |
| 전원 분배함 | 고객의 필요에 따라 맞춤화 가능 | |
| PDU | 다양한 전원 콘센트 표준 옵션, 맞춤화 가능 |
4. 옥외 통신 전원 시스템의 장점
