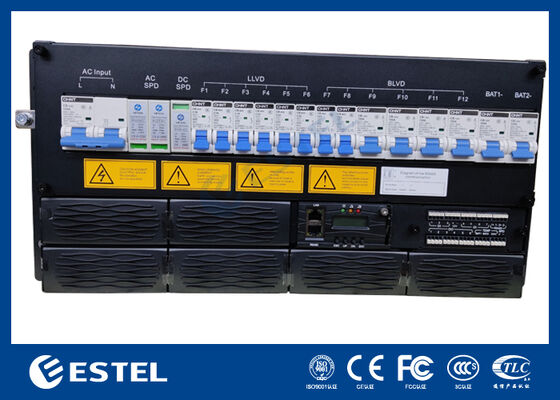

ET48300 RS485 원격 모니터링과 함께 19 인치 통신 전력 시스템
기본 특성
원산지:
심천, 중국 (본토)
브랜드 이름:
ESTEL
인증:
ISO9001, CE, 3C, FCC
모델 번호:
ET48300
부동산 거래
최소 주문 수량:
1
가격:
535-3338 usd
지불 조건:
L/C, D/A, D/P, T/T, 서부 동맹
공급능력:
달 당 80,00 세트
제품 요약
ET48300 RS485 원격 모니터링 기능이 있는 19인치 통신 전원 시스템 18kw 96% 효율 통신 전력 시스템 제품 개요 ET48300-M5S65 DC 랙 전원 시스템은 신뢰할 수 있는 DC 배전이 필요한 통신 인프라, 데이터 센터 운영 및 산업 애플리케이션을 위해 특별히 설계된 탄력적인 고용량 DC 전원 솔루션을 제공합니다. 220VAC 125A/2P를 수용합니다.(이중 라이브 라인 지원) 입력을 제공하고 –43VDC ~ –58VDC 사이에서 조정 가능한 안정적인 DC 출력을 제공하며 공칭 작동 지점은 –53.5VDC입니다...
제품 상세정보
강조하다:
19인치 통신 전원 시스템
,통신 전원 시스템 RS485
,원격 모니터링 통신 전원 시스템
Dimension:
482.6(W)*350.0(D)*5U(H)
Max Rectifier Power:
18kW
Rectifier Module:
3kw, 6개
Controller:
MC2600
SNMP:
지원하다
rs485:
지원하다
Customizable:
지원하다
Package:
판지/나무로 되는 케이스
제품 설명
ET48300 RS485 원격 모니터링 기능이 있는 19인치 통신 전원 시스템
18kw 96% 효율 통신 전력 시스템 제품 개요
ET48300-M5S65 DC 랙 전원 시스템은 신뢰할 수 있는 DC 배전이 필요한 통신 인프라, 데이터 센터 운영 및 산업 애플리케이션을 위해 특별히 설계된 탄력적인 고용량 DC 전원 솔루션을 제공합니다. 220VAC 125A/2P를 수용합니다.(이중 라이브 라인 지원) 입력을 제공하고 –43VDC ~ –58VDC 사이에서 조정 가능한 안정적인 DC 출력을 제공하며 공칭 작동 지점은 –53.5VDC입니다. 최대 출력 용량 18kW를 제공하는 이 시스템은 수요가 많은 설치를 안정적으로 지원하는 동시에 96%가 넘는 전력 변환 효율을 달성합니다.
DC 배전반에는 2*125A/1P 배터리 회로 차단기가 장착되어 있으며 안전하고 유연한 전원 관리를 위한 LLVD 및 BLVD 기능이 포함되어 있습니다. 시스템 인텔리전스는 아날로그 센서 입력 3개, 디지털 상태 입력 7개, 구성 가능한 무전압 릴레이 6개를 갖춘 전용 컨트롤러를 통해 제공됩니다. RS232/485 및 SNMP 인터페이스를 통해 원격 모니터링 및 관리가 가능하며, 통합 LCD 디스플레이를 통해 로컬 상태 보기 및 구성이 가능합니다.
18kw 96% 효율 통신전력시스템의 정류모듈
모듈식 중복 설계를 특징으로 하는 이 시스템은 N+1 중복성을 위해 구성된 최대 6*3000W 정류기 모듈을 지원하며 각 소형 모듈의 무게는 2kg 미만입니다. 정류기는 강제 공기 냉각을 활용하고, 거의 1에 가까운 역률(≥0.99)을 달성하고, 효율적이고 깨끗한 전력 변환을 위해 낮은 총 고조파 왜곡(THDi ≤5%)을 유지합니다. 전면 액세스 유지 관리, 상단 패널 케이블 연결 및 IP20 유입 보호 기능을 갖춘 3U 랙 장착형 섀시는 작동 안전성, 서비스 용이성 및 표준 19인치 캐비닛에 대한 간단한 통합을 강조합니다.
18kw 96% 효율의 통신전력시스템
ET48300-M5S65 DC 랙 전원 시스템은 신뢰할 수 있는 DC 배전이 필요한 통신 인프라, 데이터 센터 운영 및 산업 애플리케이션을 위해 특별히 설계된 탄력적인 고용량 DC 전원 솔루션을 제공합니다. 220VAC 125A/2P를 수용합니다.(이중 라이브 라인 지원) 입력을 제공하고 –43VDC ~ –58VDC 사이에서 조정 가능한 안정적인 DC 출력을 제공하며 공칭 작동 지점은 –53.5VDC입니다. 최대 출력 용량 18kW를 제공하는 이 시스템은 수요가 많은 설치를 안정적으로 지원하는 동시에 96%가 넘는 전력 변환 효율을 달성합니다.
DC 배전반에는 2*125A/1P 배터리 회로 차단기가 장착되어 있으며 안전하고 유연한 전원 관리를 위한 LLVD 및 BLVD 기능이 포함되어 있습니다. 시스템 인텔리전스는 아날로그 센서 입력 3개, 디지털 상태 입력 7개, 구성 가능한 무전압 릴레이 6개를 갖춘 전용 컨트롤러를 통해 제공됩니다. RS232/485 및 SNMP 인터페이스를 통해 원격 모니터링 및 관리가 가능하며, 통합 LCD 디스플레이를 통해 로컬 상태 보기 및 구성이 가능합니다.
18kw 96% 효율 통신전력시스템의 정류모듈
모듈식 중복 설계를 특징으로 하는 이 시스템은 N+1 중복성을 위해 구성된 최대 6*3000W 정류기 모듈을 지원하며 각 소형 모듈의 무게는 2kg 미만입니다. 정류기는 강제 공기 냉각을 활용하고, 거의 1에 가까운 역률(≥0.99)을 달성하고, 효율적이고 깨끗한 전력 변환을 위해 낮은 총 고조파 왜곡(THDi ≤5%)을 유지합니다. 전면 액세스 유지 관리, 상단 패널 케이블 연결 및 IP20 유입 보호 기능을 갖춘 3U 랙 장착형 섀시는 작동 안전성, 서비스 용이성 및 표준 19인치 캐비닛에 대한 간단한 통합을 강조합니다.
18kw 96% 효율 통신전력시스템의 장점
광범위한 AC 입력(85VAC~300VAC) - 배터리로 전환하지 않고도 심각한 전압 저하 및 과전압 이벤트에도 작동합니다.
>96% 효율성 – 열 발생 및 전기 비용 최소화
176~300VAC 입력에서 3000W 출력 – 1U 폼 팩터의 높은 전력 밀도
-40℃ ~ +75℃ 작동 범위 – 50℃ 미만의 최대 정격 출력, 극한 기후에서도 안정적
≥0.99 역률 및 ≤5% THD – 고조파 왜곡을 최소화한 그리드 친화적 작동
명세서18kw 96% 효율의 통신전력시스템
| 유형 | ET48300-M5S65 | |||
| 체계 | 차원 | 482.6(W)*350.0(D)*5U(H) | ||
| 무게 | ≤25kg(정류기 제외) | |||
| 냉각 모드 | 자연 냉각 | |||
| 설치 모드 | 19인치 랙 또는 캐비닛 내부에 설치됨 | |||
| 케이블링 모드 | 상단 입구 및 상단 출구 | |||
| 유지 관리 모드 | 전면 유지보수, 지원모듈 등급 변경 | |||
| 보호 수준 | IP20 | |||
| 교류 분포 |
입력 모드 | 220VAC 125A/2P (듀얼 라이브 라인 지원) | ||
| 입력 주파수 | 45~65Hz, 정격값: 50Hz/60Hz | |||
|
AC SPD
|
20kA/40kA, 8/20μs | |||
| DC 분포 |
출력 전압 | -43~-58VDC, 정격값: -53.5VDC | ||
| 최대 용량 | 18kW(6*3kw, N+1 이중화) | |||
| 배터리 차단기 | 2*125A/1P | |||
| 부하 차단기 |
LLVD: 2*63A/1P+4*100A*1P BLVD: 3*16A/1P+3*32A/1P |
|||
| DC SPD |
10kA/20kA, 8/20μs |
|||
| 정류기 | 입력 전압 | 85VAC~300VAC, 정격 220VAC | ||
| 능률 | >96% | |||
| 정격 출력 | 3000W(176~300VAC) | |||
| 작동 온도 | -40℃~+75℃(50℃ 이하에서 완전 출력) | |||
| 차원 | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | |||
| 무게 | 2kg 이하 | |||
| 냉각 모드 | 강제 냉각 | |||
| 역률 | ≥0.99 | |||
| THD | 5% 이하 | |||
| DC 출력 | –43 ~ –58VDC, 정격 –53.5VDC, 최대 55A | |||
| 제어 장치 | 신호 입력 | AI 3개(주변 온도 3개), DI 7개 | ||
| 경보 출력 | 6 건식 접촉 | |||
| 통신 포트 | RS232/485, SNMP | |||
| 디스플레이 모드 | LCD | |||
| 환경 | 운영 중 온도 |
-40℃ ~ +65℃ (최대 출력 50℃ 이하) | ||
| 보관온도 | -40℃~+70℃ | |||
| 작동 습도 | 5%~95%(비응축) | |||
| 고도 | 0~3000m(고도가 2000m~3000m 범위 내인 경우 최대 작동 고도가 200m 높아질수록 기온은 1℃씩 감소합니다.) |
|||

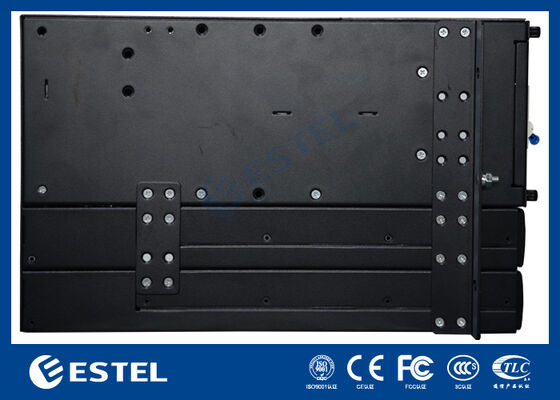

측면 구조18kw 96% 효율의 통신전력시스템

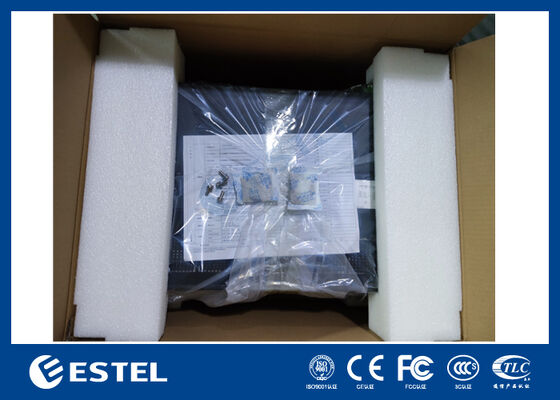

18kw 96% 효율 통신 전력 시스템 패키지
