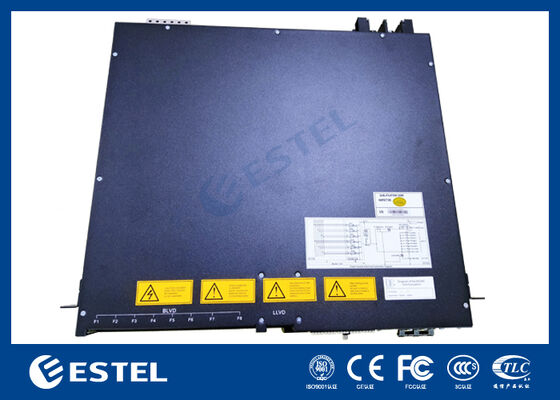

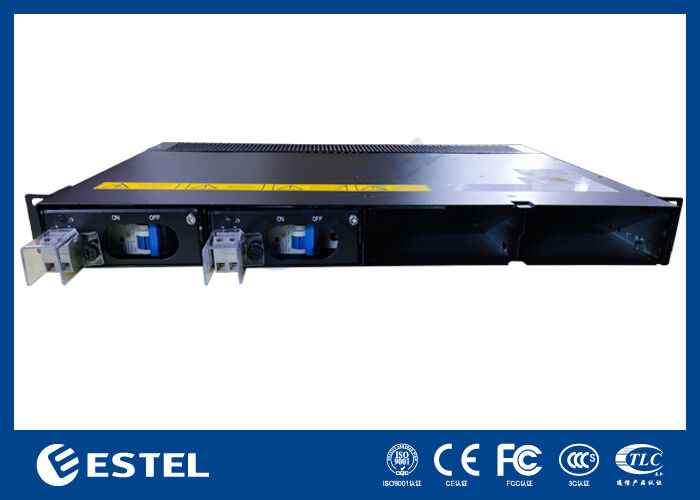

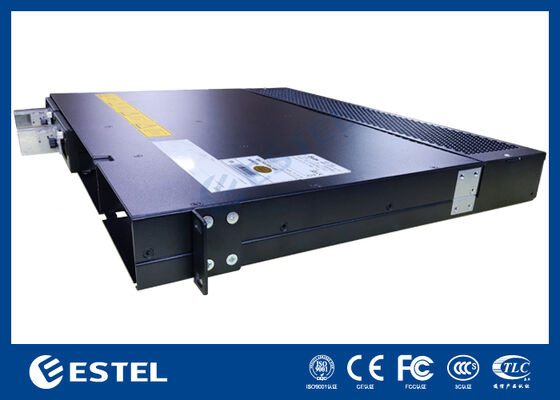

1U 4 슬롯 인버터 엑스펜션 셸프
제품 상세정보
4슬롯 인버터 확장 랙
,통신 백업 전원 인버터
,1U 인버터 랙
통신 백업 전원 시스템용 1U 4 슬롯 인버터 확장 선반
개요1U 랙 장착형 확장 선반
EU-MSBS230H-8000VAN-1U는 48VDC~230VAC 통신 백업 전원 시스템용으로 설계된 1U 4슬롯 인버터 확장 선반입니다. AC 백업 전원이 필요한 통신 또는 네트워크 전원 플랫폼에 인버터 모듈을 설치하기 위한 확장 서브랙으로 사용됩니다.
본 제품은 독립형 인버터 전원 시스템이 아닙니다. 컨트롤러, 차단기, 배전 및 시스템 관리 기능을 포함하는 호환 가능한 주 전원 선반에 연결해야 합니다. 호스트 선반과 통합되면 EU-MSBS230H-8000VAN-1U는 통신 캐비닛, 네트워크 랙 및 통신 사이트의 AC 백업 용량을 확장할 수 있는 컴팩트하고 확장 가능한 방법을 제공합니다.
1U 랙 일체형 구조와 4슬롯 모듈형 설계를 갖춘 이 확장 선반은 컴팩트한 캐비닛 레이아웃을 유지하면서 유연한 인버터 용량 확장이 필요한 통신 시스템에 적합합니다. 귀하의 원문에 따르면 관련 인버터 모듈은 2000W급 통신 인버터 모듈이므로 완전히 장착된 선반은 호스트 시스템 내에서 최대 4개의 호환 가능한 인버터 모듈 위치를 지원하도록 배치할 수 있습니다.
주요 기능 1U 랙 장착형 확장 선반
EU-MSBS230H-8000VAN-1U는 1U 랙 마운트 설계를 사용하므로 설치 공간이 제한된 통신 및 네트워크 캐비닛에 적합합니다. 슬림한 프로파일 덕분에 캐비닛 공간을 효율적으로 사용하는 동시에 모듈식 인버터 배포를 지원합니다.
4슬롯 모듈식 구성
이 모델은 호환되는 인버터 모듈을 설치하기 위한 4개의 모듈 슬롯으로 설계되었습니다. 이는 통신 전력 시스템 내에서 AC 백업 기능을 확장하기 위한 모듈형 캐리어 역할을 합니다.
48VDC~230VAC 백업 전원 시스템용으로 설계됨
확장 선반은 48VDC 버스를 사용하고 인버터 모듈을 통해 230VAC 백업 출력이 필요한 통신 시스템용으로 설계되었습니다. 이는 키 부하에 대한 중단 없는 AC 지원이 필요한 통신 캐비닛, 네트워크 노드 및 전송 사이트에 적합합니다. 단일 모듈 소스 텍스트에서는 230VAC 출력 기능을 갖춘 48V 통신 인버터 아키텍처를 설명합니다.
주 전원 선반과 함께 작동
EU-MSBS230H-8000VAN-1U에는 컨트롤러 또는 차단기 섹션이 포함되어 있지 않습니다. 모니터링, 제어, 보호 및 배전을 처리하는 호환 가능한 기본 선반과 함께 사용해야 합니다. 이는 업로드한 노트의 핵심 사항이며 웹사이트에 명확하게 반영되어야 합니다.
확장 가능한 AC 백업 확장
선반은 인버터 확장 프레임으로 제작되므로 사용자는 현장 요구 사항에 따라 호환되는 인버터 모듈을 추가하여 AC 백업 용량을 늘릴 수 있습니다. 이 구조는 유연한 용량 계획이 필요한 모듈형 통신 전력 플랫폼에 적합합니다.
캐비닛 친화적인 백업 AC 솔루션
이 제품은 부피가 큰 독립형 인버터 장비를 사용하지 않고 통합 백업 AC 출력이 필요한 통신 및 네트워크 캐비닛에 사용하도록 고안되었습니다. 업로드된 자료는 캐비닛 기반 통신 시스템 및 백업 AC 시나리오에 대한 관련 모듈을 배치합니다.
기술 사양1U 랙 장착형 확장 선반
|
사양 |
세부 |
|
모델 |
EU-MSBS230H-8000VAN-1U |
|
제품 유형 |
인버터 확장선반/증설 서브랙 |
|
시스템 적용 |
48VDC~230VAC 통신 백업 전원 시스템 |
|
선반 높이 |
1U |
|
모듈 슬롯 |
슬롯 4개 |
|
설치 유형 |
랙 일체형 확장 선반 |
|
제어 장치 |
이 선반에는 포함되어 있지 않습니다. |
|
차단기/분배 |
이 선반에는 포함되어 있지 않습니다. |
|
시스템 운영 |
호환 가능한 주 전원 선반과 함께 작동해야 함 |
|
출력 아키텍처 |
통신 DC 전원 시스템 내 백업 AC 확장 |
|
호환 가능한 모듈 유형 |
2000W급 통신 인버터 모듈 |
|
최대 지원 모듈 수량 |
4개의 인버터 모듈 위치 |
|
일반적인 확장 용량 |
최대 4개의 호환 가능한 인버터 모듈 |
|
일반적인 사용 |
통신 및 네트워크 캐비닛을 위한 AC 백업 확장 |
제품 포지셔닝1U 랙 장착형 확장 선반
EU-MSBS230H-8000VAN-1U는 완전한 통합 인버터 시스템이 아닌 확장 선반으로만 포지셔닝해야 합니다. 실제 시스템 아키텍처에서 기본 선반은 다음을 제공합니다.
-
컨트롤러 및 모니터링
-
회로 차단기
-
보호 및 경보 관리
-
시스템 배포 및 조정
이 제품은 주로 기존 통신 백업 AC 전원 시스템에 인버터 용량을 추가하기 위한 모듈 캐리어 및 확장 플랫폼 역할을 합니다.
일반적인 응용 분야
-
통합 AC 백업 출력이 필요한 통신 캐비닛
-
48V 배터리 버스를 갖춘 통신 전원 시스템
-
전송 및 액세스 네트워크 사이트
-
실외 또는 실내 네트워크 캐비닛
-
엣지 통신 노드
-
모듈형 백업 AC 공급 장치가 필요한 산업 및 유틸리티 통신 시스템
이러한 적용 방향은 업로드된 관련 인버터 모듈 설명 및 확장 선반 사용 시나리오와 일치합니다.
왜 선택해야 할까요?1U 랙 장착형 확장 선반
EU-MSBS230H-8000VAN-1U는 통신 전력 플랫폼에서 백업 AC 기능을 확장할 수 있는 실용적이고 공간 효율적인 방법을 제공합니다. 1U 컴팩트 디자인, 4슬롯 구조, 메인 쉘프 통합 아키텍처 덕분에 캐비닛 기반 AC 백업 확장을 위한 모듈식 솔루션이 필요한 통신 사업자 및 시스템 통합업체에 적합합니다.
-
