ET48100P5E22 통신 네트워크용 랙 탑재 DC 전력 배급 시스템 8개의 피더 출력 2개의 배터리 입력 및 통합 모니터링
제품 상세정보
랙 마운트 통신 전력 시스템
,모니터링 기능이 있는 DC 전력 분배
,통신 전력 시스템 8개 출력
ET48100P5E22 통신 네트워크용 랙 탑재 DC 전력 배급 시스템 8개의 피더 출력 2개의 배터리 입력 및 통합 모니터링
DC 전력 분배 시스템의 제품 설명

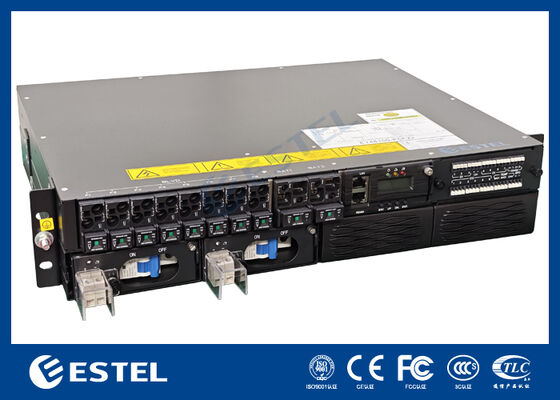

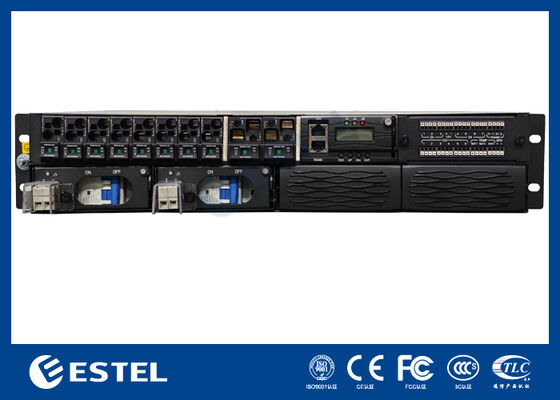

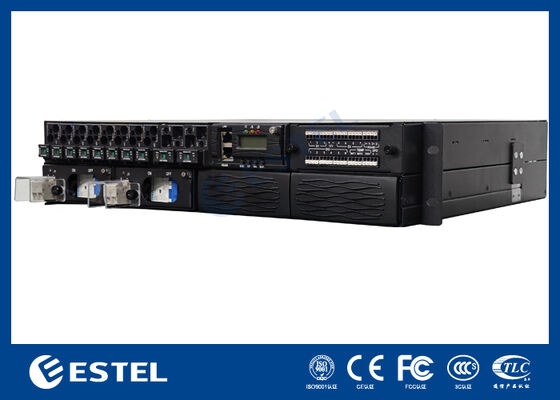

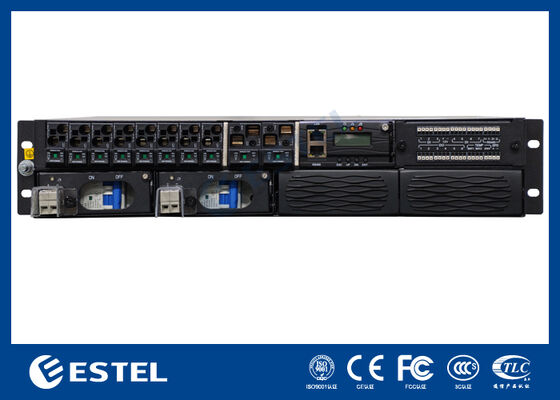

ET48100-P5E22는 랙에 장착된 DC 전력 분배 시스템으로, 중앙 집중식 DC 분배가 필요한 통신 캐비닛, 통신 사이트 및 네트워크 장비 방,배터리 접속 및 원격 모니터링제품 이미지에 근거하여, 시스템은 컴팩트한 수평 체시, 전면 접속 전선 배열 및 통합 컨트롤러를 갖추고 있습니다.공간 효율성과 서비스 편의성이 중요한 캐비닛 설치에 적합합니다.전면 패널은 피더 출력 영역, 배터리 입력 영역, 제어 및 통신 영역 및 경보 / 신호 단말 영역으로 명확하게 나뉘어있어 설치가 용이합니다.회로 식별 및 유지 관리.
DC 전력 분배 시스템의 주요 특징
• 상단 표지판에 표시된 모델: ET48100-P5E22
• 통신용 캐비닛 통합을 위한 랙에 장착된 컴팩트 체시
• F1에서 F8까지 표시 된 8 개의 DC 피더 위치
• BAT1 및 BAT2로 표시된 2 개의 배터리 입력 포트
• 앞 배포 부위에 표시 된 1 BLVD 위치
• LCD 디스플레이, 상태 LED 및 조작 키와 함께 통합 된 컨트롤러
• 1개의 LAN 포트와 1개의 RS485 포트를 포함한 내장 통신 포트
• DI, DO, 온도, 배터리 및 환경 연결을 위한 별도의 신호 단말 블록
• 전선, 검사 및 유지보수를 단순화하기 위한 전면 접근 설계
DC 전력 분배 시스템의 기술 사양
|
항목 |
사양 |
|
모델 |
ET48100-P5E22 |
|
제품 종류 |
랙에 장착된 DC 전력 분배 시스템 |
|
설비 유형 |
수평 래크 / 캐비닛 설치 |
|
장막 구조 |
전면 접근 방식의 낮은 프로필 금속 차체 |
|
피더 출력량 |
8개의 피더 방식, F1F8로 표시됩니다. |
|
배터리 입력량 |
2개의 배터리 입력, BAT1 및 BAT2로 표시 |
|
부하 단절 라벨 |
BLVD로 표시된 위치 1개 |
|
컨트롤러 디스플레이 |
전면판에 통합된 LCD 화면 |
|
컨트롤러 키 |
4개의 키: ESC, UP, DN, ENT |
|
컨트롤러 상태 LED |
디스플레이 위에 보이는 4개의 앞 표시기 |
|
네트워크 포트 |
1 × LAN 포트 |
|
일련 통신 포트 |
1 × RS485 포트 |
|
디지털 입력 터미널 |
7 DI 단말기, DI 1 ′′7 |
|
디지털 출력 터미널 |
6 DO 터미널, 표지판 DO 1?? 6 |
|
보조 신호 표시 |
터미널 표시는 12V, TEMP, BAT1, BAT2, ENV, SPD |
|
추가 RS485 신호 터미널 |
신호 터미널 블록에 RS485+ / RS485-로 표시 |
|
전면 배포 레이아웃 |
하나의 전면판에 통합된 피더, 배터리, 컨트롤러 및 단말기 섹션 |
|
기계적 접근 |
전면 운영 및 서비스 |
|
장착 브래킷 |
차체의 양쪽에 설치된 래크 귀 |
|
적용 |
통신용 캐비닛, 통신실, 송신장, DC 백업 및 유통 시스템 |
DC 전력 분배 시스템의 운영 지침
-
ET48100-P5E22을 표준 래크나 캐비닛에 설치하고 옆 장착 브래킷을 사용한다.
-
프로젝트 설계에 따라 F1에서 F8로 표시된 전면 분배 부문을 통해 피더 회로를 연결하십시오.
-
BAT1 및 BAT2 위치를 통해 배터리 문자열을 연결하고 착공하기 전에 올바른 극성을 확인합니다.
-
LAN 또는 RS485 인터페이스를 사용하여 상태를 감시하고 경보 보고를 위한 모니터링 플랫폼에 시스템을 연결합니다.
-
DI, DO, TEMP, BAT 및 ENV의 표시에 따라 단말기 블록을 통해 외부 신호를 유도하십시오.
-
