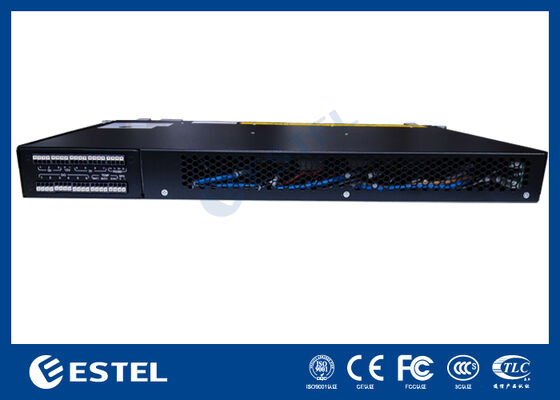

원격 관리 및 제어로 통신을 위한 통신 수정 시스템

제품 개요

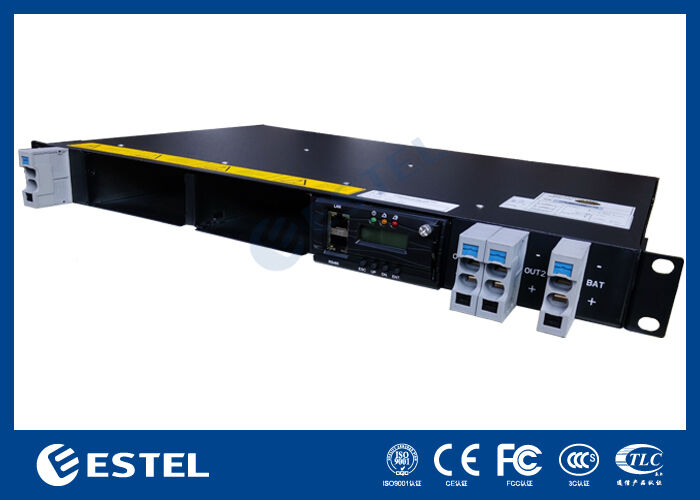

ET4860-M3I21DC 랙 전력 시스템은 통신 인프라, 데이터 센터 운영,안정적인 DC 전력 배포가 필요한 산업용 용도. 220VAC 단相 입력을 수용하고, 43VDC에서 58VDC 사이를 조절할 수 있는 안정적인 DC 출력을 제공하며, 명목 작동점은 53.5VDC입니다. 최대 출력 용량은 6kw입니다.이 시스템은 96% 이상의 전력 변환 효율을 달성하는 동시에 높은 수요를 요구하는 설비를 안정적으로 지원합니다..

모듈형 및 과잉 디자인으로 구성된 시스템은 N + 1 과잉을 위해 구성된 최대 2 * 3000W 직렬 모듈을 지원하며 각 컴팩트 모듈은 2kg 이하입니다.직렬기는 강압 공기 냉각을 사용합니다., 거의 단위 전력 요인 (≥ 0.99) 을 달성하고 효율적이고 깨끗한 전력 변환을 위해 낮은 총 하모닉 왜곡 (THDi ≤ 5%) 을 유지합니다. 전면 액세스 유지보수, 상단 패널 케이블,IP20 침투 보호, 1U 랙 장착 체시는 운영 안전, 서비스 용이성 및 표준 19 인치 캐비닛에 대한 간결한 통합을 강조합니다.

시스템

• 차원: 482.0 ((W) × 350.0 ((D) × 1U ((H)

• 무게: ≤10kg (정직기 없이)

• 냉각 모드: 자연 냉각

• 설치 방식: 19 인치 랙 또는 캐비닛 내부에 설치

• 케이블 방식: 상부 입구와 상부 출구

• 유지보수 방식: 앞쪽 유지보수, 지원 모듈 등급 변경

• 보호 수준: IP20

AC 분포

• 입력 모드:220VAC 단전기

• 입력 주파수: 45~66Hz, 등급 값: 50Hz/60Hz

DC 분포

• 출력 전압: ¥43 ~ ¥58VDC, 등급 값: ¥53.5VDC

• 최대 용량:6kW ((2*3kW, N+1 리던스)

• 배터리 차단기: 1U 부착 터미널*2

• 로드 브레이커:BLVD:1U 푸시인 터미널*2

정제기

• 입력 전압:85VAC ~ 300VAC, 220VAC 등급

• 효율성: >96%

• 정량 전력: 3000W (176~300VAC)

• 작업 온도: ∼40°C ~ +75°C (전력 50°C 이하)

• 차원: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• 무게: ≤2kg

• 냉각 모드: 강제 냉각

• 전력 요인: ≥099

• THD: ≤5%

• 동전 출력: 43~58VDC, 평점 53.5VDC, 최대 55A

컨트롤러

• 신호 입력: 3 AI (3 환경 온도), 7 DI

• 경보 출력: 6 건조 접촉

• 통신 포트: RS232/485, SNMP

• 표시 모드: LCD

환경

• 작동 온도: 40°C ~ +65°C (전력 50°C 이하)

• 저장 온도: ∼40°C ~ +70°C

• 작동 습도: 5% ~ 95% (비 응축)

• 고도: 0 ~ 3000m (고도가 2000m ~ 3000m 범위 내에 있다면, 최고 운영 온도는 고도가 200m 증가함에 따라 1 °C 감소합니다.)
