제품 상세 정보:
결제 및 배송 조건:
|
| 정류기 치수: | 482.5mm(W)*350mm(D)*12U(H) | AC 입력 전압: | 단상 220VAC |
|---|---|---|---|
| 직류 입력 전압: | 120VDC~425VDC | 출력 용량: | 16kw+16kw(N+1 이중화) |
| 정류기 모듈: | 4*4kw | 태양광 모듈: | 6*3kw |
| 부하 보호: | LLVD/BLVD | 의사소통: | RS485/SNMP |
| 강조하다: | 30kw 하이브리드 전력 정류기,12U 통신 전력 시스템,RS485 통신 정류기 |
||

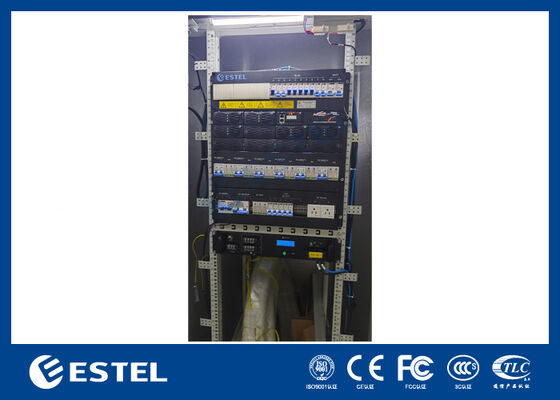

96% 고효율 12U 하이브리드 전력 정류기 시스템 RS485 통신
제품 개요의 12U 하이브리드 전력 정류기 시스템
이 12U 하이브리드 전력 정류기 시스템은 통신 인프라, 중대형 데이터 센터 및 까다로운 환경 조건을 위해 설계되었으며 안정적인 AC 및 DC 전력 분배를 제공합니다. 220V AC 및 태양광(PV)의 이중 입력을 수용하며 -43V ~ -58V(일반적으로 -53.5V)로 조절 가능한 정밀하게 조절된 DC 출력을 생성합니다. 또한, 이 시스템은 클래스 C 서지 보호 기능을 갖춘 16A의 110V AC 출력을 제공합니다. 최대 30kW 용량과 대부분의 부하 범위에서 96%를 초과하는 변환 효율로 에너지 소비 및 관련 냉각 요구 사항을 크게 줄입니다.

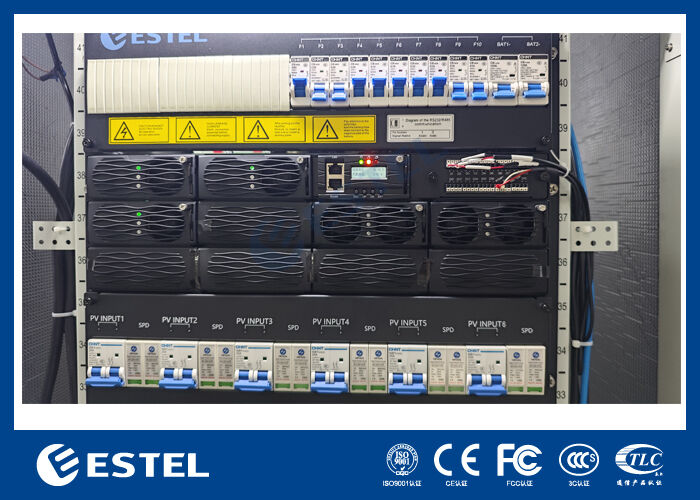

연속 작동을 위해 제작된 이 정류기는 최대 10개의 핫스왑 모듈(PV에서 전력을 공급받는 6*3kw 및 AC에서 전력을 공급받는 4*4kw)을 수용하며 N+1 또는 그 이상의 이중화 구성을 지원합니다. 각 모듈은 강제 공랭식 냉각, 능동 역률 보정(PFC ≥ 0.99) 및 낮은 총 고조파 왜곡(THDi ≤ 5%) 기능을 갖추어 깨끗한 그리드 상호 작용 및 안정적인 출력을 보장합니다. 모든 구성 요소는 IP20 등급의 12U, 19인치 랙 마운트형 섀시에 설치됩니다. 전면 액세스 핫스왑 기능은 유지 보수를 단순화하며, 후면 장착 구리 버스바는 저임피던스, 고전류 연결 경로를 제공합니다.
통합 DC 분배에는 배터리 저전압 차단(BLVD)이 포함되어 있어 정전 시 중요한 배터리 예약을 보존하기 위해 우선적인 부하 차단을 가능하게 합니다. 고급 시스템 컨트롤러는 아날로그 입력(AI), 디지털 입력(DI) 및 디지털 출력(DO)을 통해 포괄적인 모니터링 및 프로그래밍 가능한 로직을 제공합니다. RS485 및 SNMP 인터페이스를 통해 원격 관리가 지원되어 운영자에게 경보, 성능 지표 및 정류기 상태에 대한 완전한 가시성을 제공합니다. 전면 패널 LCD를 통해 편리한 현장 구성 및 진단도 가능합니다.
기본사양 12U 하이브리드 전력 정류기 시스템의
| 치수 | 482.5mm(W)*350mm(D)*12U(H) |
| 무게 | ≤50kg (정류기 제외) |
| 냉각 모드 | 자연 냉각 |
| 설치 모드 | 19인치 랙 마운트 |
| 유지 보수 | 전면 유지 보수, 모듈 등급 변경 지원 |
| 보호 등급 | IP20 |
전력 분배12U 하이브리드 전력 정류기 시스템의
|
|
입력 전압 | 단상 220VAC |
| 입력 차단기 | 2*125A 2P (하나는 백업용) | |
| 입력 주파수 | 45~65Hz, 정격 값: 50Hz/60Hz | |
| 출력 | 110VAC, 2*63A 1P, 3*32A 1P | |
| SPD | 20/40KA, 8/20us | |
|
|
입력 전압 | 120VDC ~ 425VDC |
| 입력 차단기 | 6*25A 2P | |
| SPD | 20/40KA, 8/20us | |
| 출력 전압 | -43~-58VDC, 정격 값: -53.5VDC | |
|
|
16kw+18kw(N+1 이중화) |
|
| 배터리 차단기 | 2*125A 1P 회로 차단기 | |
| 부하 차단기 | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
정류기 모듈12U 하이브리드 전력 정류기 시스템의
| 입력 전압 | 85VAC ~ 300VAC, 정격 220VAC |
| 효율 | >96% |
| 정격 출력 | 4000W(176~300VAC) |
| 작동 온도 | -40℃ ~ +75℃ (50℃ @ 전체 출력) |
| 치수 | 106.5mm(W)×286mm(D)×44.5mm(H)(1U 높이) |
| 무게 | ≤2kg |
| 냉각 모드 | 강제 냉각 |
| 역률 | ≥0.99 |
| THD | ≤5% |
| DC 출력 | –43 ~ –58VDC, 정격 –53.5VDC, 최대 55A |
PV 모듈12U 하이브리드 전력 정류기 시스템의
| 입력 전압 | 120 ~ 425VDC. 정격 340VDC |
| 효율 | >96% |
| 정격 출력 | 3000W((200 ~ 425VDC) |
| 작동 온도 | -40℃ ~ +75℃ (50℃ @ 전체 출력) |
| 치수 | 106.5mm(W)×286mm(D)×44.5mm(H)(1U 높이) |
| 무게 | ≤2kg |
| 냉각 모드 | 강제 냉각 |
| 역률 | ≥0.99 |
| THD | ≤5% |
| DC 출력 | –43 ~ –58VDC, 정격 –53.5VDC, 최대 55A |
컨트롤러
| 12U 하이브리드 전력 정류기 시스템의 | 컨트롤러 |
| 모델: MC2900 | 신호 입력 |
| 2 AI, 6 DI | 경보 출력 |
| 6 DO |
통신 |
| SNMP: 지원 | 디스플레이 모드 |
LCD 화면
| 환경 12U 하이브리드 전력 정류기 시스템의 |
작동 |
| 온도 | -40℃ ~ +65℃ (50℃ 미만에서 전체 출력) |
| 보관 온도 | -40℃ ~ +70℃ |
|
|
5% ~ 95%(결로 없음) |
