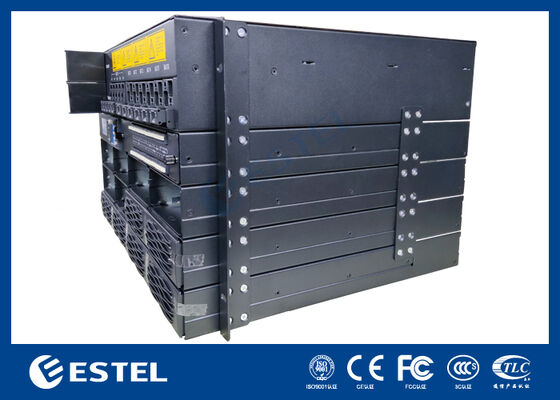

통신망용 19인치 모듈형 DC 전력 분배 시스템 (배터리 입력 및 통합 모니터링 기능 포함)
제품 상세정보
19인치 모듈형 DC 전력 시스템
,배터리 입력 기능이 있는 통신 전력 분배
,통합 모니터링 통신 전력 시스템
배터리 입력 및 통합 모니터링 기능을 갖춘 통신 네트워크용 19인치 모듈형 DC 배전 시스템
DC 배전 시스템의 제품 설명
19인치 모듈형 DC 배전 시스템은 안정적인 중앙 집중식 DC 배전이 필수적인 통신 애플리케이션용으로 설계되었습니다. 통신 캐비닛, 통신실 및 데이터 센터에 이상적인 이 시스템은 광범위한 통신 장비에 대한 전력 분배를 지원합니다. 이 장치는 모듈형 피더 출력, 배터리 입력을 제공하며 간편한 모니터링 및 제어를 위한 컨트롤러가 장착되어 있습니다.
DC 배전 시스템의 주요 특징
-
높은 전력 용량: 고효율 전력 분배를 통해 까다로운 통신 애플리케이션을 처리하도록 설계되었습니다.
-
모듈형 설계: 이중화를 위한 다중 DC 피더 출력 및 배터리 입력을 갖춘 유연한 구성입니다.
-
통합 모니터링: 내장된 컨트롤러는 전원 상태, 경보 및 시스템 상태에 대한 실시간 피드백을 제공합니다.
-
전면 액세스 레이아웃: 랙에서 장치를 제거하지 않고도 배선, 서비스 및 지속적인 유지 관리를 단순화합니다.
-
통신 포트: 원격 모니터링 및 데이터 통신을 위한 LAN 및 RS485 포트가 포함됩니다.
DC 배전 시스템의 기술 사양
|
목 |
사양 |
|
모델 |
19인치 모듈형 DC 배전 시스템 |
|
제품 유형 |
모듈형 랙 장착형 DC 배전 시스템 |
|
설치 유형 |
19인치 랙 또는 캐비닛 설치 |
|
섀시 구조 |
전면 액세스 디자인의 로우 프로파일 금속 섀시 |
|
정격전력용량 |
8kW ~ 21kW(구성에 따라 다름) |
|
입력 전압(AC) |
176~300V AC(유연성을 위한 광범위한 입력) |
|
출력 전압(DC) |
−48 V DC(표준 통신 전압) |
|
피더 출력 수량 |
F1~F8 라벨이 붙은 8개의 피더 출력 |
|
배터리 입력 수량 |
BAT1 및 BAT2로 표시된 배터리 입력 2개 |
|
분리 라벨 로드 |
BLVD로 표시된 위치 1개 |
|
컨트롤러 인터페이스 |
상태 LED 및 작동 키가 있는 통합 LCD 디스플레이 |
|
컨트롤러 키 |
4개 키: ESC, UP, DN, ENT |
|
통신 포트 |
LAN 포트 1개, 원격 통신용 RS485 포트 1개 |
|
디지털 입력 단자 |
DI 1–7로 표시된 7개의 DI 터미널 |
|
디지털 출력 단자 |
6개의 DO 단자(DO 1–6 라벨 있음) |
|
보조 신호 표시 |
12V, TEMP, BAT1, BAT2, ENV, SPD 표시 |
|
신호 단자대 |
RS485+ / RS485- 터미널 블록 포함 |
|
냉각 |
고온 환경을 위한 효율적인 공랭식 시스템 |
|
전면 분배 레이아웃 |
피더, 배터리, 컨트롤러, 터미널 섹션이 하나의 전면 패널에 통합됨 |
|
장착 하드웨어 |
통신 캐비닛에 안전하게 설치할 수 있도록 랙 이어 포함 |
|
기계적 접근 |
손쉬운 서비스 및 업그레이드를 위한 전면 작동 |
DC 배전 시스템의 운영 지침
-
설치: 제공된 측면 장착 브래킷을 사용하여 DC 배전 시스템을 19인치 랙에 장착합니다.
-
피더 연결: 설치 설계에 따라 F1~F8 단자를 통해 DC 피더 출력을 장비에 연결합니다.
-
배터리 통합: BAT1 및 BAT2 입력을 백업 배터리 스트링에 연결할 때 극성이 올바른지 확인하십시오.
-
원격 모니터링: 실시간 경고 및 성능 추적을 위해 LAN 또는 RS485 인터페이스를 사용하여 시스템을 원격 모니터링 플랫폼에 연결합니다.
-
신호 배선: 외부 신호(예: DI, DO, TEMP, BAT, ENV)는 모니터링 목적으로 전용 신호 단자대를 통해 배선해야 합니다.
-
