통합 MCB 보호 SPD 및 지능형 모니터링을 갖춘 통신 네트워크 및 통신 인프라를 위한 컴팩트 DC 전력 유통 시스템
제품 상세정보
콤팩트 DC 전력 분배 시스템 통신
,MCB 보호가 있는 통신 전력 시스템
,지능형 모니터링 통신 인프라 전력
MCB 보호 SPD 및 지능형 모니터링이 통합된 통신 네트워크 및 통신 인프라용 소형 DC 배전 시스템
DC 배전 시스템의 제품 설명

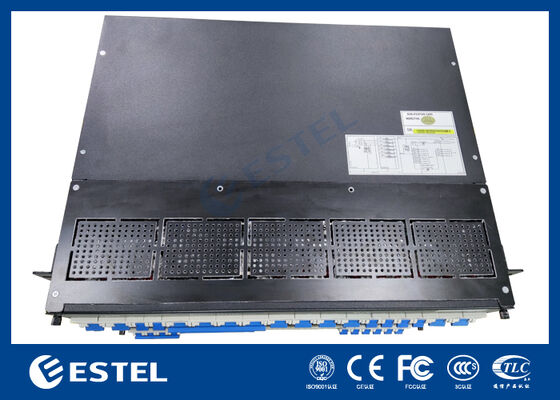

그만큼컴팩트한 DC 배전 시스템신뢰성이 요구되는 통신 네트워크, 통신 인프라 및 기타 업무상 중요한 전력 애플리케이션용으로 설계되었습니다.회로 보호,서지 보호, 그리고지능형 모니터링. 시스템은컴팩트한 19인치 랙 장착형 금속 인클로저그리고 여러 가지 기능을 제공합니다MCB(소형 회로 차단기)과부하 보호를 위해,SPD(서지 보호 장치)서지 방어용 모듈 및통합 지능형 모니터링 장치.
DC 배전 시스템의 주요 특징
-
컴팩트한 디자인: 통신실, 통신실의 효율적인 공간 활용을 위한 19인치.
-

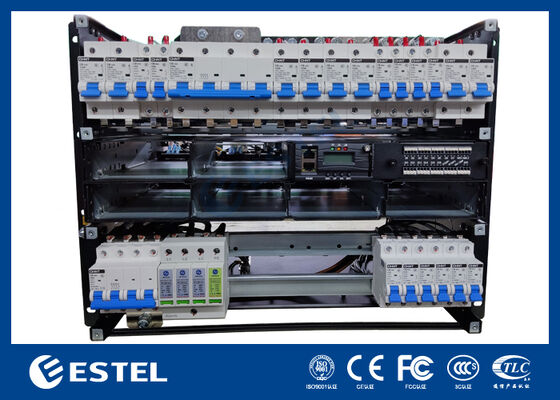

MCB 보호: 회로 분배 및 과부하 또는 단락 보호를 위한 다중 분기 MCB입니다.
-
서지 보호: 통합 SPD 모듈은 전기 서지로부터 시스템 안전을 보장하고 민감한 구성 요소를 보호합니다.
-
지능형 모니터링: 로컬 상태 및 진단을 표시하는 LCD 디스플레이가 있는 통합 컨트롤러.
-
통신 인터페이스: 원격 모니터링 및 시스템 통합을 위한 LAN, RS485 및 SNMP.
-
모듈형 레이아웃: 체계적인 케이블 라우팅을 위해 설계되어 설치 및 향후 시스템 확장이 단순화되었습니다.
-
명확한 배선 레이아웃: 손쉬운 서비스 가능성과 더 나은 케이블 관리를 위한 전면 액세스 설계.
DC 배전 시스템의 기술 사양
| 목 | 사양 |
| 제품 유형 | DC 배전 시스템 |
| 인클로저 구조 | 금속 캐비닛, 공간 효율성을 위한 컴팩트한 디자인 |
| 정격 입력 전압 | -48V DC |
| 정격 출력 전력 | 구성에 따라 최대 10kW |
| 보호 구성 | 다중 MCB(소형 회로 차단기) 및 SPD 모듈 |
| MCB 등급 | 6A ~ 32A, 다양한 분기 회로에 맞게 조정 가능 |
| 서지 보호 | 1,500V 서지 보호 기능을 갖춘 SPD 모듈 |
| 모니터링 유닛 | 로컬 상태 및 진단을 위한 LCD 디스플레이가 있는 통합 컨트롤러 |
| 통신 포트 | LAN 포트 1개, RS485 포트 1개, SNMP 지원 |
| 냉각 | 통합 환기 시스템을 통한 강제 냉각 |
| 작동 온도 | -40°C ~ +70°C |
| 보관 온도 | -40°C ~ +85°C |
| 습기 | 5% ~ 95% 비응결 |
| 내부 레이아웃 | 쉬운 케이블 라우팅 및 향후 확장을 위해 모듈식으로 구성됨 |
| 애플리케이션 | 통신 인프라, 통신실, 전송 시스템, 산업용 DC 전력 시스템 |
| 무게 | 3.2kg(취급이 용이한 경량 설계) |
DC 배전 시스템의 운영 지침
- 설치:
제공된 장착 브래킷을 사용하여 DC 배전 시스템을 19인치에 설치합니다.
최적의 냉각 및 시스템 성능을 위해 시스템이 적절하게 환기되는지 확인하십시오.
전기 안전과 시스템 기능을 보장하기 위해 접지 연결을 확인하십시오.
- 배선 연결:
프로젝트 배선 설계에 따라 입력 케이블, 출력 케이블 및 접지 케이블을 연결하십시오.
시스템 성능이나 안전에 영향을 미칠 수 있는 느슨한 연결을 방지하기 위해 모든 단자를 단단히 조이십시오.
과부하 보호를 위해 각 MCB가 올바르게 설치되고 피더 회로와 일치하는지 확인하십시오.
- 서지 보호:
SPD 모듈이 올바르게 설치되어 있고 필요한 서지 보호 수준과 일치하는지 확인하십시오.
서지 보호 장치의 정격은 1500V로 전기 스파이크로부터 연결된 모든 장비를 보호합니다.
- 원격 모니터링 및 제어:
통신 포트(LAN, RS485 또는 SNMP)를 사용하여 시스템을 원격 모니터링 플랫폼에 연결합니다.
이를 통해 현장 개입 없이 실시간 모니터링, 상태 표시 및 오류 진단이 가능합니다.
-
