ET48300-005 끊김 없는 전원 공급 및 야외 캐비닛에 대한 내장 전력 시스템

ET48300-005 끊김 없는 전원 공급 및 야외 캐비닛에 대한 내장 전력 시스템

ET48300-005 내장 DC 전력 시스템 소개

ET48300-005 서브 랙 전원 공급 장치는 섬유 및 마이크로 웨브 전송, 액세스 장치 및 스위치의 중요한 애플리케이션 요구를 충족시키기 위해 컴팩트한 5U 높이 디자인을 갖추고 있습니다.이 시스템은 300A의 최대 전력 용량을 가지고 있습니다., AC, 배터리 및 로드 MCB와 함께 케이블은 MCB와 버스바로 전면으로 액세스 할 수 있습니다.

주요 특징

• 표준 19인치 너비: 광범위한 사용에 대한 호환성을 보장합니다.
• 컴팩트 5U 높이: 공간을 절약하고 설치 비용을 줄입니다.
• 전면 작동 및 케이블 액세스: 미적 매력과 안전한 유지보수
• 고급 배터리 관리: 배터리 수명을 연장하고 다양한 통신 포트 (RS485, 인터넷 포트, 드라이 콘택트) 를 제공하여 유연한 네트워크 및 원격 모니터링을 제공합니다.
• 핫스변이 가능한 수정기 및 제어기: 쉽고 빠르게 온라인 유지보수 할 수 있습니다.
• 넓은 입력 전압 범위 (85~300Vac): 다양한 전력망 조건에 적응합니다.

적용 시나리오

• 무선 기지국
• 송신망
• 기업을 위한 통신 네트워크

사양

AC 분포

• 입력 모드: 220VAC 단전기
• 입력 용량: 1 × 100A/2P
• 입력 주파수: 45~65Hz (등급 값: 50Hz/60Hz)
• AC SPD: 20kA/40kA, 8/20μs

DC 분포

• 출력 전압: -43~-58VDC (명값: -53.5VDC)
• 최대 용량: 18kW
• 배터리 차단기: 2 × 125A (1극)
• 로드 브레이커:
  • LVD: 32A (1극) × 2 + 40A (1극) × 2 + 63A (1극) × 3
  • BLVD: 6A (1극) × 2 + 10A (1극) × 2 + 16A (1극) × 2
• 수정기 입력 전압: 85VAC ~ 300VAC (등급 220VAC)
• 효율성: >96%
• 등급 전력: 3000W (176~300VAC)
• 작업 온도: -40°C ~ +75°C (전력 50°C 이하)
• 차원: 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H)
• 무게: ≤2kg
• 냉각 모드: 강제 냉각
• 전력 요인: ≥0.99
• THD: ≤5%

컨트롤러

• 신호 입력: 4 AI (3 배터리 온도, 1 주변 온도), 7 DI (SPD, 6 일반적인 DI)
• 경보 출력: 6 건조한 접촉
• 통신 항구: RS485, SNMP
• 표시 모드: LCD

환경

• 작동 온도: -40°C ~ +75°C (전력 50°C 이하)
• 저장 온도: -40°C ~ +70°C
• 작동 습도: 5% ~ 95% (비밀화)
• 고도: 0 ~ 3000m (2000m ~ 3000m 사이의 고도에서 최고 운영 온도는 200m의 고도 증가에 따라 1°C 감소합니다.)

이 개요는 ET48300-005 임베디드 DC 전력 시스템에 대한 포괄적인 이해를 제공합니다. 다양한 통신 응용 프로그램에서 신뢰성과 효율성을 위해 설계되었습니다.

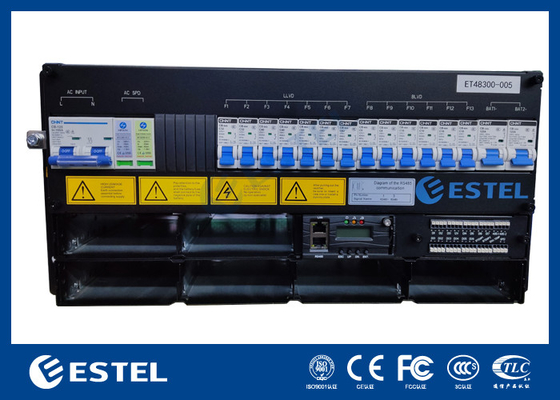

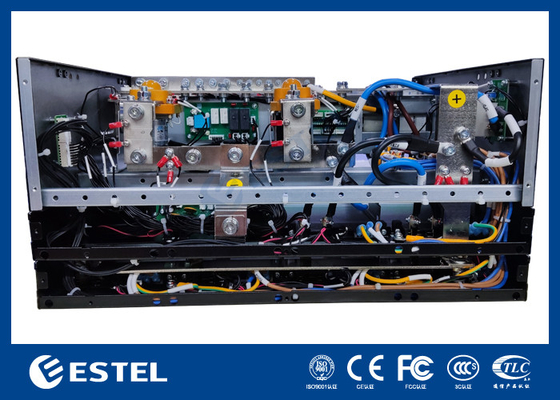

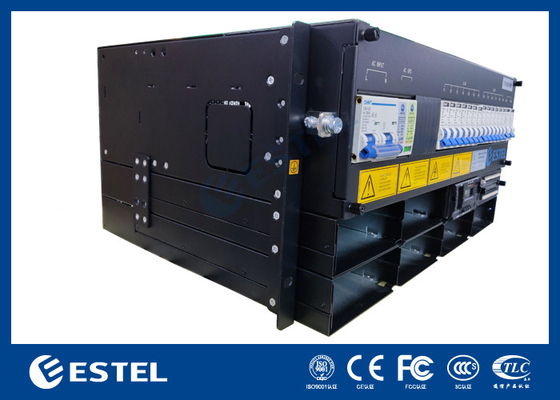

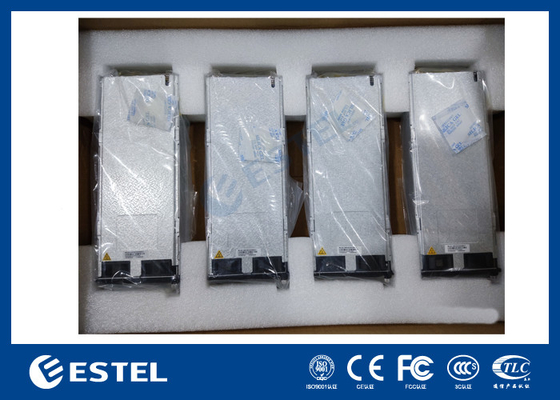

ET48300-005 임베디드 전원 시스템 사진:
