기지국의 통신 전력 시스템을 위한 데이터 수집 및 처리 지원 지능형 프로토콜 및 통신 기능을 갖춘 현장 감독 장치
1) 소개:

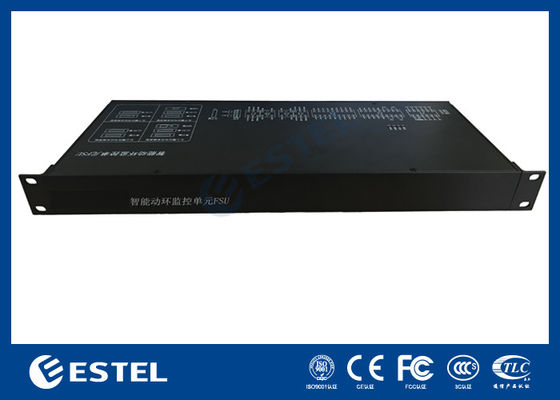

PM5000TT는 통신 기지국 및 옥외 통합 전력 캐비닛을 위해 새롭게 설계된 현장 감독 장치(FSU)로, 내장형 4G 무선 모듈로 설계되었습니다.
다양한 현장 환경 매개변수, 전력 장비 작동 매개변수, 다양한 종류의 스위치 값 알람 신호를 수집하여 데이터 수집 및 저장, 출력 제어, 원격 통신 등의 기능을 실현하는 데 사용됩니다.
2) 기술 매개변수:
| 항목 | 매개변수 | 설명 |
| AI/DI 입력 | 8 |
0-5V 아날로그 또는 디지털 입력; 아날로그 수집 정밀도: 0.5%; DI 수집 정밀도: 100%; |
| DI 입력 | 16 | 수집 정밀도: 100% |
| DO 출력 | 4 | 1A/30V, DO 정밀도: 100% |

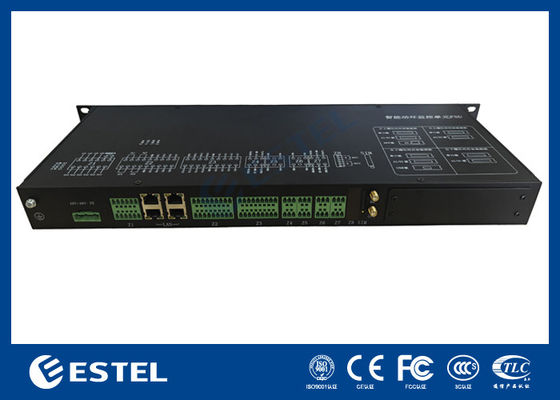

| 지능형 인터페이스(남쪽 인터페이스) | 8 |
4개의 R232/485 구성 가능 직렬 포트; 4개의 RS485 직렬 포트; 1200-19200bps; |
| RJ-45 | 4 |
10M/100M 이더넷 포트; IEEE 802.3 10/100 Base-T; |
| 4G(북쪽 인터페이스) | 1 | 다중 표준을 위한 내장형 4G 모듈 |
| DC 12V 출력 | 6 |
12VDC±10%, 전류 > 2A; 전력 > 15W 센서용 전원 공급 장치 |
| 플래시 | 4G | 3개월 이상 기록 데이터 저장 |
| LED | 4 | 전원, 실행, 네트워크, 알람 |
| 전원 공급 장치 | -36 ~ -72VDC | 역방향 방지 |
| 치수 및 장착 | 1U, 180mm | 19인치 1U 랙 섀시 |
| 작동 온도 | -20 ~ 60℃ | |
| 작동 습도 | 95% | |
| 전원 포트 낙뢰 | 공통 모드: 5KA; 차동 모드: 5KA | |
| 신호 포트 낙뢰 | 공통 모드: 3KA; 차동 모드: 2KA | |
| 보호 수준 | IP20 | |
| 전력 소비 | 25W | |
| MTBF | >100000h | |
| 워치독 | 하드웨어 워치독 |
3) 환경 상태 모니터링 및 제어
4) 사용자 인터페이스:
이 장비는 사용자 친화적인 인터페이스를 제공하여 사용자의 시스템에서 모니터링되는 모든 매개변수에 쉽게 접근하고 볼 수 있도록 합니다. 여러 사이트에 배포하면 사용자는 모든 사이트의 상태를 한 번의 클릭으로 확인할 수 있습니다.

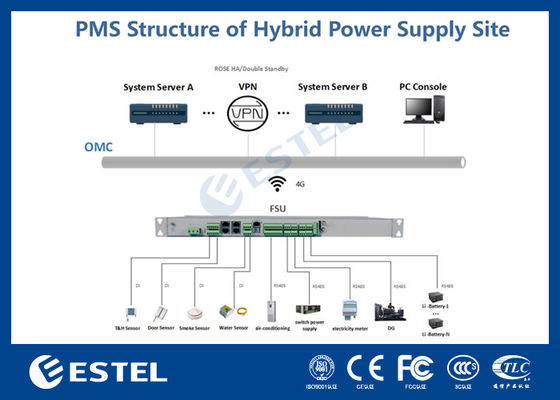

5) 네트워크 토폴로지:

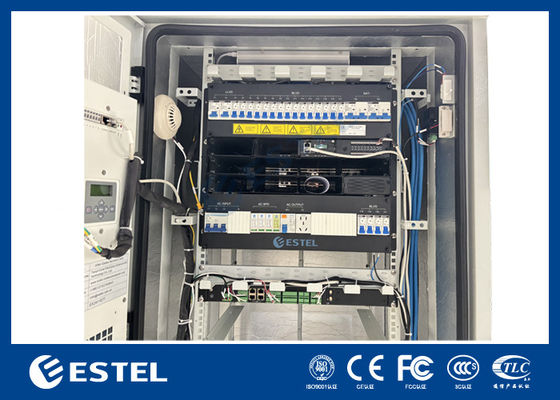

이 장비는 주 전원, 태양광 발전 및 디젤 발전기를 포함한 여러 전원 공급 장치 연결을 지원합니다. 다양한 종류의 센서와 연결하여 온도 및 습도, 출입, 연기, 침수, 에어컨, 스위치 전원, 전기 계량기, 디젤 발전기 상태, 배터리 충전 상태 등의 현장 환경 및 전원 공급 상태에 대한 전반적인 모니터링 및 제어를 실현합니다. 다음은 사용자 시스템에서 연결의 주요 토폴로지입니다:
