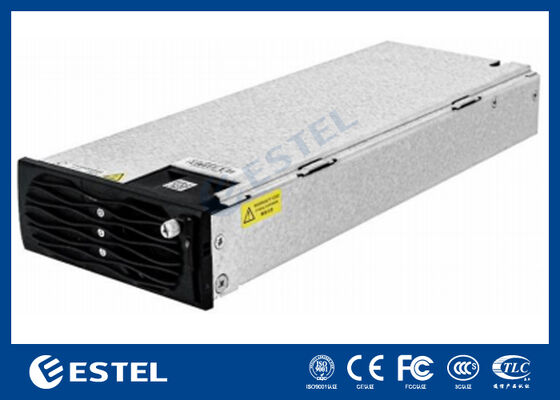

IP123000G2A 통신 인버터 모듈 3개의 포트 ∙ AC/DC 입출력, 넓은 온도 범위, 네트워크 관리에 필요한 지능형 모니터링

제품 개요

TheIP123000G2A 통신 인버터 모듈is built with세 개의 포트: AC 입력, AC 출력, DC 입력/출력그것의 핵심 목적은 지능적으로 사용 가능한 전원 소스를 선택하여 중요한 부하에 안정적인 AC 공급을 유지하는 것입니다:

• 전용 AC가 정상 상태라면:모듈은 정류를 통해 AC 공급을 처리하고 안정적인AC 출력화물까지

• 전기 AC가 사용할 수 없는 경우:모듈자동으로 DC 입력으로 전환그리고 DC 전력을AC 출력, 필수 장비에 대한 전력 연속성을 보장합니다 (교환 전략은 시스템 구성에 달려 있습니다).

관련 전기 표준과 산업 규정을 준수하며네트워크 관리 + 지능형 모니터링현대 통신/ICT 인프라를 지원합니다.최대 3개의 모듈의 병렬 작동, 용량 확장 및 더 높은 가용성 디자인을 가능하게합니다.

주요 특징

• 자동 AC/DC 소스 전송:AC가 고장 났을 때 DC 백업 역전과 함께 AC 첫 번째 작동, 정지 시간 위험을 줄입니다.

• 3번 항구 통합 설계:AC 입력/출력 및 DC 입력/출력 하나의 모듈에서 시스템 통합과 유지보수를 단순화합니다.

• 네트워크 관리 및 스마트 모니터링:운영 상태, 경보 및 주요 매개 변수 (정확한 항목은 모니터링 프로토콜 및 시스템에 따라 달라집니다) 의 원격 시야.

• 표준 준수 + EMC 준비:전기 표준 및 산업 요구 사항을 충족하도록 설계되어 통신급 배포에 적합합니다.

• 최대 3모듈 병렬 작동:로드 공유와 확장 가능한 전력 아키텍처를 지원합니다. 시스템 설계에 따라 리던스 (예를 들어, N + 1) 에 사용할 수 있습니다.

• 혹독한 환경 대비 능력:넓은 온도/ 습도 범위와 야외 사이트 및 가장자리 시설에 대한 고도 적응력

주요 사양

환경 조건

• 작동 온도: -20°C ~ +75°C (전력 45°C에서 75°C까지 감소)

• 저장 온도: -40°C ~ +75°C

• 상대 습도: 5% ~ 95%RH,응축되지 않는

• 고도: ≤ 4000m (고도 적응의 기준으로 200m 높이에 1°C로 온도가 감소합니다.)

전기 입력 (일단기)

• 입력 모드: TT/TNIT(일단계 입력)

• 입력 전압 범위: 176 Vac에서 265 Vac까지

• 정형 입력 전압: 220Vac

• 최대 입력 전압: 300Vac

• 최대 입력 전류: 22A

• 시동을 시작하는 류: ≤ 15A

출력 등급 (AC 출력 전압/주파수, DC 버스 범위, 효율성, 보호, 통신 인터페이스 유형, 차원, 무게,냉각 방법) 는 공식 데이터 셰이트/명표로 확인되어야 합니다..

일반적인 응용 시나리오

• 통신 사이트 / 기지 스테이션:전송 장비, 스위치, 라우터 및 사이트 컨트롤러에 대한 중단없는 AC 공급을 보장합니다.

• 네트워크 및 엣지 인프라:마이크로 데이터 룸, 엣지 캐비닛, 분산 노드, 특히 원격 모니터링이 현장 방문을 줄이는 경우.

• 개인 네트워크 및 산업 통신:철도 운송, 공공 안전/비상 네트워크, 전력-전용 통신

• 배터리 지원 결정적 부하:DC 배터리 문자열 또는 DC 버스를 백업 전력으로 사용하는 시스템, 전력 중단 시 DC에서 AC로 신뢰할 수 있는 변환이 필요합니다.

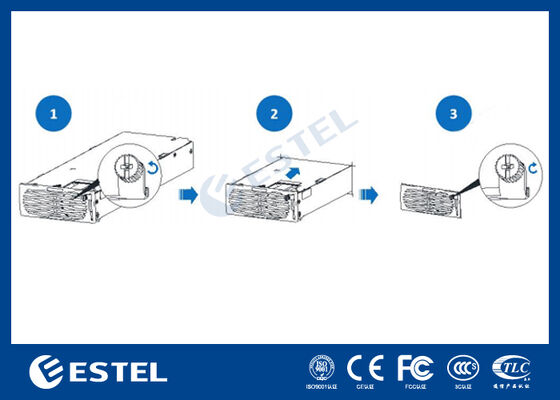

설치 및 평행 작동 (실용 지침)

장착 위치:일반적으로 통신 전력 래크 / 캐비닛 내부에 설치됩니다. 적절한 환기를 보장하고 직접 열 및 습도 출처에서 멀리하십시오.제조업체가 정의한 장착 레일/홀 및 토크 스펙을 사용.

배선 원칙 (유형적 우수 사례):

1. 펌프의 상류에 적합한 보호AC 입력(브레이커/피지 및 지상화)

2. 연결AC 출력보호된 로드 버스 또는 유통 단위로

3. 연결DC 입력/출력동전 버스 또는 배터리 시스템에 대한 양극성 및 케이블 크기의 요구 사항

4. 사용신뢰성 있는 토착그리고 EMI를 줄이기 위해 전력 케이블에서 차단 및 분리된 경로 모니터링/통신 케이블.

평행 작동 (최다 3 모듈):

• 동일한 모델/버전을 병렬 집합에 사용한다.

• 지정된 병렬/통신 배선 및 주소 지정 규칙을 따르십시오 (이용될 경우).

• 안정적인 부하 분배를 지원하기 위해 케이블 길이와 임피던스를 가능한 한 일정하게 유지하십시오.

• 부재 계획 (예를 들어, 용량 마진 또는 N + 1) 을 사이트 비판성에 기초로 고려하십시오.

운용 설명 / 예방 조치

• 45°C 이상 경화:뜨거운 장소에서는 충분한 공기 흐름이 없는 완전한 부하로 지속적인 작동을 피하고, 필터/열기용기를 깨끗하게 유지한다.

• 응축하지 않는 습도 요구 사항:큰 온도 변동이있는 환경에서 응축을 방지합니다. 필요하다면 캐비닛 히터 / 탈습을 고려하십시오.

• 고도의 고려사항:낮은 공기 밀도 효과 냉각; 예비 전력 마진 및 4000m 근처에서 열 성능을 검증합니다.

• 네트워크 변동 및 급증 보호:공급이 접근할 수 있다면300Vac또는 번개에 취약한 경우 적절한 초상압 보호 및 전류 전력 조절을 적용해야 합니다.
