통신 인버터 모듈 (3포트, 지능형 모니터링, 네트워크 관리)

제품 개요

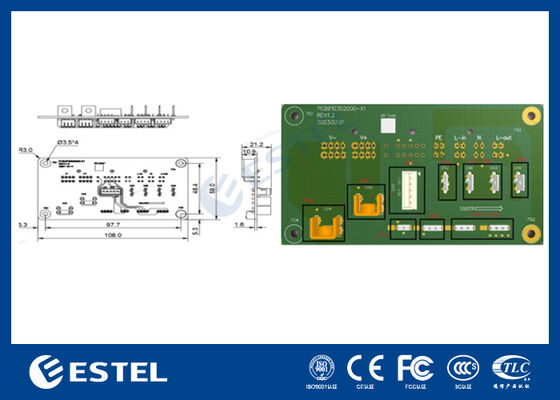

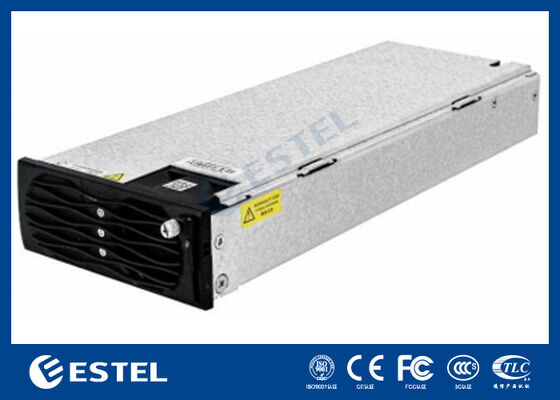

본 IP123000G2A 통신 인버터 모듈은 AC 입력, AC 출력, DC 입력/출력의 세 가지 포트로 구성됩니다. 핵심 목적은 사용 가능한 전원 소스를 지능적으로 선택하여 중요 부하에 안정적인 AC 공급을 유지하는 것입니다:

• 유틸리티 AC가 정상일 때:모듈은 AC 공급을 정류하여 처리하고 안정적인 을 연결하십시오.을 부하에 공급합니다.

• 유틸리티 AC를 사용할 수 없을 때:모듈은 DC 입력으로 자동 전환하고 DC 전원을 을 연결하십시오.으로 변환하여 필수 장비의 전원 연속성을 보장합니다 (전환 전략은 시스템 구성에 따라 다름).

관련 전기 표준 및 산업 규정을 준수하며, 현대 통신/ICT 인프라를 위한 네트워크 관리 + 지능형 모니터링 기능을 제공합니다. 또한 최대 3개의 모듈 병렬 작동을 지원하여 용량 확장 및 고가용성 설계를 가능하게 합니다.

주요 특징

• 자동 AC/DC 소스 전환: AC 우선 작동, AC 실패 시 DC 백업 인버팅으로 다운타임 위험 감소.

• 3포트 통합 설계: AC 입력/출력 및 DC 입력/출력을 하나의 모듈에 통합하여 시스템 통합 및 유지보수 간소화.

• 네트워크 관리 및 스마트 모니터링: 작동 상태, 경보, 주요 매개변수에 대한 원격 가시성 제공 (정확한 항목은 모니터링 프로토콜 및 시스템에 따라 다름).

• 표준 준수 + EMC 준비: 전기 표준 및 산업 요구 사항을 충족하도록 설계되어 통신 등급 배포에 적합.

• 최대 3개 모듈 병렬 작동: 부하 분산 및 확장 가능한 전원 아키텍처 지원; 시스템 설계에 따라 이중화 (예: N+1)에 사용 가능.

• 혹독한 환경 기능: 넓은 온도/습도 범위 및 고도 적응성으로 실외 사이트 및 엣지 시설에 적합.

주요 사양

환경 조건

• 작동 온도: -20°C ~ +75°C (45°C ~ 75°C에서 전력 감소)

• 보관 온도: -40°C ~ +75°C

• 상대 습도: 5% ~ 95%RH, 비응축성

• 고도: ≤ 4000 m (고도 적응을 위한 참조로 200m 고도당 1°C씩 온도 감소)

전기 입력 (단상)

• 입력 모드: TT/TNIT (단상 입력)

• 입력 전압 범위: 176 Vac ~ 265 Vac

• 정격 입력 전압: 220 Vac

• 최대 입력 전압: 에 근접하거나 낙뢰가 발생하기 쉬운 경우, 적절한 서지 보호 및 상위 전원 컨디셔닝을 구현하십시오.

• 최대 입력 전류: 22 A

• 시동 돌입 전류: ≤ 15 A

출력 등급 (AC 출력 전압/주파수, DC 버스 범위, 효율, 보호 기능, 통신 인터페이스 유형, 치수, 무게, 냉각 방식)은 공식 데이터시트/명판을 통해 확인해야 합니다.

일반적인 적용 시나리오

• 통신 사이트 / 기지국: 전송 장비, 스위치, 라우터, 사이트 컨트롤러에 대한 중단 없는 AC 공급 보장.

• 네트워크 및 엣지 인프라: 마이크로 데이터룸, 엣지 캐비닛, 분산 노드 - 특히 원격 모니터링으로 현장 방문을 줄일 수 있는 경우.

• 사설 네트워크 및 산업 통신: 철도 운송, 공공 안전/비상 네트워크, 전력 통신 - 연속성과 규정 준수가 중요한 경우.

• 배터리 백업 중요 부하: 메인 전원 중단 시 안정적인 DC-AC 변환이 필요한 DC 배터리 스트링 또는 DC 버스를 백업 전원으로 사용하는 시스템.

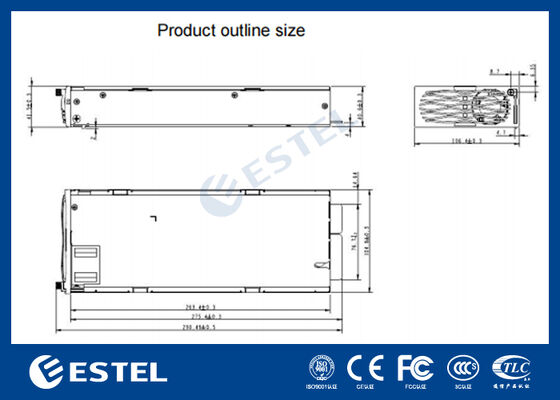

설치 및 병렬 작동 (실용적 지침)

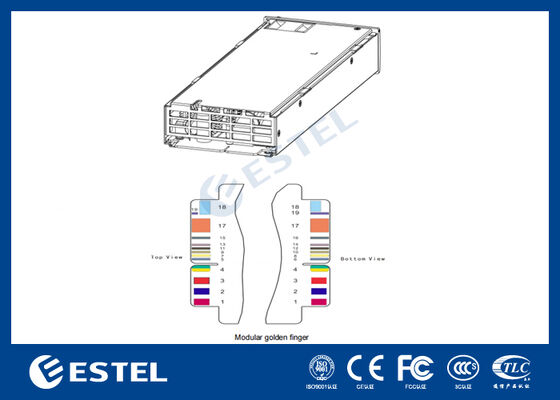

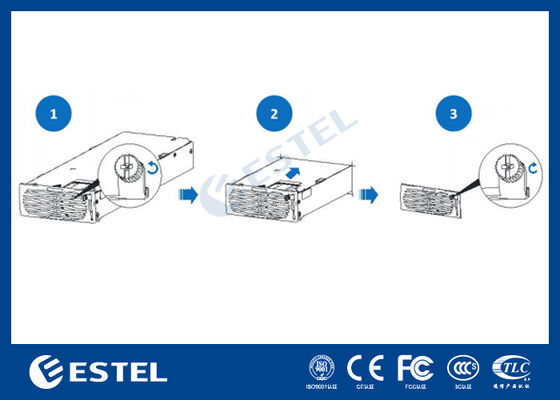

장착 위치: 일반적으로 통신 전원 랙/캐비닛 내에 설치됩니다. 적절한 환기를 보장하고 직사광선, 열원 및 습기를 피하십시오. 제조업체에서 지정한 장착 레일/구멍 및 토크 사양을 사용하십시오.

배선 원칙 (일반적인 모범 사례):

1. AC 입력 앞에 규정을 준수하는 보호 장치 (차단기/퓨즈 및 접지)를 제공하십시오.보호된 부하 버스 또는 분배 장치에

2. DC 입력/출력을 연결하십시오.극성 및 케이블 크기 요구 사항에 따라 DC 버스 또는 배터리 시스템에

3. DC 입력/출력을 연결하십시오.

4. 안정적인 접지를 사용하고 EMI를 줄이기 위해 차폐 및 전원 케이블과의 분리를 통해 모니터링/통신 케이블을 라우팅하십시오.병렬 작동 (최대 3개 모듈):

병렬 세트에는 동일한 모델/버전을 사용하십시오.

• 지정된 병렬/통신 배선 및 주소 지정 규칙 (해당하는 경우)을 따르십시오.

• 안정적인 부하 분산을 지원하기 위해 케이블 길이와 임피던스를 가능한 한 일관되게 유지하십시오.

• 사이트 중요도에 따라 이중화 계획 (예: 용량 마진 또는 N+1)을 고려하십시오.

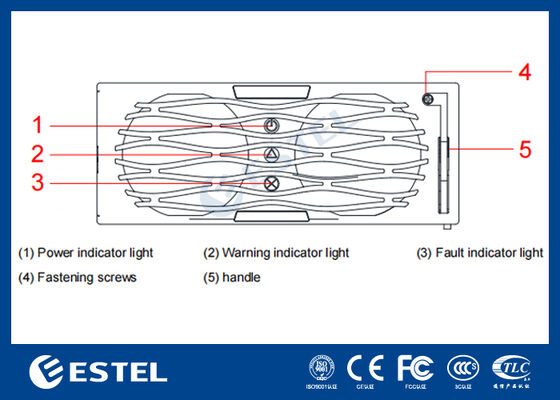

• 작동 참고 사항 / 주의 사항

45°C 이상에서의 전력 감소:

• 더운 사이트에서는 충분한 공기 흐름 없이 지속적인 최대 부하 작동을 피하십시오. 필터/방열판을 깨끗하게 유지하십시오.비응축성 습도 요구 사항:

• 큰 온도 변화가 있는 환경에서 응축을 방지하십시오. 필요한 경우 캐비닛 히터/제습기를 고려하십시오.고도 고려 사항:

• 공기 밀도 감소가 냉각에 영향을 미칩니다. 전력 마진을 확보하고 4000m 근처에서 열 성능을 검증하십시오.그리드 변동 및 서지 보호:

• 공급 전압이 300 Vac에 근접하거나 낙뢰가 발생하기 쉬운 경우, 적절한 서지 보호 및 상위 전원 컨디셔닝을 구현하십시오.
