제품 상세 정보:
결제 및 배송 조건:
|
| 차원: | 482.0(W)*350.0(D)*1U(H) | 최대 정류기 전력: | 6000W |
|---|---|---|---|
| 정류기 모듈: | 3000W, 2개 | 제어 장치: | 맞춤형 MC2900 |
| SNMP: | 예 | RS485: | 예 |
| 맞춤형: | 예 | 패키지: | 판지/나무로 되는 케이스 |
| 강조하다: | DC48V 60A 통신 전원 공급 장치,통신 배터리 백업 전력 시스템,RS485 SNMP 전원 공급 |
||
제품 개요

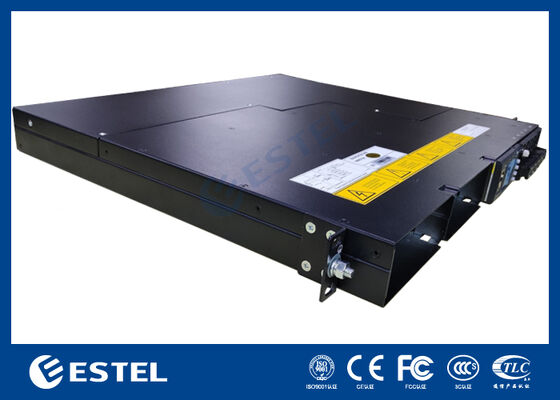

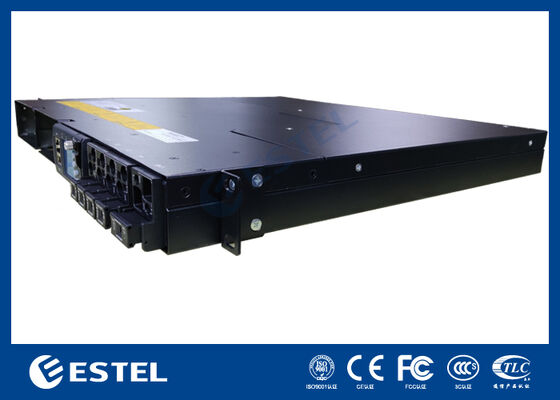

ET4860-M3J21A는 고 가용성 전력 유통을 요구하는 통신 거래소, 데이터 센터 및 산업 시설을 위해 만들어진 견고한 6kW DC 전력 시스템입니다.그것은 220VAC 단일 단계 63A/1PN 공급에서 작동하고 ¥43VDC에서 ¥58VDC까지 조절 가능한 조절 DC 출력을 생산합니다., 명목적으로 53.5VDC로 설정됩니다. 완전한 부하에서도 시스템은 96% 이상의 변환 효율을 유지하므로 에너지 민감하고 고밀도의 배포에 적합합니다.
모듈적 과잉성을 염두에 두고 설계된 이 단위는 N+1 구성에서 최대 2개의 3000W 핫스변이 가능한 직렬기 모듈을 수용한다.각 모듈의 무게는 2kg 미만이며 안정적인 성능을 유지하기 위해 강압 공기 냉각에 의존합니다.거의 단위 전력 요인 (≥0.99) 및 낮은 총 하모닉 왜곡 (THDi ≤5%) 덕분에 직렬기는 상류 인프라에 대한 스트레스를 최소화하면서 깨끗한 전력을 제공합니다.표준 19 인치 래크에 맞는 1U 차체에 장착, 이 시스템은 정면 접근 서비스와 상단 패널 케이블 입구를 갖추고 있으며, 우연한 접촉으로부터 보호하는 IP20 등급을 갖추고 있습니다.
배포 측면에서는 전용 패널에 플렉서블 로드 관리를 지원하는 BLVD 기능이 포함되어 있습니다. 탑재 컨트롤러는 3개의 아날로그 센서 입력, 8개의 디지털 상태 입력,그리고 8개의 설정 가능한 건조 접촉 릴레로 경보 처리원격 감독을 위해 RS232/485 및 SNMP 인터페이스는 모두 사용 가능하며, 내장 LCD 화면은 외부 도구 없이 현장 구성 및 실시간 상태 검사를 가능하게합니다.
가혹한 운영환경에 맞게 설계된 이 시스템은 40°C에서 +65°C까지의 주변 온도와 5%에서 95% 사이의 상대 습도 수준을 견딜 수 있습니다.또한 3000m까지의 고도에서 전력 출력을 유지할 수 있습니다.확장 가능한 아키텍처와 지속적인 운영에 중점을 둔 ET4860-M3J21A는 다운타임이 옵션이 아닌 인프라를위한 미래 유연 DC 전력 기반을 제공합니다.
| 종류 | ET4860-M3J21A | |||
| 시스템 | 차원 | 482.0(W) *350.0(D) *1U(H) | ||
| 무게 | ≤10kg (정직기 없이) | |||
| 냉각 모드 | 자연 냉각 | |||
| 설치 모드 | 19인치 래크 또는 캐비닛 내부에 설치 | |||
| 케이블 모드 | 최상 입구와 최상 출구 | |||
| 유지보수 모드 | 앞쪽 유지보수, 지원 모듈 등급 변경 | |||
| 보호 수준 | IP20 | |||
| AC 배포 |
입력 모드 | 220VAC 단상 63A/1PN | ||
| 입력 주파수 | 45~65Hz, 등급 값: 50Hz/60Hz | |||
| DC 배포 |
출력 전압 | -43~-58VDC, 등급 값: -53.5VDC | ||
| 최대 용량 | 6kw ((2*3kw, N+1 리던스) | |||
| 배터리 차단기 | 1*100A/1PN | |||
| 용량 차단기 | BLVD: 2*32A/1PN+2*63A/1PN | |||
| 정제기 | 입력 전압 | 85VAC~300VAC, 220VAC 등급 | ||
| 효율성 | >96% | |||
| 정량력 | 3000W ((176~300VAC) | |||
| 작동 온도 | -40°C~+75°C (전력 50°C 이하) | |||
| 차원 | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| 무게 | ≤2kg | |||
| 냉각 모드 | 강제 냉각 | |||
| 전력 요인 | ≥ 0.99 | |||
| THD | ≤ 5% | |||
| DC 출력 | 43~58VDC, 평점 53.5VDC, 최대 55A | |||
| 컨트롤러 | 신호 입력 | 4 AI (3 환경 온도, 1 습도), 8 DI | ||
| 경보 출력 | 8 건조 접촉 | |||
| RS232 | 네 | |||
| RS485 | 네 | |||
| SNMP | 네 | |||
| 표시 모드 | LCD | |||
| 환경 | 운영 온도 |
-40°C ~ +65°C (전력 50°C 이하) | ||
| 저장 온도 | -40°C~+70°C | |||
| 작동 습도 | 5%~95% (비연결) | |||
| 고도 | 0~3000m(높이가 2000m에서 3000m 범위 안에 있다면 최대 운영 고도가 200m 증가하면 온도가 1°C 감소합니다.) |
|||
