제품 상세 정보:
결제 및 배송 조건:
|
| 차원: | 482.6(W)*350.0(D)*2U(H) | 최대 정류기 전력: | 9KW |
|---|---|---|---|
| 정류기 모듈: | 3kw, 3개 | 제어 장치: | 2600 |
| SNMP: | 예 | RS485: | 예 |

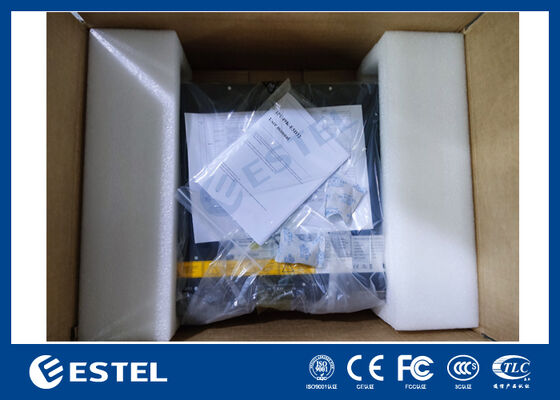

| 맞춤형: | 예 | 패키지: | 판지/나무로 되는 케이스 |
| 강조하다: | 3-9KW 통신 DC 전원 공급,SNMP 원격 관리 전원 시스템,전기통신 DC 전원 공급 시스템 |
||
제품 개요

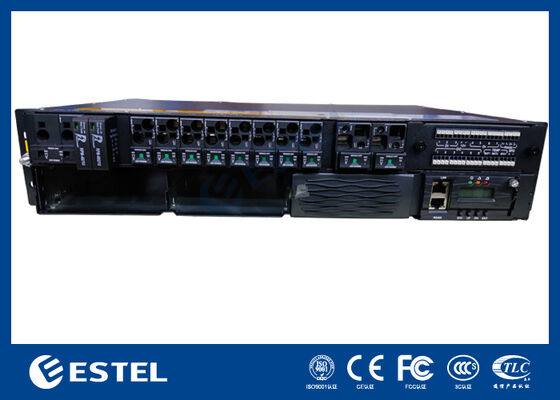

ET48150-M5I32DC 랙 전력 시스템은 통신 인프라, 데이터 센터 운영,안정적인 DC 전력 배포가 필요한 산업용 용도. 220VAC 단相 입력을 수용하고 43VDC에서 58VDC 사이를 조절할 수있는 안정적인 DC 출력을 제공하며 53.5VDC의 명목 작동점을 제공합니다. 최대 출력 용량이 9kW입니다.이 시스템은 96% 이상의 전력 변환 효율을 달성하는 동시에 높은 수요를 요구하는 설비를 안정적으로 지원합니다..
모듈형 및 과잉 디자인으로 구성된 시스템은 N + 1 과잉을 위해 구성된 최대 3 * 3000W 직렬 모듈을 지원하며 각 컴팩트 모듈은 2kg 이하입니다.직렬기는 강압 공기 냉각을 사용합니다., 거의 단위 전력 요인 (≥ 0.99) 을 달성하고 효율적이고 깨끗한 전력 변환을 위해 낮은 총 하모닉 왜곡 (THDi ≤ 5%) 을 유지합니다. 전면 액세스 유지보수, 상단 패널 케이블,IP20 침투 보호, 2U 랙 장착 체시는 운영 안전, 서비스 용이성 및 표준 19 인치 캐비닛에 대한 간편한 통합을 강조합니다.
DC 배급 패널에는 2*125A/1PN 배터리 차단기가 장착되어 있으며 안전하고 유연한 전력 관리를 위해 배터리 저전압 단속 (BLVD) 기능이 포함되어 있습니다.시스템 지능은 3 개의 아날로그 센서 입력을 갖춘 전용 컨트롤러에 의해 제공됩니다., 7 개의 디지털 상태 입력과 6 개의 구성 가능한 건조 접촉 경보 릴레. RS232/485 및 SNMP 인터페이스를 통해 원격 모니터링 및 관리가 활성화됩니다.통합 LCD 디스플레이가 지역 상태 표시 및 구성을 허용하는 동안.
까다로운 조건에서 작동하도록 설계된 이 시스템은 40°C에서 +65°C까지 긴 온도 범위에 걸쳐 작동하며, 5%에서 95%의 상대 습도를 견딜 수 있습니다.그리고 3000m까지의 고도에서 완전한 성능을 유지합니다.확장 가능한 모듈 아키텍처와 검증된 신뢰성을 결합합니다.이 9kW DC 전력 시스템은 전력 가용성이 가장 중요한 중요한 중요 인프라에 대한 견고하고 확장 가능한 에너지 솔루션입니다..
| 종류 | ET48150-M5I32 | |||
| 시스템 | 차원 | 482.6 ((W) *350.0 ((D) *2U ((H) | ||
| 무게 | ≤13kg (평등기 없이) | |||
| 냉각 모드 | 자연 냉각 | |||
| 설치 모드 | 19인치 래크 또는 캐비닛 내부에 설치 | |||
| 케이블 모드 | 최상 입구와 최상 출구 | |||
| 유지보수 모드 | 앞쪽 유지보수, 지원 모듈 등급 변경 | |||
| 보호 수준 | IP20 | |||
| AC 배포 |
입력 모드 | 220VAC 단상 63A/2P | ||
| 입력 주파수 | 45~65Hz, 등급 값: 50Hz/60Hz | |||
| DC 배포 |
출력 전압 | -43~-58VDC, 등급 값: -53.5VDC | ||
| 최대 용량 | 9kW ((3*3kW, N+1 리던스) | |||
| 배터리 차단기 | 2*125A/1PN | |||
| 용량 차단기 | BLVD: 4*32A/1PN+4*50A/1PN | |||
| 정제기 | 입력 전압 | 85VAC~300VAC, 220VAC 등급 | ||
| 효율성 | >96% | |||
| 정량력 | 3000W ((176~300VAC) | |||
| 작동 온도 | -40°C~+75°C (전력 50°C 이하) | |||
| 차원 | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| 무게 | ≤2kg | |||
| 냉각 모드 | 강제 냉각 | |||
| 전력 요인 | ≥ 0.99 | |||
| THD | ≤ 5% | |||
| DC 출력 | 43~58VDC, 평점 53.5VDC, 최대 55A | |||
| 컨트롤러 | 신호 입력 | 3 AI (3 환경 온도), 7 DI | ||
| 경보 출력 | 6 건조 접촉 | |||
| 통신 포트 | RS232/485, SNMP | |||
| 표시 모드 | LCD | |||
| 환경 | 운영 온도 |
-40°C ~ +65°C (전력 50°C 이하) | ||
| 저장 온도 | -40°C~+70°C | |||
| 작동 습도 | 5%~95% (비연결) | |||
| 고도 | 0~3000m(높이가 2000m에서 3000m 범위 안에 있다면 최대 운영 고도가 200m 증가하면 온도가 1°C 감소합니다.) |
|||
