지원되는 기지국 SNMP RS485를 위한 AC48V 750A 통신 DC 전원 시스템

제품개요

ET48750-M7E106 DC 랙 전원 시스템은 전력 연속성이 필수적인 핵심 통신 노드, 대규모 데이터 센터 및 미션 크리티컬 산업 시설을 위해 설계된 대용량 캐리어급 전력 변환 플랫폼입니다. L1×3, L2×2, L3×2, N×6으로 구성된 터미널 블록을 통해 인터페이스하여 AC 입력을 지원합니다. 이 시스템은 공칭 설정값 -53.5VDC로 -43VDC에서 -58VDC까지 조정 가능한 정밀하게 조정된 DC 출력을 제공합니다. 전체 출력 용량이 30kW로 정격화된 이 제품은 과부하 상태에서도 96% 이상의 변환 효율을 유지하여 에너지 손실과 운영 비용을 크게 줄입니다.

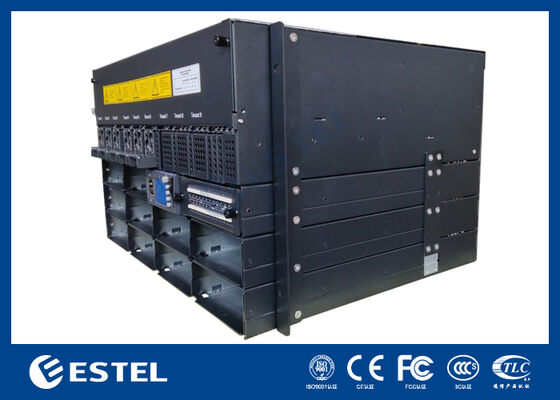

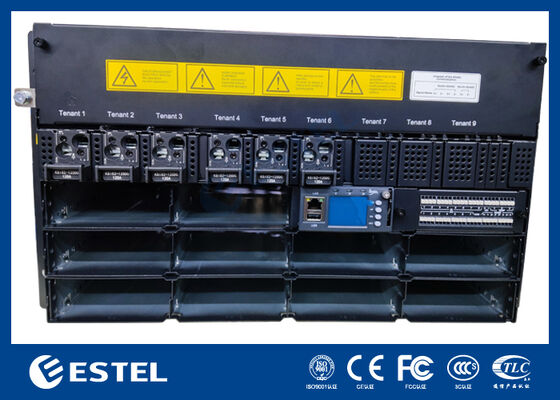

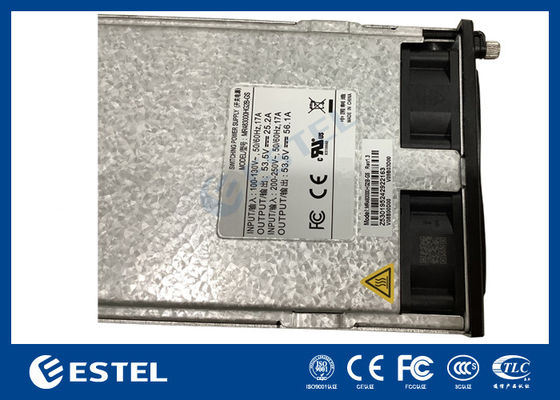

이 아키텍처는 완전한 모듈식이며 내결함성이 있어 N+1 이상의 중복 구성에서 최대 10개의 3000W 핫스왑 정류기 모듈을 지원합니다. 각 정류기 모듈의 무게는 2kg 미만이며 고급 역률 보정(≥0.99) 및 매우 낮은 총 고조파 왜곡(THDi ≤5%)과 함께 강제 공기 냉각을 활용하여 그리드 친화적인 작동과 일관된 전력 품질을 보장합니다. 전체 시스템은 표준 19인치 랙에 맞도록 제작된 6U 높이의 섀시에 들어 있습니다. 전면 액세스 핫스왑 유지 관리 및 상단 패널 케이블 라우팅을 통해 설치 및 현장 서비스를 단순화하는 동시에 IP20 등급 인클로저는 우발적인 접촉 및 고체 이물질의 유입을 방지합니다.

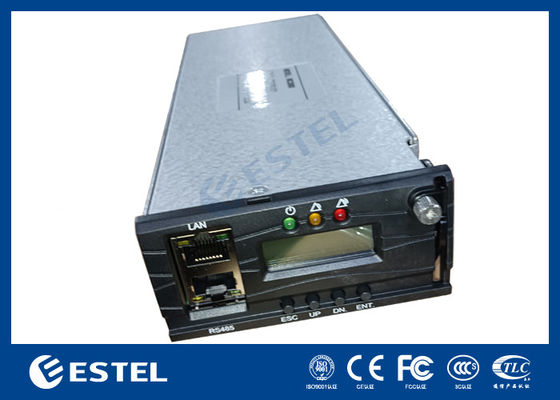

배전은 LLVD(부하 저전압 차단) 및 BLVD(배터리 저전압 차단)를 모두 지원하는 통합 DC 패널을 통해 관리되므로 정전 시 우선순위에 따른 부하 차단 및 배터리 런타임 연장이 가능합니다. 시스템 인텔리전스는 4개의 아날로그 센서 입력, 8개의 디지털 상태 입력 및 7개의 프로그래밍 가능한 무전압 경보 릴레이를 갖춘 전용 컨트롤러에 의해 처리됩니다. RS232, RS485 및 SNMP를 통해 포괄적인 원격 관리가 가능해 운영자에게 전력 매개변수, 경보 및 정류기 상태에 대한 완전한 가시성과 제어권을 제공합니다. 통합된 전면 패널 LCD 디스플레이를 통해 로컬 구성 및 실시간 모니터링이 용이해졌습니다.

물리적으로 까다로운 환경에 배포하도록 설계된 이 시스템은 -40°C ~ +65°C의 주변 온도 범위에서 지속적으로 작동하며 5% ~ 95%(비응결)의 상대 습도를 견딥니다. 또한 최대 3,000미터의 고도에서도 성능 저하 없이 최대 출력 전력을 제공합니다. 확장 가능한 모듈성, 지능형 부하 관리 및 산업 등급 탄력성을 결합한 ET48750-M7E106은 가동 중지 시간이 비용이 많이 들 뿐만 아니라 운영상 허용되지 않는 애플리케이션을 위한 강력하고 미래 지향적인 DC 전원 인프라를 제공합니다.
