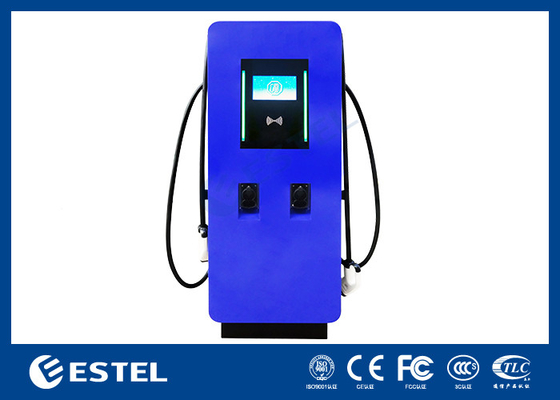

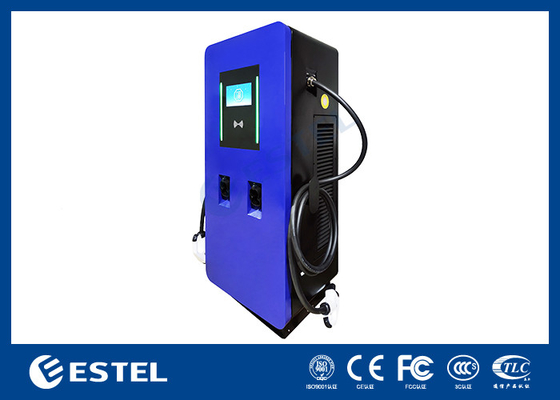

2 총 Ocpp 60kW/90kW/120kW/150kW DC EV 충전 스테이션 IP54 10' 터치 스크린
제품 상세정보
OCPP Ev 충전소
,2건 EV 충전소
,DC EV 충전소 IP54
2 총 Ocpp 60kW/90kW/120kW/150kW DC 전기 충전기 자동차 스테이션 Ev 충전기 Ev 충전기
1기술 매개 변수
제조업체는 발생한 손해, 손실, 비용 또는 비용에 대해 책임을 지지 않습니다.
EVSE의 모든 사용자 (예: EVSE의 설치 엔지니어 또는 소유자) 는
이러한 손해, 손실, 비용 또는 지출은 제조업체가 제공한 안전 지침을 준수하지 않은 결과로 발생하며, 여기에는 다음의 사항이 포함되지만 제한되지 않습니다.
• 전력 중단 또는 EVSE에 전력 공급 중단.
• EVSE 내부에 더럽거나 외질물질의 침투.
• 부품의 부식
• 장비 또는 사용에 대한 업그레이드, 향상 또는 수정.
• IT 보안 문제로 인한 소프트웨어 또는 하드웨어의 손해, 예를 들어 바이러스 유출 또는 시스템에 대한 악의적 인 해킹에 국한되지 않습니다.
• 해충, 곤충 침입 등으로 인한 장비의 손상 또는 고장.
• 다른 장비의 결함으로 인한 손상 또는 고장
작업의 범위
• 화재, 홍수, 폭풍 또는 이와 같은 위험으로 인한 손해 또는 손실 또는
화학물질이나 유해물질의 EVSE에 유출 또는 누출
• 작업 범위 밖의 원천에서 발생하는 문제로 인한 오류 추적.
• 비 전문적 또는 잘못된 설치, 표준에 부합하지 않는 설치 또는 제품 특정 설명서에 포함 된 설치 지침을 따르지 않는 설치.
• 부적절한 작동 (제품의 기술 요구 사항이나 사양 또는 설명서 위반),소지자 (또는 TCHARGE에 의해 승인되지 않은 제3자) 에 의해 과실 또는 수리.
• TCHARGE 이외의 당사자가 적용 가능한 안전 규정 또는 다른 법적 표준을 준수하지 않는 경우
• EVSE의 환기가 충분하지 않습니다.
• EVSE의 설계 조건 이외의 작동.
• EVSE를 원래 설치 장소에서 이전하거나 전체 시스템 설계의 변경.
• EVSE의 변경 사항은 제조업체가 변경 사항을 서면으로 승인하는 경우에만 변경합니다.
2정표
| 항목 번호 | 3P-90K-D2-150A-EU0 | |
|
힘 입력 |
입력 등급 | AC380V 3ph Wye150A 최대 |
| 단계 / 와이어의 수 | 3ph / L1, L2, L3, N, PE | |
| 전력 요인 | >0.98 | |
| 현재 THD | < 5% | |
| 효율성 | >95% | |
|
힘 출력 |
출력 전력 | 90kW (2개 총) |
| 출력 전압 범위 | DC200V-1000V | |
| 가등식 출력 전류 | 200A*2 | |
| 출력 정확성 | <0.5% (전압 및 전류) | |
| 보호 | 보호 | 과전류, 과전압, 과전압, 잔류 전류, 초상압 보호, 단전, 과온, 지상 결함 |
| 사용자 인터페이스 & 제어 | 표시 | 10 ′′ 터치 스크린 |
| 지원 언어 | 영어 (요청에 따라 다른 언어) | |
| 요금 옵션 | 요청에 따라 제공되는 요금 옵션: 기간별 요금, 에너지별 요금, 수수료별 요금 | |
| 환경 | 작동 온도 | 마이너스 20 °C에서 +55 °C (55 °C 이상에서 감소) |
| 저장 온도 | -40°C~+70°C | |
| 습도 | 상대 습도 < 95%, 응고되지 않습니다. | |
| 고도 | 최대 2000m (6000피트) | |
| 기계식 | 침입 보호 | IP54 |
| 외부 기계적 충격에 대한 보호 | IEC 62262에 따른 IK10 | |
| 냉각 | 공중 강제 | |
| 충전 케이블 길이 | 5m | |
| 크기 (W*D*H) mm | 700*780*1720mm | |
| 무게 | 300kg |
3. 차원 다이어그램
4. 설치 상태
1충전기는 평평한 콘크리트 기초에 설치되어 케이블 입구가 예약되어 있어야 합니다.
2수직 기울기는 5% 미만입니다.
3- 충전기의 바닥에 M8 나사 8개를 고정
4. 열 분산 및 작동을 위해 충전기 주위에 적어도 100cm의 거리를 유지
5- 뚜라미가 좋습니다.

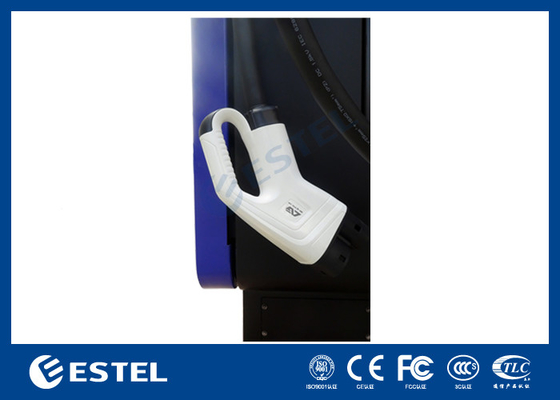

5동전 충전소 세부 정보

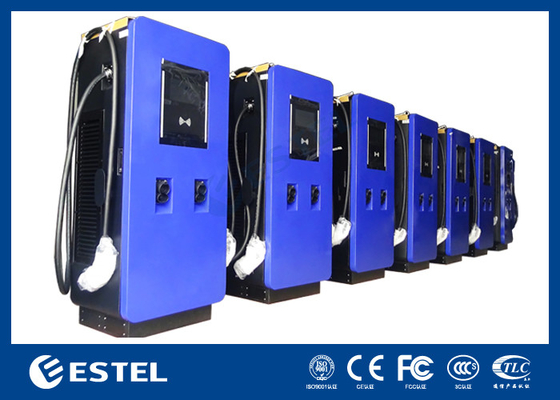

5프로젝트 케이스 쇼
6EVSE에 전원 공급이 끊어졌는지 확인하세요.
• 다른 작업은 자격을 갖춘 인력이 수행해야 합니다.
• 청소 또는 유지 관리 도중 허가 를 받지 않은 사람 들 에게 안전 한 거리를 유지 하십시오.
• 적절한 개인 보호 장비를 착용 하십시오.
소유자의 유지보수 스케줄
| 작업 | 빈도 | 절차 |
| 캐비닛을 청소해 | 4개월 | |
| EV 충전 케이블과 커넥터에 손상이 있는지 확인하세요. | 3개월 | |
| 캐비닛에 손상이 있는지 확인하세요. |
6개월
|
|
| 공기 입수 필터를 교체하세요 | 1년 | |
| EVSE의 유지보수 업무를 제조업체가 수행하는지 확인합니다. | 1년 | |
|
공기 출구 필을 교체하십시오. - 네 |
첫 해 후 2년 |
