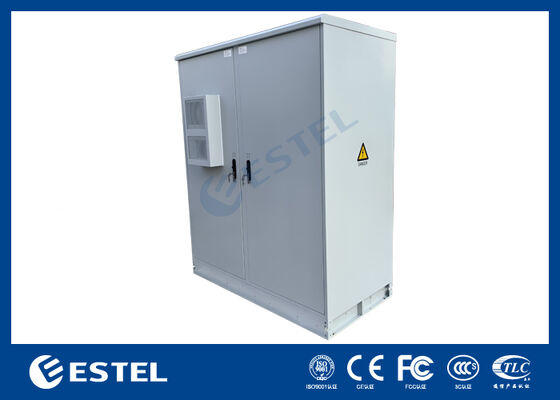

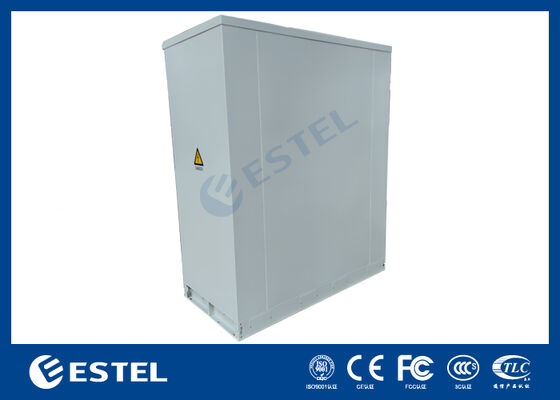

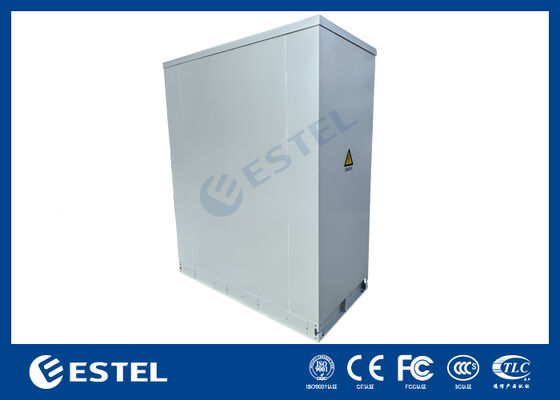

42U 2개 칸막이 야외 통신 캐비닛 2400×1000×2100mm 배터리 칸막이
제품 상세정보
배터리 수납 공간이 있는 42U 야외 통신 캐비닛
,2단 통신 인클로저 2400x1000x2100mm
,단일 벽 야외 배터리 캐비닛
42U 2격실 야외 통신 캐비닛 2400×1000×2100mm 배터리 칸이 있는 단일 벽 인클로저
개요
대용량 2칸 실외 통신 캐비닛은 실외 통신, 전원 백업, 광섬유 분배 및 네트워크 장비 통합을 위해 설계된 견고하고 내후성 인클로저입니다. 중대형 통신 사이트용으로 설계된 이 캐비닛은 넓은 내부 레이아웃, 강력한 환경 보호 및 안전한 구획화된 액세스를 하나의 통합 솔루션에 결합합니다.
전용 배터리 수납공간, 표준 19인치 장비 랙 섹션 및 독립된 광섬유 분배 수납공간을 갖춘 이 캐비닛을 사용하면 전원, 활성 장비 및 광케이블을 효율적으로 분리할 수 있습니다. 확장된 구조는 더 많은 설치 공간, 개선된 단열 및 더 쉬운 유지 관리를 제공하므로 통신 사업자, 광대역 인프라, 스마트 시티 시스템 및 중요한 실외 통신 프로젝트에 이상적입니다.
주요 특징
대용량 2칸

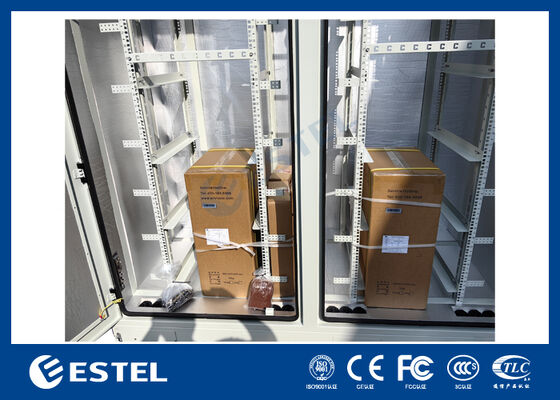

캐비닛은 하나의 엔클로저 내에서 다양한 시스템 기능을 분리하기 위해 2격실 구조를 채택합니다. 왼쪽 구획은 배터리 또는 백업 전원 장치용으로 설계되었으며, 중간 구획은 19인치 랙 장착 통신 장비용으로 구성되었으며, 오른쪽 구획은 광섬유 전송 분배, 케이블 라우팅 또는 보조 장치에 사용됩니다. 이 레이아웃은 작동 안전성, 열 제어 및 유지 관리 효율성을 향상시킵니다.
알루미늄 이중벽 구조
이중벽 알루미늄 본체로 제작된 캐비닛은 강력한 내식성, 구조적 내구성 및 경량화를 제공합니다. 단열 이중벽 설계는 태양열 취득을 최소화하고 특히 고온 실외 설치에서 보다 안정적인 내부 작동 조건을 지원합니다.
IP55 날씨 보호
실외 작동용으로 설계된 이 캐비닛은 먼지 유입 및 물 분사에 대한 IP55 보호 기능을 제공합니다. 따라서 통신 기지국, 도로변 통신 노드, 유틸리티 인프라 및 기타 노출된 현장 애플리케이션에 적합합니다.
안전한 독립 출입문 접근
각 구획에는 독립된 전면 도어와 3점 잠금 시스템이 장착되어 있습니다. 이 설계는 액세스 제어를 강화하고, 서비스 안전성을 향상시키며, 무단 액세스 위험을 줄입니다. 추가적인 사이트 보안이 필요한 경우 자물쇠 지원도 제공될 수 있습니다.
유연한 냉각 및 케이블 관리
캐비닛은 현장 요구 사항에 따라 자연 환기, 팬 냉각, 열 교환기 또는 에어컨을 지원합니다. 하단 케이블 인입 포트를 통해 전원 케이블, 신호 케이블, 광섬유 케이블을 깔끔하게 라우팅할 수 있어 깔끔하고 정돈된 내부 레이아웃을 유지하는 데 도움이 됩니다.
|
사양 |
세부 |
|
외부 치수 |
2400mm(W) × 1000mm(D) × 2100mm(H) |
|
구획 레이아웃 |
배터리 구획 + 19" 장비 랙 구획 + 광 전송 분배 구획 |
|
랙 표준 |
19인치 랙, 약. 42U 공간 |
|
재료 |
알루미늄 단일벽 구조 |
|
외부 플레이트 두께 |
2.0mm |
|
내부 플레이트 두께 |
1.0mm |
|
단열 |
20mm PEF 단열재 |
|
보호등급 |
IP55 |
|
도어 구성 |
독립된 현관문 2개 |
|
잠금 시스템 |
3점식 도난 방지 잠금 장치, 자물쇠 호환 가능 |
|
케이블 입구 |
하단 케이블 입구 |
|
장착 유형 |
바닥 장착형 |
|
표면 마감 |
옥외 분말 코팅 |
|
색상 |
RAL7035 밝은 회색 |
|
접지 |
통합 접지 시스템 / 구리 접지 바 |
|
냉각 옵션 |
팬 냉각/열교환기/에어컨 옵션 |
|
작동 온도 |
-40°C ~ +55°C |
|
상대습도 |
5% ~ 100% |

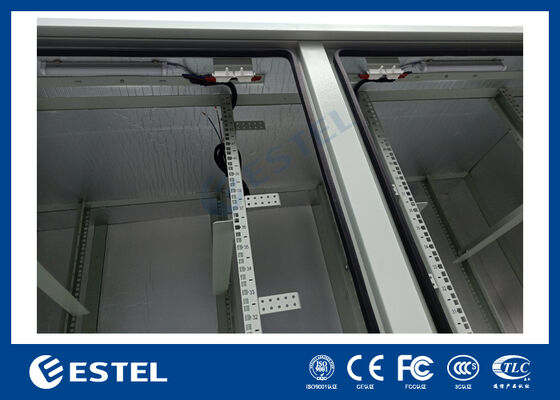

제품 구조 및 내부 구성
왼쪽 구획 – 배터리 섹션
이 섹션은 백업 배터리, DC 전원 시스템 또는 관련 에너지 저장 구성요소를 위해 설계되었습니다. 캐비닛은 활성 통신 장비에서 배터리를 물리적으로 분리함으로써 열 상호 작용을 줄이고 작동 안전성을 향상시킵니다.
오른쪽 구획 - 광섬유 전송 분배 섹션
오른쪽 구획은 파이버 패치 패널, 스플라이스 트레이, 케이블 관리 액세서리 및 신호 라우팅 구성 요소용으로 구성됩니다. 이 전용 광섬유 영역은 보다 깔끔한 케이블 정리를 지원하고 광학 시스템과 전원 시스템 간의 간섭을 줄이는 데 도움이 됩니다.
설치 고려 사항
실외 안정성을 위한 바닥 장착형 설치
더 큰 크기와 더 높은 용량으로 인해 이 캐비닛은 바닥 장착형 설치용으로 설계되었습니다. 구조적 안전성과 장기적인 실외 신뢰성을 보장하려면 안정적인 콘크리트 기초 또는 강철 플랫폼을 권장합니다.
적절한 냉각 구성
고부하 통신 장비 또는 더운 기후에 배치하는 경우 DC 에어컨 또는 열교환기와 같은 능동 냉각이 권장됩니다. 경부하 응용 분야의 경우 내부 열 방출 요구 사항에 따라 필터링된 환기 또는 팬 지원 냉각으로 충분할 수 있습니다.
케이블 라우팅 및 구획 분리
하단 케이블 인입구는 전원선, 접지선, 통신선, 광섬유 등을 분리하기 위해 미리 계획해야 합니다. 적절한 라우팅은 안전성, 유지 보수 접근 및 장기적인 신뢰성을 향상시킵니다.
응용
통신 기지국
하나의 통합 캐비닛에서 배터리 백업, 랙 장착형 통신 장비 및 광섬유 관리가 필요한 4G 및 5G 실외 사이트에 이상적입니다.
광섬유 액세스 및 광대역 네트워크
체계적인 케이블 관리와 날씨 보호가 필수적인 광섬유 분배 지점, 액세스 전송 노드 및 실외 네트워크 확장 사이트에 적합합니다.
스마트시티 인프라
교통 시스템, 스마트 조명 제어, 감시 백홀, 공용 네트워크 액세스 포인트 및 기타 실외 디지털 인프라에 사용할 수 있습니다.
산업 및 유틸리티 통신 시스템
안전한 실외 장비 하우징이 필요한 전력 유틸리티, 재생 에너지 프로젝트, 운송 네트워크 및 산업 통신 노드를 위한 실용적인 솔루션입니다.
-
