전력 분배용 서지 보호 장치(SPD) 40kA 서지 전류 원격 경보 포트
제품 상세정보
40KA 전압 보호 장치
,원격 경보가 있는 SPD
,산업용 전력 급증 보호기
배전용 서지 보호 장치(SPD) 40kA 서지 전류 원격 경보 포트
제품 설명

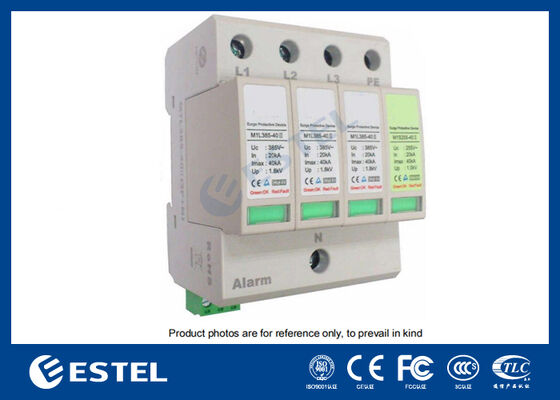

그만큼M1L385-40 II 서지 보호 장치(SPD)저전압 배전 전력 시스템의 과전압 조건 및 전력 서지로부터 장비를 보호하도록 설계된 신뢰성이 높은 전기 보호 시스템입니다. 이 장치는 과전류 및 과열 보호가 모두 필수적인 애플리케이션을 위해 특별히 설계되었으며 민감한 전기 시스템 및 전자 장치에 대한 강력한 보호 기능을 제공합니다.
M1L385-40 II 모델은 다음을 준수합니다.클래스 C 보호 표준최대 서지 전류를 견딜 수 있습니다.40kA(8/20μs 테스트)로 인해 과도 서지에 취약한 배전 시스템 및 장비에 사용하기에 적합합니다. 그것은 장착되어 있습니다원격 경보 포트(비활성 접촉) 사용자에게 실시간 모니터링 기능과 잠재적인 오류 또는 장애에 대한 경고를 제공하여 지속적인 시스템 무결성을 보장하고 가동 중지 시간을 줄입니다.
이 장치는 쉽게 설치하고 유지 관리할 수 있도록 통합 베이스로 설계되었으며 일반적으로35mm DIN 레일이는 장비 배전반의 일반적인 관행입니다. 이 설치 방법을 사용하면 전기 설정의 전체 효율성을 저하시키지 않고 SPD를 시스템 내에서 안전하게 고정할 수 있습니다. 이 장치는 또한 지원합니다.유연한 배선크기는 다음과 같습니다.1.5mm² ~ 25mm²유연한 연결을 위해 최대35mm²견고한 연결을 위해 다양한 설치 요구 사항을 수용합니다.
주요 사양

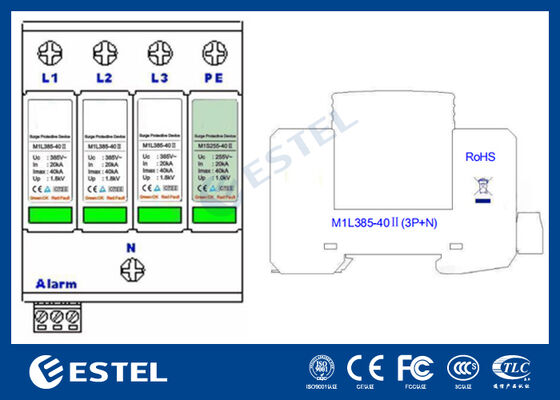

모델: M1L385-40 II (3P+N)
정격 작동 전압:
230V/400VAC(LN/N-PE)
정격 주파수: 48Hz ~ 62Hz
최대 작동 전압:
385V(LN) / 255V(N-PE)
공칭 방전 전류(In):
20kA(LN, N-PE)
최대 방전 전류(Imax):
40kA(LN, N-PE)
전압 보호 수준(상):
1.8kV(LN) / 1.0kV(N-PE)
일시적 과전압(TOV) 특성:
385V(LN)/400V에서 5초 동안 5초
고장특성 1200V(L-PE) / 200ms
단락 전류:
25kArms
단자 연결 크기:
1.5mm² ~ 25mm²(유연함) / 35mm²(강성)
알람 포트의 최대 전류:
250V / 0.5A(AC) 0.1A(DC); 125V / 1A(AC) 0.5A(DC)
쉘 난연 등급:
UL94 V-0
IP등급:
IP20
경보 모니터링 시스템
그만큼M1L385-40 IISPD의 특징은원격 경보 포트장치의 작동 상태에 대한 실시간 피드백을 제공합니다. 경보 시스템은 다음을 통해 활성화됩니다.비활성 연락처유지 관리 또는 교체가 필요할 때 사용자에게 경고하여 장비 가동 중지 시간을 최소화함으로써 운영 효율성을 유지하는 데 도움이 됩니다. 또한 원격 경보 기능을 사용하면 대규모 모니터링 시스템에 쉽게 통합할 수 있어 중요한 인프라에 대한 감독이 향상됩니다.
설치 지침
이 장치는 다음에 의해 설치되도록 설계되었습니다.공인 전문가오직. 일반적으로 다음 위치에 장착됩니다.35mm DIN 레일장비 배전반 내부. SPD는 다음 지침에 따라 배선되어야 합니다.

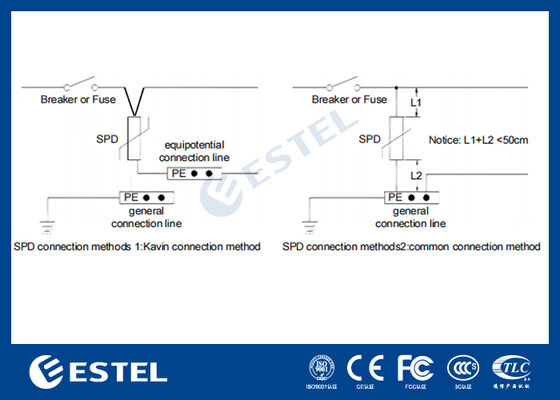

연결 방법: 배선에는 공통 병렬 연결을 사용할 수 있습니다.16mm²다중 가닥 구리선. 연결 리드의 총 길이는 다음을 초과해서는 안 됩니다.0.5미터.

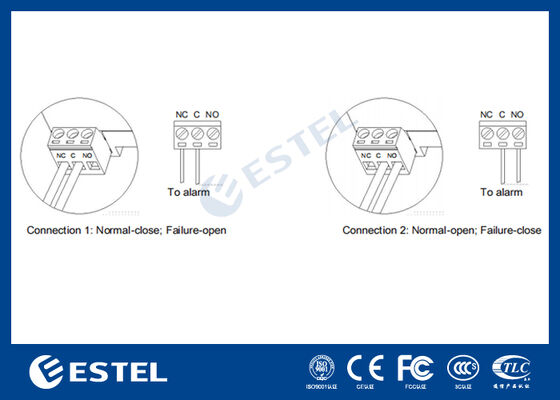

그만큼알람 연결 단자어레스터 하단에 위치합니다. 원격 모니터링을 위해 사용자는 배선 플러그와 경보 리드를 배선 플러그의 해당 구멍에 삽입한 다음 플러그를 원래 위치에 삽입하고 나사를 조여야 합니다.
제공된 지침을 따르면 장치를 전기 시스템에 통합하여 전력 서지로부터 강력한 보호를 제공하고 지속적이고 안정적인 작동을 보장할 수 있습니다.
M1L385-40 II 서지 보호 장치의 장점:
높은 서지 전류 용량: 최대 방전 전류는 다음과 같습니다.40kA, 이 SPD는 상당한 전력 서지 및 과도 전압을 처리할 수 있어 민감한 장비에 탁월한 보호 기능을 제공합니다.
원격 모니터링 기능: 내장원격 경보 포트모니터링과 유지 관리가 쉬워서 모든 문제를 신속하게 해결할 수 있습니다.
사용자 친화적인 설치:DIN 레일 장착시스템은 설치를 단순화하고 기존 전기 인프라에 쉽게 통합할 수 있도록 해줍니다.
넓은 전압 보호 범위: 최대 전압을 견딜 수 있음385V(LN) 및255V(N-PE)이므로 배전 시스템의 다양한 애플리케이션에 적합합니다.
내구성과 안전성:난연성 쉘(UL94 V-0)그리고IP20 보호다양한 작동 환경에서 장치가 안전하고 내구성을 유지하는지 확인하십시오.
응용 분야:
배전 시스템: 민감한 구성 요소를 손상시킬 수 있는 일시적인 과전압 조건으로부터 전력 시스템을 보호합니다.
통신 장비: 서지가 성능에 영향을 미치는 것을 방지하여 통신 장비의 안전성을 보장합니다.
산업용 전기 시스템: 가동 중단이나 손상을 일으킬 수 있는 전기적 결함으로부터 산업 기계 및 장비를 보호합니다.
재생 에너지 시스템: 태양광, 풍력, 기타 신재생 에너지 시스템을 외부 요인으로 인한 전기 서지로부터 보호합니다.
요약
그만큼M1L385-40 II 서지 보호 장치과전압, 전력 서지 및 전기적 결함으로부터 전기 시스템 및 민감한 장비를 매우 효과적으로 보호합니다. 높은 서지 전류 용량, 원격 모니터링 기능 및 간편한 설치를 통해DIN 레일 장착, 이는 산업, 통신 및 배전 애플리케이션을 위한 신뢰할 수 있는 선택입니다.
-
