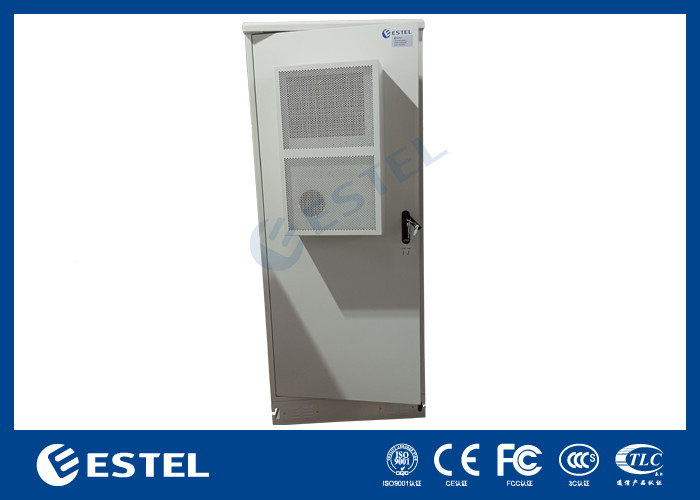

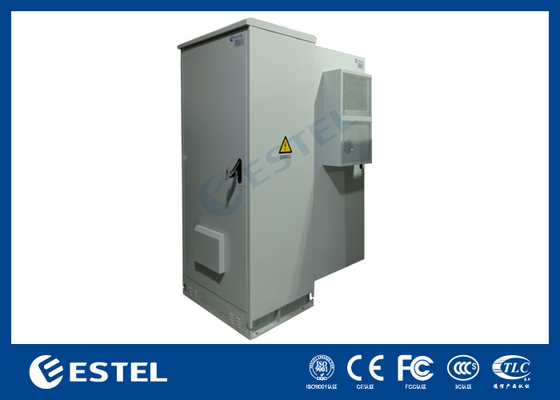

40U 야외 배터리 캐비닛 커스터마이즈 된 IP55 쉽게 조립 할 수있는 캐비닛 냉각
제품 상세정보
40U 야외 배터리 캐비닛 IP55
,맞춤형 야외 배터리 캐비닛 냉각
,쉽게 조립 가능한 배터리 캐비닛 40U
40U 야외 배터리 캐비닛 사용자 정의 IP55 냉각과 함께 쉽게 조립 캐비닛
1. 40U 야외 배터리 캐비닛 사용자 정의 IP55 냉각 기능으로 쉽게 조립 캐비닛
-
캐비닛은 먼지, 자외선 및 비에 저항하며 야외 환경에서 사용됩니다.
-
캐비닛 냉각: 팬과 에어컨 (다른 냉각 옵션: 열 교환기) MTBF≥50000h
-
캐비닛의 레이아웃은 합리적이므로 케이블 접근, 고정 및 지상화를 용이하게합니다. 전력 케이블, 신호 케이블 및 광 케이블에 대한 입구 구멍이 개별적으로 있습니다.
-
캐비닛에 사용되는 모든 케이블은 불 retardant 물질로 만들어집니다.
2. 40U 야외 배터리 캐비닛 사용자 정의 IP55 냉각 세부 사항과 함께 쉽게 조립 캐비닛:
-
캐비닛 재료: 캐비닛은 젤리화 된 강철으로 만들어졌으며, 이중 벽이 있으며, 외부 판의 두께: 1.5mm, 내부 판의 두께: 0.8mm입니다.내부 벽과 외부 벽 사이에 열 절연이 있습니다단열 재료는 20mm PEF, 열 단열 계수: 0.035W/m·K. 캐비닛은 조립형입니다.
-

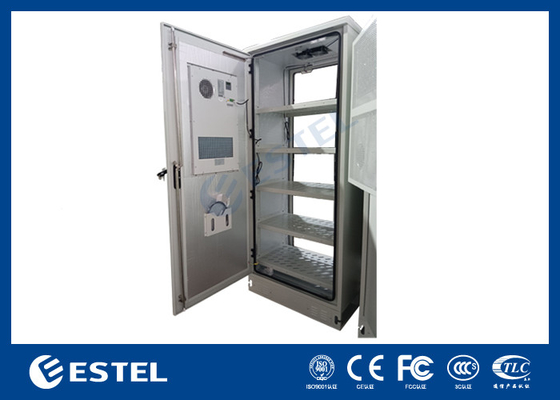

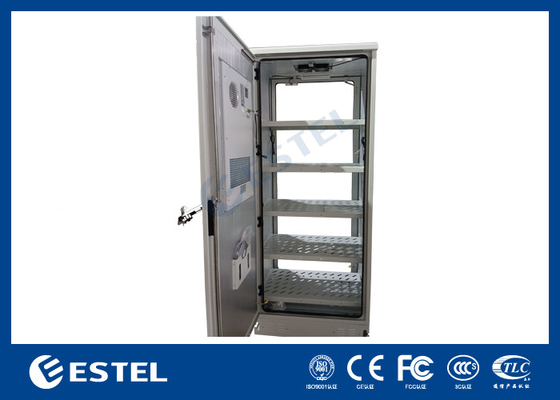

캐비닛 구조: 캐비닛에는 배터리를 배치하는 배터리 선반이 포함되어 있습니다. 캐비닛에는 1 개의 펠티어 에어컨과 팬이 있으며 정문에 설치되어 있습니다.
-
캐비닛 문과 잠금: 캐비닛에는 하나의 정문이 포함되어 있습니다. 캐비닛 문은 내장 구조를 사용합니다. 문 열각은 110 ° 이상이며 문 제한 장치는 열각을 제한 할 수 있습니다.잠자는 도난 방지 3점 잠금, 받침 잠금.
3. 40U 야외 배터리 캐비닛 사용자 정의 IP55 쉽게 조립 캐비닛 빠른 세부 사항:
|
원산지: 중국 첸젠 (중국 본토) |
외부 차원: H × W × D 2100 × 900 × 700mm |
|
브랜드 이름: ESTEL |
구조: 단벽, 단열 |
|
모델 번호:ET9070210-40U |
캐비닛 배열: 배터리 설치용 한 개의 칸막이 |
|
제품명: 야외 배터리 캐비닛 |
캐비닛 잠금: 도둑질 방지 3점 잠금 |
|
인증: ISO9001, IP55 |
보호 수준: IP55 |
|
적용: 야외 통신 기지국 |
케이블 입구: 캐비닛 바닥 |
|
소재: 진열제철 |
조명: DC48V LED등 |
|
열 단열: PEF |
토양 보호: 구리 막대 |
|
색상: 회색 (대용) |
냉각: 220VAC 50/60Hz 에어컨 |
|
코팅: 외관 부러지 방지 코팅 |
다른 냉각 옵션: 열 교환기 |
4. 40U 야외 배터리 캐비닛 사용자 정의 IP55 쉽게 조립 캐비닛 사양:
|
구성 |
항목 |
기술 매개 변수 |
||
|
캐비닛 |
모델 |
ET9070210-40U |
||
|
보호 수준 |
IP55 |
|||
|
외부 차원 |
H2100mm × W900mm × D700mm (자격화 할 수 있습니다) |
|||
|
내부 차원 |
19인치 레일, 40U |
|||
|
소재 |
가연제철, 1.2mm 두께, 단일 벽. 베어링 부품 두께: 2.0mm |
|||
|
단열 |
20mm PEF |
|||
|
코팅 |
폴리에스터 분말 코팅 |
|||
|
색상 |
RAL7035 |
|||
|
잠금 |
3점 잠금 시스템 |
|||
|
힌지 |
내부 힌지 |
|||
|
설치 옵션 |
바닥에 장착된 |
|||
|
케이블 라우팅 |
캐비닛의 바닥에서 케이블과 밖으로 |
|||
|
유지보수 |
1개의 정문, 정비 |
|||
|
냉각 |
옵션 |
AC 에어컨 |
DC 에어컨 |
팬 |
|
냉각 용량 |
1500W |
/ |
|
|
|
입력 전압 |
220VAC 60HZ |
/ |
|
|
|
의사소통 |
RS485 |
/ |
|
|
|
센서 |
도어 센서 |
|||
|
다른 것 |
조명용 LED 램프 |
|||
|
환경 |
작업 온도 |
-40°C ~+55°C (+ 태양 복사) |
||
|
저장 온도 |
-40°C~+70°C |
|||
|
작업 습도 |
5%~95% (집화 없이) |
|||
|
작업 고도 |
0~4000미터 |
|||
5. 차원 다이어그램
6도어 잠금 도난 방지 설계
-
도난 방지 잠금의 손해 저항성은 GA/T 73-1994 (기계적 도난 방지 잠금) B급의 요구 사항을 충족하며, 펠록을 지원합니다.
-
3점 잠금
7케이블 입구
피더 케이블과 다른 외부 케이블 모두 바닥 배선 방법을 사용합니다.
8토착 보호
-
캐비닛에는 경화 방지 코팅을 가진 구리 막이 포함되어 있습니다. 전선 연결 단말기에 충분한 나사가 있습니다.
-
캐비닛의 금속 부분은 서로 연결되고 지식 막대기로 연결되어야 합니다. 두 가지 지점 사이의 연결 저항은 0.1Ω 이하입니다.
-
캐비닛 안의 다른 장비의 보호 어더링은 어더링 바에 연결되어야 합니다.
9연결 및 고정
-
구조 및 베어러 연결으로 느슨한 반 가닥 연결을 사용하십시오. 캐비닛 고정을위한 앵커 볼트는 핫 딥 진열 볼트를 사용합니다.
-
문 힌지는 내부 힌지 모드를 사용합니다.
10외관 및 표면 처리
캐비닛 표면 코팅은 흰색 회색 (PANTONE 428C) 의 야외 특수 분말 코팅입니다. 코팅은 GB/T 3181-2008 요구 사항을 준수합니다.
11. 문 센서, 연소 센서 및 LED 램프 위에 설치.
12포장 및 운송
-
