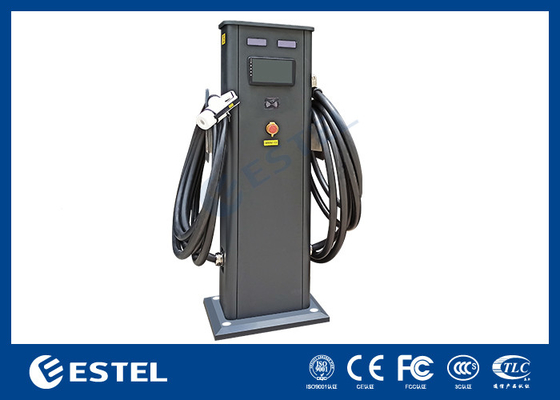

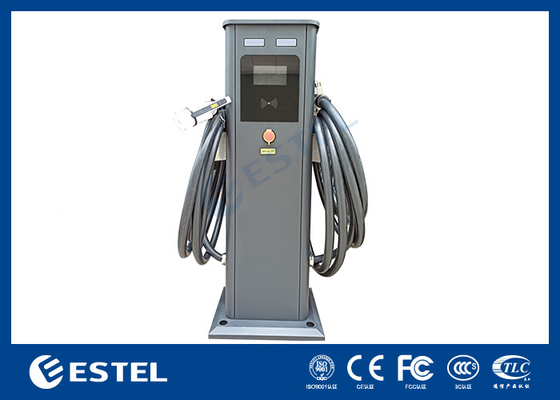

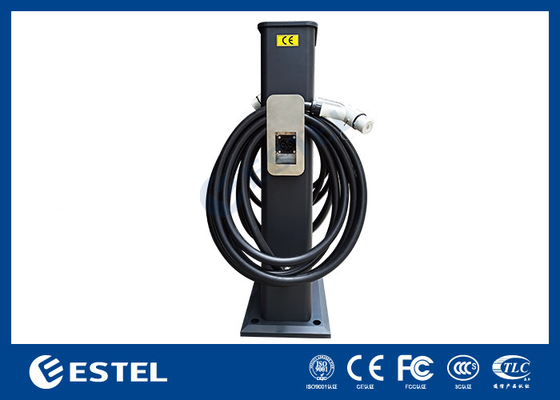

야외 전기차 AC EV 충전소 3단계 5M 케이블로 22kw EV 충전기
제품 상세정보
5M 케이블 AC EV 충전소
,야외 3단계 22kw EV 충전기
,FCC 3단계 22kw EV 충전기
야외 전기 자동차 AC EV 충전 스테이션 전기 자동차 44 Kw 충전기 5M 케이블
1기술 매개 변수
AC 충전기는 SAE J1772, IEC 62196, GB/T20234에 적합합니다.
중앙 관리 시스템 (CMS) 과의 통신 프로토콜은 ARM 아키텍처 및 Linux / Android 플랫폼에 기반한 OCPP 1.6에 적합합니다.
2정표
| 항목 | 사양 | E3P-22K-A2-16A-EU01 |
| 입력 | 입력 전압 |
3단계 400V 32A 50/60Hz |
| 출력 | 출력 전압 | 3단계 400V |
| 출력 전력 | 11kW*2 | |
| 출력 전류 | 16A*2 | |
| 프로파일 | 충전 총 | 1개 총 (ccs2) + 1개의 소켓 |
| 설치 방법 | 벽에 장착된 타입 또는 스탠드 타입 | |
| 케이블 길이 | 5m | |
| 작동 온도 | -30 °C ~ +50 °C | |
| 저장 온도 | -40 °C ~ +70 °C | |
| 작업 습도 | 5%~95% | |
| 의사소통 | 와이파이/4G | |
| 보호 수준 | IP54 | |
| 안전 표준 | IEC 61851-1:2017 | |
| 인터페이스 프로토콜 | OCPP 16 | |
| 비상 정지 | 그래요 | |
| CE 인증 | 그래요 | |
| 보안 설계 | 전압 과잉/하압 보호, 과부하 보호, 단전 보호, 전류 누출 보호, 지상 보호, 온도 과잉 보호, 번개 돌풍 보호부딪히고 떨어지는 보호 |
3서비스 환경
- 작동 온도: -200C...+600C
- RH: 5%...95%
- 위치: <2000m
- 설치 환경: 강한 자기 간섭이 없는 콘크리트 토대. 천막이 권장됩니다.
- 주변 공간: >0.1m
4차원 도표
5설치 상태
충전기는 평평한 콘크리트 기초에 설치되어 케이블 입구가 예약되어 있어야 합니다.
기초는 바닥에서 최소 150mm 높이고 수직 기울기가 5% 미만되어야 합니다.
충전기의 바닥을 기본에 삽입된 4개의 M14 나사기로 고정하세요.
열 분산 및 작동을 위해 충전기 주위에 적어도 100cm의 거리를 유지하십시오.
오브닝이 좋습니다.
전기 연결
전력 공급 시스템은 230V 단일 단계입니다. 기호 L, N 및 PE (earthing) 에 따라 외부 케이블을 내부 단말기에 연결하십시오.
6.일반 문제 해결
| 총기 난사 문제 | 결함 현상 | 해결책 |
| 1. | 표시등이 밝지 않음 |
I. 전원 공급 전선을 확인. II. 컨트롤 보드 J12 콘택트의 3극 커넥터를 확인하기 위해 문을 열십시오. 제어판의 2A 피지 큐브를 멀티미터로 확인합니다. |
| 2. | 충전 불가능 |
I. 비상 정지 버튼을 확인 합니다. 누르면 화살표 방향으로 풀어주세요. II. 적색 표시등 을 확인 한다. 만약 적색 표시등 이 일정 한 빛 에 비춰져 있다면 충전 지점 의 결함 이 있음을 의미 한다. 그 다음 먼저 차단기 를 열고 해당 결함 을 제거 한다.결함이 제거 된 후, 차단기를 닫고 충전 지점을 다시 시작하기 위해 1 분 동안 기다립니다. |
| 3. | RFID 카드를 읽을 수 없습니다 (있는 경우) | 앞 문을 열고 카드 리더의 4극 신호 단말기가 잘 연결되어 있는지 확인하십시오. |
| 4. | 전기 계측기 통신 장애 (예발 경우) | 뒷문을 열고 계측기의 RS485 커넥터가 잘 연결되어 있는지 확인하십시오. |
| 5. | 상류 전원 공급 장치가 자주 끊어지는 경우 |
I. 상류 회로 차단기가 좋은 상태인지 확인합니다. II. 상류 회로 차단기를 더 큰 명명 전류로 교체하면 명명 전류가 너무 작습니다. |
|
경고: 전기 유지보수 작업 전에 충전 커넥터를 꺼내! 전기 유지보수 작업 전 충전기 캐비닛의 단속기와 하천 상류 단속기를 잘라버리십시오! |
||
7발열 경보
| - 아니 | 소음 | 의미 |
| 1 | 한 번의 짧은 비핑 | 충전 과정 완료 |
| 2 | 두 개의 짧은 비핑 * | 접촉기 방출 오류 |
| 3 | 3개의 짧은 비핑 * | 충전점과 EV 사이의 보호 Earthing 단속 |
| 4 | 길고 짧은 비핑* | CP 및 PE 단회로 |
| 5 | 길고 짧은 두 개의 비핑* | 전력선 DC 잔류 전류 경보 |
| 6 | 1개의 긴 피프와 3개의 짧은 피프 | EV에서 요금 조사를 중단했습니다 |
| 7 | 비핑을 계속 해 | 비상 버튼 누르면 |
|
참고: *사용자는 즉시 충전 프로세스를 중지하고 응급 서비스를 요청합니다. |
||
8동전 충전소 세부 정보

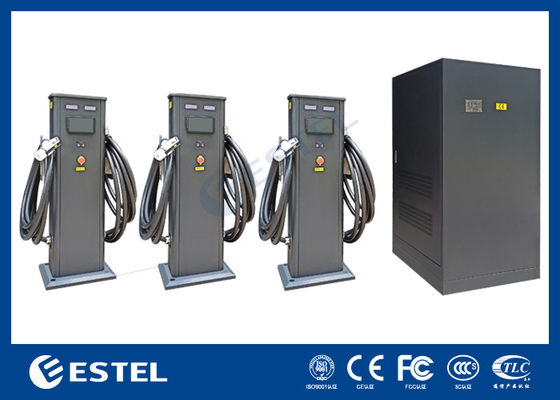

9프로젝트 사례 발표
10- 포장
-
28U 통합된 외부 전력 캐비닛 직진 시스템 UPS 배터리 에너지 저장 장
