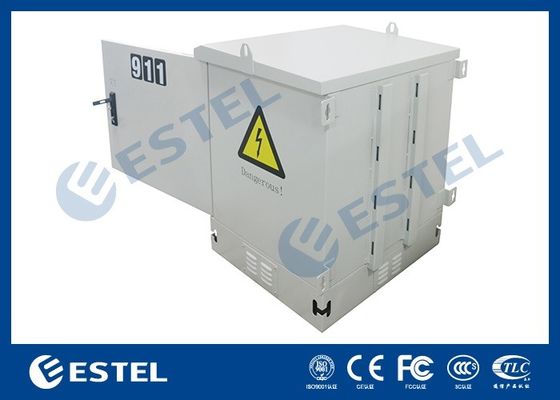

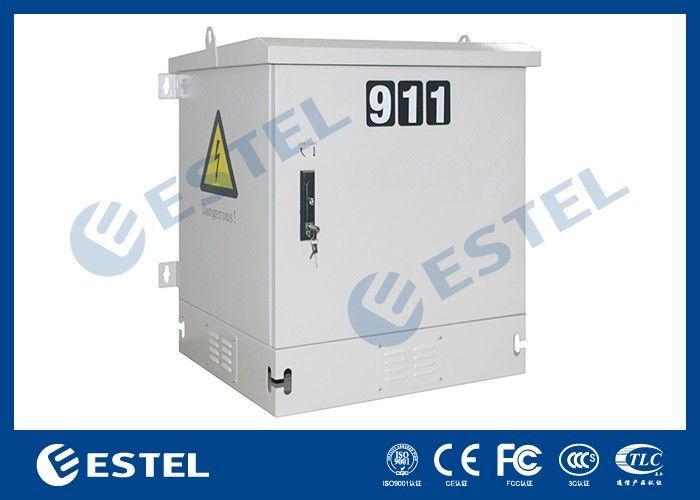

단일 벽 외부 전기 장치

단일 벽Outdoor세 가지 설치 방법(벽걸이, 기둥 설치, 바닥 설치)을 지원하는 캐비닛

• 구조

캐비닛은 용융 아연 도금 강철, 단일 벽 구조로 제작되었습니다. 설치가 용이하며 완벽한 밀봉 성능을 제공합니다.

장비 구획:ET706085PWF-S 캐비닛은 통신 장비 및 배터리 설치에 사용됩니다. 이 캐비닛은 단일 벽 캐비닛이며 냉각을 위해 2개의 팬을 사용합니다. 방수 및 방진 기능이 있습니다.

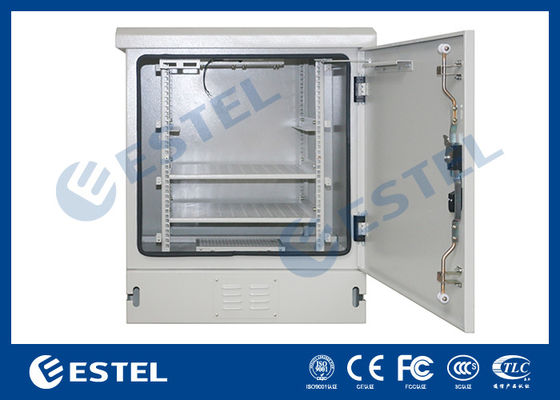

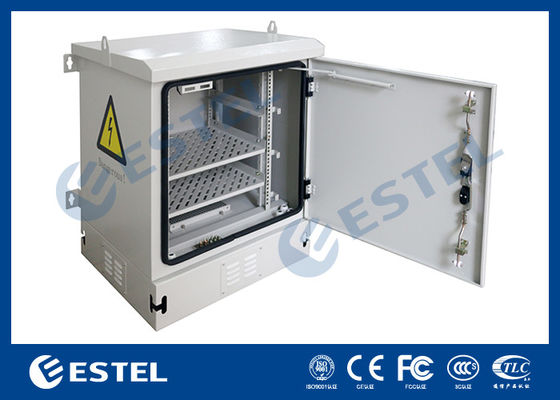

문 및 도어 잠금 장치:캐비닛 도어는 내장형 구조를 사용합니다. 도어 열림 각도는 110° 이상이며 도어 제한 장치는 열림 각도를 제한할 수 있습니다. 잠금 장치는 도난 방지 3점 잠금 장치이며 자물쇠를 지원합니다.

캐비닛 외부 크기:700x600x850mm (W×D×H)

캐비닛 내부 크기:610x510x640mm (W×D×H)

• 치수 다이어그램

• 적용 가능한 환경 조건

작동 온도: -20°C ~ 55°C

보관 온도: -40°C ~ +70°C

운송 온도: -50°C ~ +70°C

상대 습도(RH): 5% ~ 100%

기압: 62kpa ~ 101kpa (해발 0m ~ 5000m와 유사)

태양 복사 강도: 1124 × (1±5%)W/m2

• 기술 사양

• 재질: 단일 벽, 아연 도금 강철, 1.5mm 두께
• IP 등급: IP55
• 표면 처리: 탈지, 녹 제거, 방청 인산염 처리(또는 아연 도금), 분체 도장.
• 장비 설치 방법: 19” 표준 랙 및 트레이
• 전면 도어 1개, 야외 캐비닛용 도난 방지 3점 잠금 장치(자물쇠 지원)
• 조립형
• 냉각: 팬 2개, DC48V, 상단에 설치
• LED 램프: DC48V,
• LED 램프 센서: LED 램프 켜기/끄기 제어에 사용

세 가지 설치 방법 지원: 기둥 설치, 벽걸이 및 바닥 설치

• 특징

• 장착 방법

• 환기

공기 배출구:

공기 흡입구:

• 포장

캐비닛 포장은 GB3873-83을 준수하는 나무 상자이며 방습 및 충격 방지 기능이 있습니다. 포장 외부에는 방습 표시, 충격 방지 표시, 방향 표시 등이 페인트로 칠해져 있습니다.
