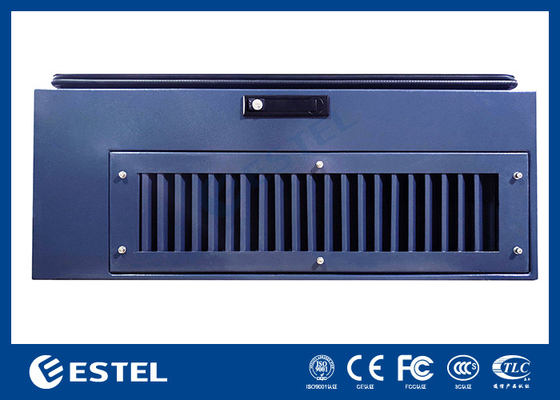

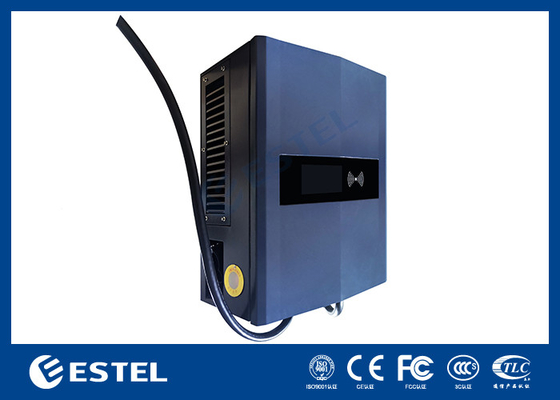

30kW 750V EV DC 고속 충전 스테이션 EV CCS2 충전 커넥터와 함께 벽 박스 충전기
제품 상세정보
30kW EV DC 급충전소
,750V EV DC 급전전 충전소
,CCS2 커넥터와 EV 벽 박스 충전기
30kW 750V DC 급속 충전 새로운 에너지 EV 벽 박스 충전기 CCS2 충전 커넥터
30kW 750V DC 급속 충전 새로운 에너지 EV 벽 박스 충전기 소개
DC 충전기는 IEC 61851-1을 준수합니다.2017, EN 61851-1:2010, EN61851-23:2014, EN61851-24:2014, IEC61851-21-2:2018, GB/T18487.1-2015 및 해당 통신 표준 GB/T 27930-2015, GB/T 34657.1-2017, GB/T 34658-2017중앙 관리 시스템 (CMS) 과의 통신 프로토콜은 OCPP 1에 적합합니다..6 ARM 아키텍처와 리눅스/안드로이드 플랫폼을 기반으로 합니다.
이 DC 충전기 시리즈의 기본 설계는 IEC 표준에 적합합니다.
30kW 750V DC 신 에너지 EV 벽 박스 충전기 기능:

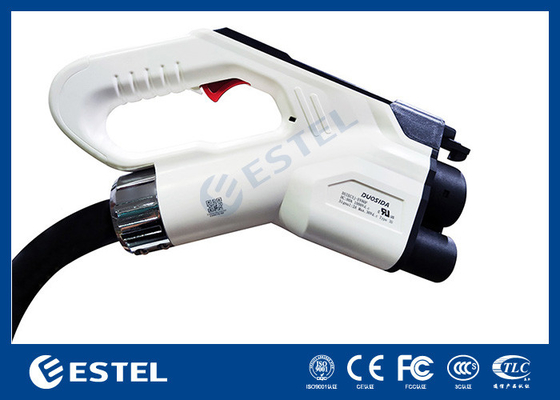

- CCS2 충전 커넥터와 함께 빠른 EV 충전기입니다. IP54 보호, 견고하고 내구성있는 야외 응용 프로그램.
- 고주파 전원 모듈을 바로잡기용으로 사용하며, 높은 신뢰성 애플리케이션을 위해 특별히 설계되었습니다.
- 전력 공유 제어 기능과 친근한 사용자 인터페이스가 있습니다.
30kW 750V DC 빠른 충전 새로운 에너지 EV 벽 박스 충전기 매개 변수
입력 매개 변수
| 전압 | 380/400 VAC, +/-10% |
| FLA / 최대 입력 전류 | 63A |
| 빈도 | 50/60Hz |
| 배선 | L1, L2, L3, N, PE |
| 전력 요인 | >99% (명소 입력) |
| 하모닉 전류/ iTHD | <5% (명소 입력) |
출력 매개 변수
| 최대 출력력 | 30kW DC |
| 출력 전압 | 200V~750VDC |
| 최대 출력 전류 | 50A DC |
| 전원 모듈 슬롯 | 1 |
| 전압 안정 정확도 | <±0.5% |
| 출구 유형 |
1*50A CCS2 참고: 충전 시에는 총 하나만 사용할 수 있습니다. |
| 부하 분배 | ±3% |
시스템 매개 변수
| 효율성 | >94% |
| KAIC | 6kA |
| 장막 보호 | IP54 |
운영 환경
| 실내 온도 |
-20 ~ +50°C, 50°C 이하의 전력 출력 50°C 이상 전력 감소율 5%/°C |
| 저장 온도 | -40 ~ +75°C |
| 작동 습도 | 0 ~ 95% (집화되지 않습니다) |
| 운용 고도 | 0 ~ 2000m |
HMI 인터페이스

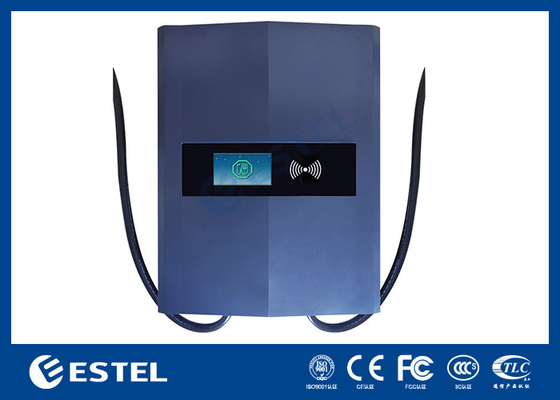

| 표시 | 7인치 LCD/터치 스크린 |
| LED | 실행 (Run) /주의 (Alarm) |
| 전력 측정 | 1 * DC 미터 |
| 비상 정지 | E-STOP 같은 시간에 AC 입력과 DC 출력 둘 다 종료 |
모니터링 인터페이스
| 광역망 | 이더넷 (표준); 와이파이, 4G (선택) |
| 통신 프로토콜 | OCPP 16 |
보호 기능
| 시스템 보호 |
과전류 보호, 단회로 보호, 입력/출력 과전압 보호 입력 저전압 보호 단열 모니터링 두 개의 DC 커넥터 출력 공동 지상 보호 반극성 보호, 온도 보호, |
기계적 특성
| 크기 (W*H*D mm) | 380 (W) * 520 (H) * 200 (D) mm |
| 충전기 무게 | 45kg (전력 모듈 없이, 포장 없이) |
30kW 750V DC 신 에너지 EV 벽 박스 충전기 제품 설명
