DC 60kw 및 AC 43KW 전기 자동차 충전소 EV 충전소 충전소
기본 특성
원산지:
심천, 중국 (본토)
브랜드 이름:
ESTEL
인증:
CE,ROSH,FCC
모델 번호:
E3P-60K-AD3-100A-EU01
부동산 거래
최소 주문 수량:
1
가격:
358-4286 usd
지불 조건:
L/C,D/A,T/T, 웨스턴 유니온, 페이팔, 기타 등등
공급능력:
달 당 50,000 세트
제품 요약
3 총 Ocpp 지원 DC60kw 및 AC43 전기 충전기 자동차 스테이션 Ev 충전기 Ev 충전기 1기술 매개 변수 DC 충전기는 IEC 61851-1을 준수합니다.2017, EN 61851-1:2010, EN 61851-23:2014, EN 61851-24:2014, IEC 61851-21-2:2018, GB/T18487.1-2015 및 해당 통신 표준 GB/T 27930-2015, GB/T 34657.1-2017, GB/T 34658-2017중앙 관리 시스템 (CMS) 과의 통신 프로토콜은 OCPP 1에 적합합니다..6 ARM ...
제품 상세정보
강조하다:
DC 60kw 전기차 충전소
,AC 43KW 전기차 충전소
,FCC EV 충전소
Input Rating:
400V 3ph 170A 최고
Number Of Phase / Wire:
3ph / L1,L2,L3,N,PE
Power Factor:
>0.98
Current THD:
<5>
Output Power:
DC 건: 60Kw + AC43KW
제품 설명
3 총 Ocpp 지원 DC60kw 및 AC43 전기 충전기 자동차 스테이션 Ev 충전기 Ev 충전기
1기술 매개 변수
DC 충전기는 IEC 61851-1을 준수합니다.2017, EN 61851-1:2010, EN 61851-23:2014, EN 61851-24:2014, IEC 61851-21-2:2018, GB/T18487.1-2015 및 해당 통신 표준 GB/T 27930-2015, GB/T 34657.1-2017, GB/T 34658-2017중앙 관리 시스템 (CMS) 과의 통신 프로토콜은 OCPP 1에 적합합니다..6 ARM 아키텍처와 리눅스/안드로이드 플랫폼을 기반으로 합니다.
이 DC 충전기 시리즈의 기본 설계는 IEC 표준과 중국 국가 표준을 준수합니다.
분류: E3P-60K-AD3-100A-EU01
| 3P | 3단계 입력 |
| 100A | 가등식 출력 |
| AD3 | DC 또는 AC 출력 3개의 충전 커넥터 |
| DC100A AC63A | 충전 커넥터의 명소 전류 |
| EU01 | 버전 02 |
2정표
| 항목 번호 | 3P-60K-AD3-100A-EU01 | |
| 전력 입력 | 입력 등급 | 400V 3ph 170A 최고 |
| 단계 / 와이어의 수 | 3ph / L1,L2,L3,N,PE | |
| 전력 요인 | >0.98 | |
| 현재 THD | < 5% | |
| 효율성 | >95% | |
| 전력 출력 | 출력 전력 | DC 총: 60Kw + AC43KW |
| 충전 세션에 DC 총 하나만 사용할 수 있습니다. AC 충전 총은 독립적입니다. | ||
| 출력 등급 | 200V-1000V DC + AC380V | |
| 보호 | 보호 | 과전류, 과전압, 과전압, 잔류 전류, 초상압 보호, 단전, 과온, 지상 결함 |
| 사용자 인터페이스 & 제어 | 표시 | 10 ′′ 터치 스크린 |
| 지원 언어 | 영어 (요청에 따라 다른 언어) | |
| 요금 옵션 | 요청에 따라 제공되는 요금 옵션: 기간별 요금, 에너지별 요금, 수수료별 요금 | |

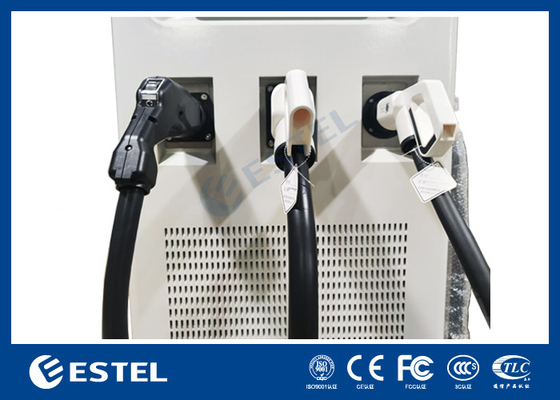

| 충전 인터페이스 | DC1 (CHAdeMO) /DC2 (CCS2) /AC1 (CCS2) | |
| 사용자 인증 | 페이팔 및 (또는) NFC 카드 | |
| 의사소통 | 네트워크 인터페이스 | 이더넷 (표준); 와이파이, 4G (선택) |
| 오픈 충전점 프로토콜 | OCPP16 | |
| 환경 | 작동 온도 | 마이너스 20 °C에서 +55 °C (55 °C 이상에서 감소) |
| 저장 온도 | -40°C~+70°C | |
| 습도 | 상대 습도 < 95%, 응고되지 않습니다. | |
| 고도 | 최대 2000m (6000피트) | |
| 기계식 | 침입 보호 | IP54 |
| 외부 기계적 충격으로부터 보호 | IEC 62262에 따른 IK10 | |
| 냉각 | 강압 공기 | |
| 충전 케이블 길이 | 5m | |
| 크기 (W*D*H) mm | 700*750*1750 | |
| 무게 | 280kg | |
| 규정 | 인증서/응답성 | CE / EN 61851-1/-23 |
3서비스 환경
작동 온도: -200C...+550C
RH: 5%...95%
위치: <2000m
설치 환경: 강한 자기 간섭이 없습니다.
주변 공간: >0.1m

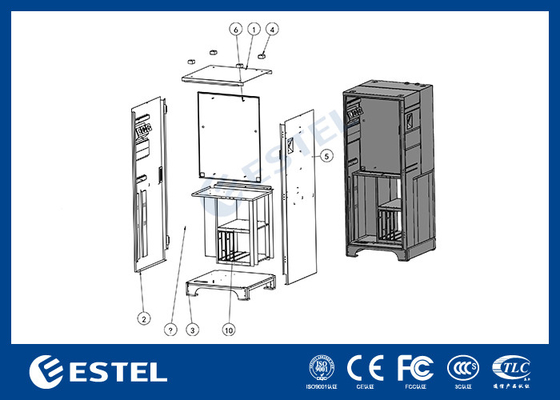

4.차원 다이어그램
5설치 상태
충전기는 평평한 콘크리트 기초에 설치되어 케이블 입구가 예약되어 있어야 합니다.
수직 기울기는 5% 미만입니다.
충전기의 바닥을 기단에 삽입된 8개의 M8 나사기로 고정시켜
열 분산 및 작동을 위해 충전기 주위에 적어도 100cm의 거리를 유지하십시오.
아루닝이 좋습니다.
6전기 연결
전기 공급 시스템은 380VAC 3단계 Wye입니다.
외부 케이블을 내부 단말기에 연결하여 기호인 La, Lb, Lc, N 및 PE (earthing) 에 따라 연결합니다.
케이블의 가로 면적:
| 충전기의 전력 | 가로 절단 면적 |
| 100kW | 3*50mm2+2*25mm2LA LB LC / N+PE) |

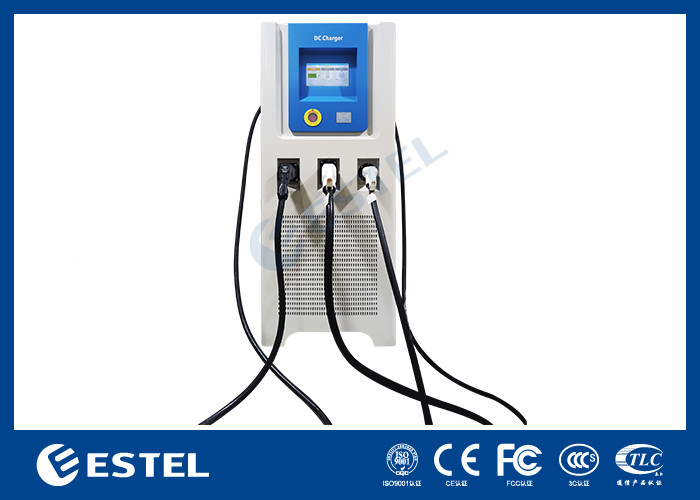

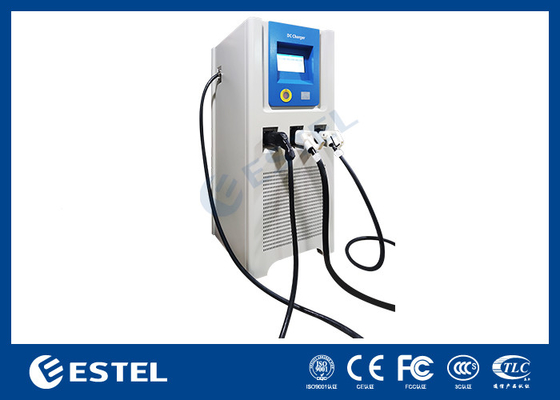

7DC 충전소 세부 정보
8프로젝트 사례 발표
9.
포장
