단 하나 벽 IP55는 40U 옥외 통신 내각 반대로 부식을 방수 처리합니다
제품 상세정보
단일 벽 야외 통신 캐비닛
,IP55 40U 야외 통신 캐비닛
,단일 벽 40U 랙

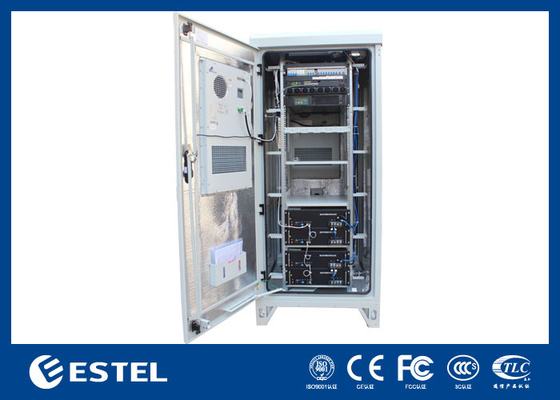

단일 벽 IP55 방수 40U 야외 통신 캐비닛 부식 방지
1.야외 통신 캐비닛기술 매개 변수
| 항목 | 종류 | 기술 매개 변수 |
| 구조 | 차원 | 외부 차원: W×D×H 900×900×2100mm |
| 레이아웃 | 1개 방면 | |
| 장비 설치 방법 | 19인치 랙, 40U | |
| 문 | 1개의 정문과 3개의 점 잠금으로 | |
| 소재 | 철강화, 단벽 단층 단열 | |
| 열 절연 | 20mm PEF | |
| 침입 보호 | IP55 | |
| 온도 조절 | 냉각 | 에어컨 및 팬 |
| 조명 | LED등 | LED등 |
| 온도 | 온도 | 작업 온도: -40°C ~ +55°C |
| 저장 온도: -50°C ~ + 70°C | ||
| 운송 온도: -50°C ~ +70°C | ||
| 습도 | 상대 습도 | 5% ~ 100% |
| 압력 | 공기 압력 | 62kpa ~ 101kpa (높이 0m ~ 5000m와 비슷) |
| 방사능 강도 | 태양 방사능 강도 | 1120 × (1±5%) W/m2 |
2IP55통신 내각프로파일
ESTEL는 중국의 야외 통신 캐비닛 및 온도 제어 솔루션의 전문 제조업체입니다. 우리는 10 년 이상
연구개발, 생산 및 수출 경험
3우리 내각의 장점
(1) 우리는 외부 통신 캐비닛에 에어컨, 환경 모니터링 시스템, 직렬기 시스템, 전력 분배, 인버터, 배터리 및 광섬유를 통합 할 수 있습니다.
(2) 캐비닛 재료: 진압제철, 스테인리스제철, 알루미늄 및 냉불제철은 선택적입니다.
(3) 각종 캐비닛 설치 방법: 지상 장착, 벽 장착 및 스톨 장착.
(4) 캐비닛 냉각 방법: 에어컨, 열 교환기, TEC 및 팬은 선택적입니다.
(5) 캐비닛 유형: 장비 캐비닛, 배터리 캐비닛 및 전원 캐비닛 ((일용 칸, 2개 칸, 여러 칸)
(6) 우리는 전문 설계 엔지니어가 있습니다, 정확히 주문을 할 수 있습니다.
(7) 야외 캐비닛 높은 보호 수준, IP55, IP65, IP66, 방수, 먼지, 가혹한 야외 환경에서 사용할 수 있습니다.
(8) 탑재된 문 구조, 3점 잠금, 외부 찌개 없이, 도둑질 방지 기능을 강화합니다.
(9) 제조업체로부터 직접 판매하여 수익률을 높일 수 있습니다.
(10) 엄격한 품질 검사와 안정적인 품질
(11) 빠른 배송, 배송 시간 걱정이 없습니다.
(12) 완벽한 판매 후 서비스.
4야외 통신 캐비닛 특징
(1) 캐비닛은 먼지, 햇빛 및 비에 저항하며 IP55 보호 수준입니다.
(2) 냉장고: 에어컨 및 팬.
(3) 캐비닛의 배열은 합리적이므로 케이블 접근, 고정 및 지상화를 용이하게합니다. 전력 케이블, 신호 케이블 및 광 케이블에 대한 케이블 입구가 개별적으로 있습니다.
(4) 토착 바를 넣으십시오.
(5) SNMP 통신을 가진 환경 모니터링 시스템을 포함합니다.
(6) 전력 분배는 고객의 실제 필요에 따라 주문 할 수 있습니다.
(7) 통신 직렬 시스템 사용자 정의 할 수 있습니다.
5캐비닛 액세서리 목록
|
- 아니 |
항목 |
양 |
단위 |
스펙 |
|
1 |
야외 통신 캐비닛 |
1 |
세트 |
(1) 외부 차원 W×D×H 900×900×2100mm (2) 1개의 칸막이: 40U 표준 19" 랙을 포함 (3) 외관 캐비닛에 대한 하나의 정문과 세 점의 도난 방지 잠금 (지원 잠금) (4) 소재: 진압제철; 단벽, 열 절연 (5) IP 레벨: IP55 (6) 바닥에 케이블 입구 (7) 구리 막대도 포함) |
|
2 |
에어컨 |
1 |
세트 |
에어컨 냉각 용량: 1500W 전원 공급: AC220V, 50Hz |
|
3 |
팬 |
1 |
세트 |
2개의 AC220V 팬과 1개의 온도 조절기 |
|
4 |
환경 모니터링 시스템 |
1 |
세트 |
1 × 환경 모니터링 유닛,19", 1U; AC220V, RS485 및 SNMP 통신을 지원 1 × 연기 센서, 1 × 물 센서, 1 × 온도 센서 1x 문 센서 |
|
5 |
AC 및 DC 전력 분배 장치 |
1 |
세트 |
B등급 번개 방지 AC 입력: 63A/2P×1 AC 출력: 16A/1P×4 DC 출력: 16A/1P×4 높이: 4U |
|
6 |
LED 램프 스위치 |
1 |
PC |
LED 램프의 켜고 끄는 제어에 사용됩니다. |
|
7 |
LED등 |
1 |
PC |
AC220V, 캐비닛의 조명용 |
|
8 |
패키지 |
1 |
세트 |
목재 케이스 |
6통신 수정 시스템
모델: ET48450P200 사진
정제 시스템 ET48450P200 소개
ET48450P200하이브리드 전력 시스템을 위한 19인치 하위 랙으로, 13U 높이의 컴팩트한 디자인으로, 섬유와 마이크로파 전송, 액세스 장치, 스위치 등의 중요한 애플리케이션 요구를 충족시킵니다.시스템의 최대 전력은 450A입니다., AC 입력 / DC 입력 / 배터리 / 로드 MCB와 함께 케이블은 MCB와 버스바로 전면 액세스됩니다.
주요 특징
-
넓은 입력 전압 범위: 직렬기 85 ~ 290VAC 및 MPPT 120 ~ 420VDC
-
이더넷, SNMP, ModBus 및 RS485 통신 인터페이스를 지원합니다.
-
정제기, MPPT 및 컨트롤러는 열로 연결, 쉽고 빠른 온라인 유지보수
-
높은 효율성 96%까지 낮은 운영 비용
| 전기통신 수정 시스템 - ET48450P200 | |||||
| 차원 | W482 x D350.6 x H13U, ≤40kg (모듈 없이) | ||||
| 냉각 모드 | 자연 냉각 | ||||
| 유지보수 모드 | 앞쪽 유지보수 | ||||
| 보호 수준 | IP20 | ||||
| 입력 분포 | |||||
| AC | DC | ||||
| 입력 모드 | 380VAC 3단계 | 120VDC~420VDC | |||
| 입력 주파수 |
45~65Hz, 등급 값: 50Hz/60Hz |
/ | |||
| 입력 용량 | 100A/4Px1 | 25A/2Px4 | |||
| SPD | 20kA/40kA, 8/20μs | ||||
| 출력 분배 | |||||
| 수정 모듈 | 태양 전지 모듈 | ||||
| 출력 전압 |
-42 ~-58VDC, 등급 값: -53.5VDC |
- 42 ~ -58VDC, 등급 값: -54.5VDC |
|||
| 배터리 차단기 | 250A/1P x3 ((125A/3P x 3) | ||||
| 로드 브레이커 |
LLVD: 125A/P x 2, 25A/1P x 1, 1 리버 포스 BLVD: 125A/1P x 2, 6A/1P x 2 |
||||
| DC SPD | 10kA/20kA, 8/20μs | ||||
| 모듈 | |||||
| 수정 모듈 | 태양 전지 모듈 | ||||
| 입력 전압 | 85~290VAC, 220VAC 등급 | 120~420VDC, 등급 340VDC | |||
| 효율성 | >96% | >96% | |||
| 등급 전력 | 3000W ((176~290VAC) | 3000W ((200~420VAC) | |||
| 작업 온도 | -10°C~+75°C(완전 출력 55 이하)°C) | -10°C~+75°C(전력 50도 이하)°C) | |||
| 컨트롤러 | |||||
| 신호 입력 | 7 건조 접촉 | ||||
| 경보 출력 | 4 AI (2 배터리 온도, 1 주변 온도, 1 연료 레벨 센서), 1 RS485, 7 DI | ||||
| 통신 항구 | RS485, SNMP | ||||
| 표시 모드 | LCD | ||||
| 환경 | |||||
| 작동 온도 | -10°C ~+50°C | ||||
| 저장 온도 | -40°C ~+75°C | ||||
| 작동 습도 | 5%~95% (비밀화) | ||||
| 고도 | 0~4000m (높이가 3000m 범위 내에 있는 경우)~4000m, 최대 작동 온도는 1로 감소°C고도가 200m 증가하면) | ||||
7외관 통신 캐비닛의 도면
8맞춤형 캐비닛 사진
9. IP65 외관 통신 캐비닛 인증
10야외 통신 캐비닛의 응용
11포장 및 배달
우리의 패키지는 피임이 없는 접합판입니다.
ISPM 15 제2조를 준수합니다.1UN FAO가 발행한 것 입니다. 수분, 충격에 견딜 수 있고 수출용입니다.
12다른 야외 통신 캐비닛 사진
-
