PDU를 가진 반대로 부식 IP55 비바람에 견디는 통신 울안 19inch 40U 하나 격실
제품 상세정보
반대로 부식 통신 울안
,비바람에 견디는 통신 울안
,PDU를 가진 통신 울안
19inch 40U 1개의 격실 2개의 문 전원 분배 장치를 가진 반대로 부식 IP55 비바람에 견디는 통신 울안
1.캐비닛 구조
(1) 외형 치수 W×D×H 900×900×2300mm
(2) 구획 1개;
(3) 완전히 두 개의 문;실외 캐비닛용 특수 잠금 장치 포함(자물쇠 지원)
(4) 재질: 아연 도금 강판;이중벽, 외부 판 두께: 1.2mm, 내부 판 두께: 0.8mm, 두 벽 사이에 단열재가 있습니다.
2. 비바람에 견디는 통신 캐비닛 특징
- 재료: 좋은 품질의 아연 도금 강판
- 표면 처리: 탈지, 녹 제거, 방청 인산염 처리(또는 아연 도금), 분체 도장.
- 캐비닛 내하중: ≥400kg
- 진입 보호: IP55
- 난연성: GB5169.7 테스트 A 준수
- 기계적 강도: 각 표면은 수직 압력 >980N을 견딜 수 있습니다.문이 열린 후 바깥 쪽 끝은 수직 압력> 200N을 견딜 수 있습니다.
- 절연 저항: 접지 장치와 캐비닛 본체 부품 간의 절연 저항은 2×104M/500V(DC) 이상입니다.
- 내전압 : 접지장치와 캐비닛 본체 사이의 내전압은 3000V(DC)/1min 이상이어야 합니다.
3. 기술적인 매개변수
| 안건 | 유형 | 기술적인 매개변수 |
| 구조 | 치수 | 외부 차원: W×D×H 900×900×2300mm |
| 공들여 나열한 것 | 1칸 | |
| 장비 설치 방법 | 19인치 랙 | |
| 문 | 전면 도어 1개, 후면 도어 1개, 실외 캐비닛용 도난 방지 3점 잠금 장치(자물쇠 지원). | |
| 재료 | 아연도금강판, 단열재가 있는 이중벽 | |
| 침투 보호 | IP55 | |
| 온도 제어 | 냉각 | 에어컨과 선풍기 |
| 조명 | 주도 램프 | 48V LED 램프 |
| 온도 | 온도 | 작동 온도: -40°C ~ +55°C |
| 보관 온도: -50°C ~ + 70°C | ||
| 운송 온도: -50°C ~ +70°C | ||
| 습기 | 상대 습도 | 5% ~ 100% |
| 압력 | 기압 | 62kpa ~ 101kpa (고도 0m ~ 5000m와 유사) |
| 방사선 강도 | 태양 복사 강도 | 1120 ×(1±5%)W/m2 |
4. 액세서리 목록
| 아니요. | 안건 | 수량 | 단위 | 명세서 |
| 1 | 야외 통신 캐비닛 | 1 | PC |
(1) 외형 치수: W×D×H 900×900×2300mm (2) 구획 1개 (3) 전면 도어 1개, 후면 도어 1개, 실외 캐비닛용 도난 방지 3점 잠금 장치(자물쇠 지원). (4) 아연도금강;이중벽, 외부 판 두께: 1.2mm, 내부 판 두께: 0.8mm, 두 벽 사이에 단열재가 있습니다. |
| 2 | 에어컨 | 2 | PC |
냉각 용량: 2000W. 전원 공급 장치: AC220V, 50Hz. 하나는 정문에, 다른 하나는 뒷문에 설치됩니다. |
| 삼 | 보조 직접 환기 팬 | 2 | PC | DC48V |
| 4 | 주도 램프 | 2 | PC | DC48V |
| 5 | LED 램프 스위치 | 2 | PC | LED 램프 켜기/끄기 제어용 1개 |
| 6 | 배전 장치 | 1 | PC |
등급 B 낙뢰 방지 AC 입력: 63A/2P×1;AC 출력: 16A/1P×4; DC 출력: 16A/1P×4 입력 전압: AC220V, 50Hz |
| 7 | 패키지 | 1 | PC | 나무 케이스 |

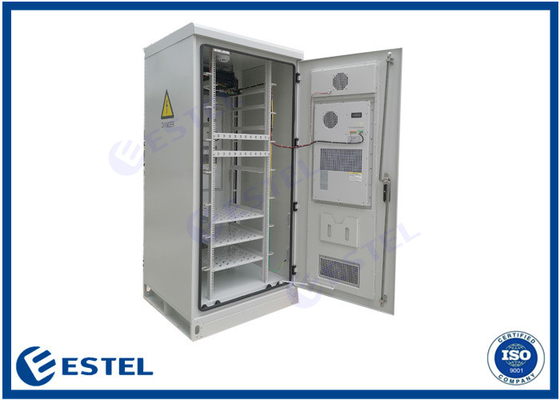

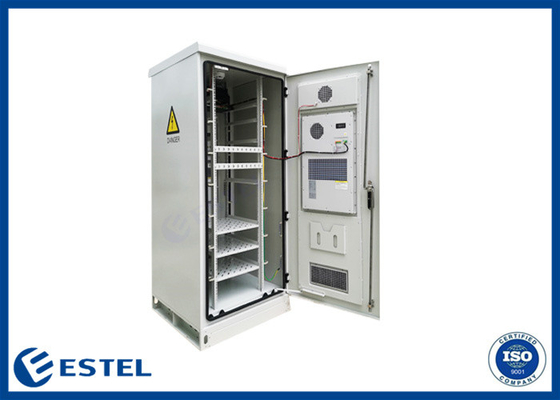

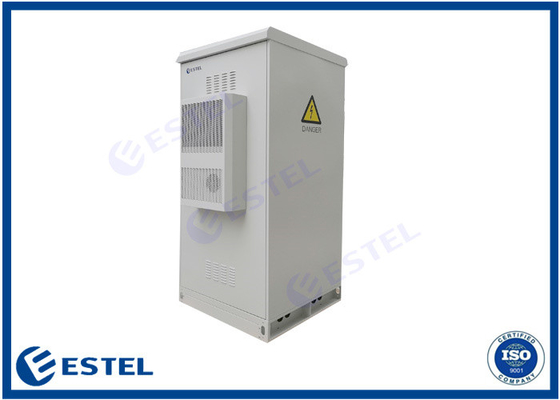

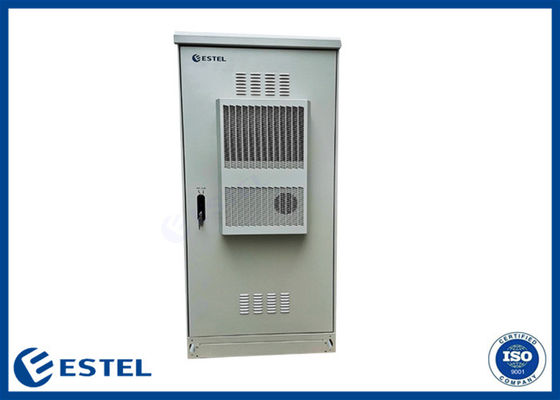

5.캐비닛 사진
6.LED 램프 및 도어 센서
LED 램프와 도어 센서는 캐비닛 상단에 설치됩니다.
7.연결 및 고정
(1) 풀림 방지 나사산 연결을 구조 및 베어러 연결로 사용하십시오.캐비닛 고정용 앵커 볼트는 용융 아연 도금 볼트를 사용합니다.
(2) 문 경첩은 내부 경첩 모드를 사용합니다. 내부 설치, 내부 고정, 외부 나사 없음 및 임베디드 캐비닛 도어, 이러한 디자인은 캐비닛을 도난 및 물 접근으로부터 보호할 수 있습니다.느슨한 스레드 연결을 구조 및 베어러 연결로 사용하십시오.캐비닛 고정용 앵커 볼트는 용융 아연 도금 볼트를 사용합니다.
8.냉각
에어컨
냉각 용량: 2000W.
전원 공급 장치: AC220V, 50Hz.
하나는 정문에, 다른 하나는 뒷문에 설치됩니다.
-
