40U IP55 정면과 후방 문을 가진 옥외 장비 내각 반대로 부식
제품 상세정보
40U 옥외 장비 내각
,분말 코팅 옥외 장비 내각
,반대로 부식 통신 내각
40U IP55 정면과 후방 문을 가진 반대로 부식 옥외 장비 내각
1. 40UIP55부식 방지 야외 통신내각특징
● 내부 장비에 접근하기 위한 전면 및 후면 도어
● 캐비닛은 방진, 자외선 차단 및 방수 처리되어 실외 환경에서 사용됩니다.
● 캐비닛 냉각: 팬 및 에어컨.
● 캐비닛의 배치가 합리적이어서 케이블 액세스, 고정 및 접지가 용이합니다.전원 케이블, 신호 케이블 및 광 케이블용 케이블 인렛이 개별적으로 있습니다.
● 접지 막대를 포함합니다.
● 부식 방지 분체 도장
● 에어컨과 비상팬에 의한 냉방
● 높은 통합, 컴팩트한 구조, 손쉬운 설치 및 이후 단계 마이그레이션
● 도난 방지 잠금 장치, 우수한 열쇠 구멍 보호 장치
2.40UIP55부식 방지야외 통신 캐비닛애플리케이션
옥외 통신 장비 캐비닛은 주로 4G 시스템, 통신/네트워크 통합 서비스, 액세스/전송 스위칭 스테이션, 비상 통신/전송 등과 같은 무선 통신 기지국에 사용됩니다.
삼.40U야외 통신 캐비닛 기술적인 매개변수
| 안건 | 유형 | 기술적인 매개변수 |
| 구조 | 치수 |
외부 차원: W*D*H 900*900*2100mm 내부 차원: W*D*H 800*800*1800mm |
| 공들여 나열한 것 | 1칸 | |
| 장비 설치 방법 | 19인치 랙, 40U | |
| 문 | 전면 도어 1개 및 실외 캐비닛용 3점 잠금 장치(자물쇠 지원) | |
| 재료 | 아연 도금 강철, 단열재가 있는 단일 벽 | |
| 단열재 | 20mm PEF | |
| 침투 보호 | IP55 | |
| 온도 제어 | 냉각 | 에어컨과 선풍기 |
| 조명 | 주도 램프 | 주도 램프 |
| 온도 | 온도 | 작동 온도: -40°C ~ +55°C |
| 보관 온도: -50°C ~ + 70°C | ||
| 운송 온도: -50°C ~ +70°C | ||
| 습기 | 상대 습도 | 5% ~ 100% |
| 압력 | 기압 | 62kpa ~ 101kpa (고도 0m ~ 5000m와 유사) |
| 방사선 강도 | 태양 복사 강도 | 1120 × (1±5%) W/m2 |
- 40UIP55안티씨부식옥외 통신 오두막등액세서리 목록
| 아니요. | 안건 | 수량 | 단위 | 명세서 |
| 1 | 야외 통신 캐비닛 | 1 | 세트 |
(1) 외부 차원: W*D*H 900*900*2100mm (2) 격실 1개: 19” 40U (3) 전면 도어 1개 및 실외 캐비닛용 3점 잠금 장치(자물쇠 지원) (4) 재질: 아연 도금 강판, 단열재가 있는 단일 벽 |
| 2 | 에어컨 | 1 | 세트 | 냉각 용량: 1500W, 전원 공급 장치: AC220V, 50Hz |
| 삼 | 보조 직접 환기 팬 | 2 | PC | AC220V |
| 4 | 환경감시부 | 1 | 세트 | 1U, AC220V, SNMP 통신 지원 |
| 5 | 워터 센서 | 1 | PC | |
| 6 | 연기 감지기 | 1 | PC | |
| 7 | 온도 및 습도 센서 | 1 | PC | |
| 8 | 도어 센서 | 1 | PC | |
| 9 | 주도 램프 | 1 | PC | AC220V |
| 10 | 배전 장치 | 1 | 세트 |
등급 B 낙뢰 방지 AC 입력: 63A/2P *1;AC 출력: 16A/1P*4; DC 출력: 16A/1P*4 입력 전압: AC220V. |
| 11 | 패키지 | 1 | 세트 | 나무 케이스 |
5.캐비닛냉각 시스템
1)에어컨: 캐비닛 전면 도어에 설치된 1500W 냉각 용량의 에어컨.
냉각 용량: 1500W,
전원 공급 장치: AC220V, 50Hz
2)2 PC 팬
6. 캐비닛 도어 및 잠금 장치
캐비닛에는 두 개의 정문이 있습니다.캐비닛 도어는 임베디드 구조를 사용합니다.문 열림 각도는 110°보다 크고 문 제한 장치는 열림 각도를 제한할 수 있습니다.자물쇠는 맹꽁이 자물쇠를 지원하는 도난 방지 3점식 자물쇠입니다.

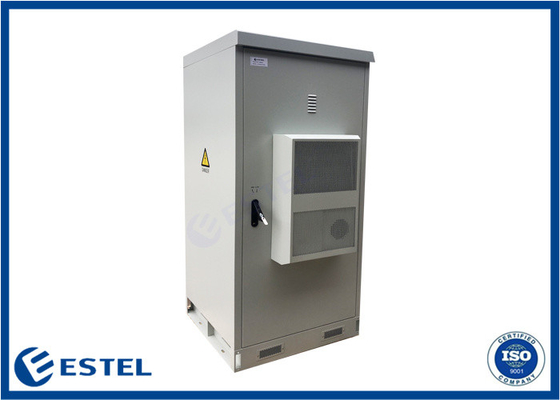

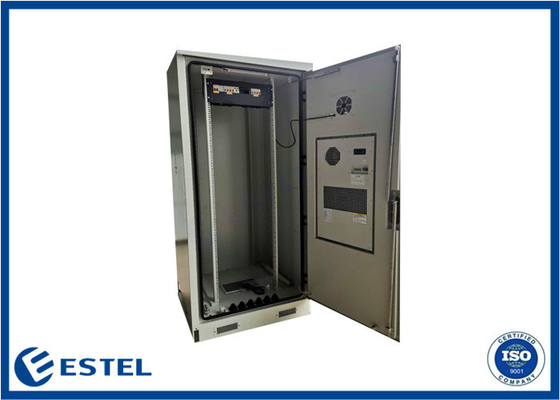

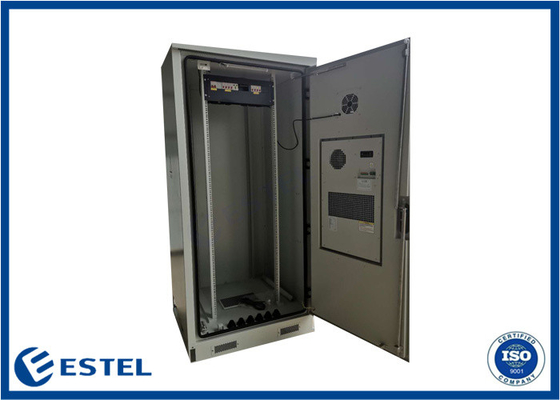

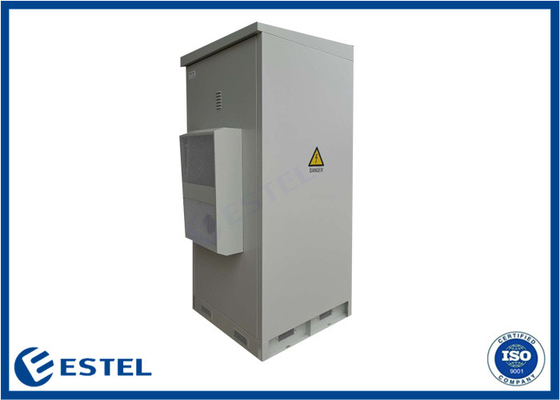

7. 캐비닛 사진
8. 연결 및 체결
(1) 풀림 방지 나사산 연결을 구조 및 베어러 연결로 사용하십시오.캐비닛 고정용 앵커 볼트는 용융 아연 도금 볼트를 사용합니다.
(2) 도어 경첩은 내부 경첩 모드를 사용합니다.
-
