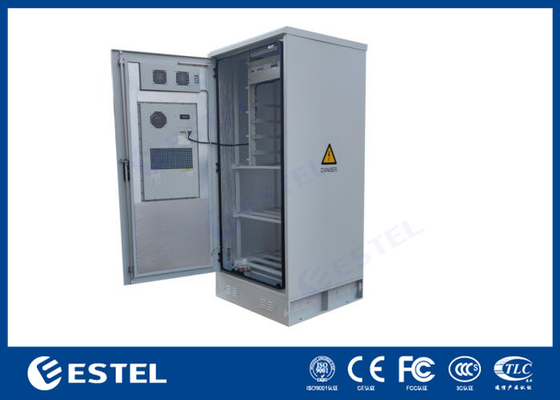

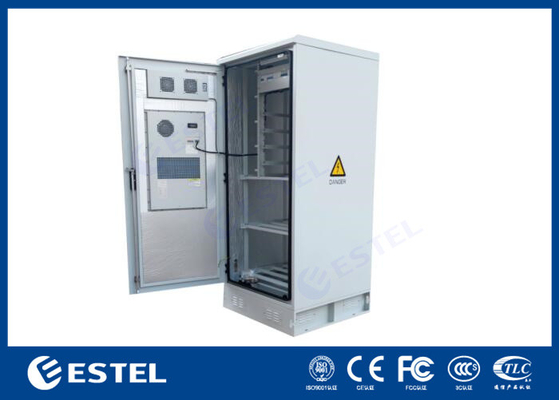

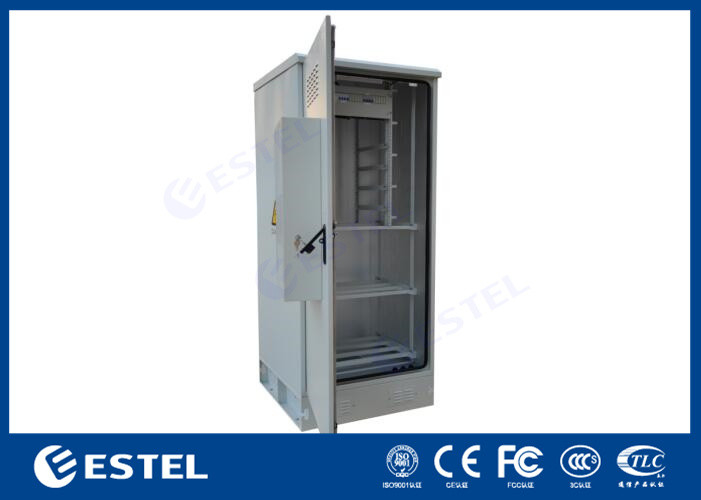

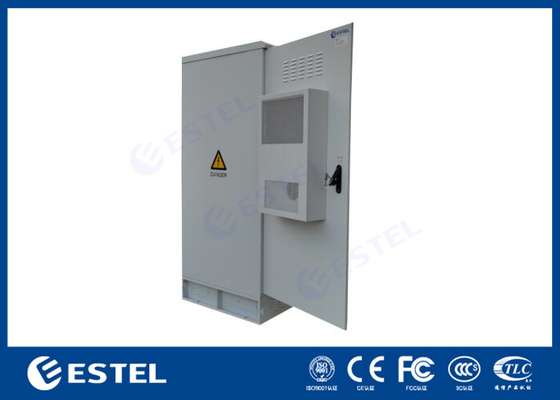

20U 배터리 전원 통합 제어 통신 인클로저 캐비닛 19인치 랙
제품 상세정보
통합 제어 통신 인클로저
,정문 통신 인클로저
,배터리 전원 통신 캐비닛
20U배터리 전원 통합 제어 캐비닛 19인치 랙통신 인클로저
1. 배터리 캐비닛소개
옥외 장은 통신 사업자의 이동할 수 있는 원거리 통신 위치, 옥외 작은 대피소, 철도 전기 통제 장, 전자 경찰, 커뮤니케이션 기지국, 옥외 공기 탐지 역, 태양 통제 장, 등에서 널리 이용됩니다. 이 시리즈 장은 높이 2100mm 및 폭 900mm입니다 900mm 깊이.그것은 배전 장치 enverionment 감시 장치 및 등과 같은 장비의 각종 유형을 통합할 수 있습니다. 캐비닛의 냉각은 캐비닛의 정문에 설치된 팬입니다.그것은 작동하는 장비를 위한 온도 안정을 확인할 수 있습니다.캐비닛은 통합되는 전기 장비의 양쪽에서 액세스할 수 있도록 전면 및 후면 모두에 완전히 잠그는 도어로 구성됩니다.
2.배터리 캐비닛특징
- 침투 보호는 IP55이며 고객의 실제에 따라 IP65 캐비닛을 제공할 수 있습니다.
- 헤비 게이지 아연 도금 소재로 제작되었습니다.
- 전면 도어는 표준 3점식 도난 방지 잠금 장치를 사용합니다.도어록은 상, 중, 하 3점 잠금 구조를 이루고 있습니다.넓은 면적의 캐비닛의 경우 잠금 효과가 안전하고 신뢰할 수 있습니다.
- 표준 19인치 마운팅 포스트. IEC60297을 준수합니다.
-철제 데드락 시스템 잠금장치로 도어를 잠급니다(PADLOCK 지원).
- "직매장" 방식으로 지근 또는 지상기둥 기초시스템에 설치
- 케이블 인입은 기본적으로 베이스를 통해 이루어지며 요청 시 측면 또는 지붕 인입이 가능합니다.
3. 내각 지시사항
표준 캐비닛 그 이상을 필요로 하는 사람들을 위해 이 시리즈는 사용 가능한 옵션이 많은 맞춤형 솔루션의 진정한 보안을 제공하여 모든 전자 장비, 전기 부하 패널 및 케이블 인입 솔루션을 위한 기후 제어 환경을 제공할 수 있습니다.모든 전자 장비에 대해 안전하고 기후가 제어되는 환경을 제공합니다.
이 배터리 캐비닛은 높이 2100mm, 너비 900mm, 깊이 900mm입니다.2개의 배터리 레이어가 제공됩니다.캐비닛 재질은 절묘한 솜씨와 정확한 크기로 세계 최고의 AMAD CNC 장비로 만든 고품질 강판입니다.캐비닛의 메인 프레임은 용접으로 만들어져 전체 캐비닛이 강하고 내구성이 있습니다.내부 구조와 각종 악세서리를 조립식으로 조립하여 유연하게 응용할 수 있습니다.캐비닛 본체와 내부 액세서리는 모두 산 세척 및 인산염 처리로 전처리된 다음 부식과 녹을 방지하기 위해 정전기 스프레이에 특수 성형 분말을 사용합니다.
4.ET131722909021020티기술적 매개변수
| 구성 | 안건 | 기술적인 매개변수 | |
| 내각 | 모델 | ET131722909021020 | |
| 보호 수준 | IP55 | ||
| 외형치수 | H2100mm×W900mm×D900mm (맞춤형 가능) | ||
| 내부 차원 | 19인치 레일, 20U, 아래 2단 배터리 랙 | ||
| 재료 | 아연 도금 강판, 두께 1.5mm, 단일 벽.베어링 부품의 두께: 2.0mm | ||
| 단열재 | PEF(선택사항) | ||
| 코팅 | 폴리에스터 파우더 코팅 | ||
| 색상 | 랄7035 | ||
| 잠그다 | 도난 방지 3점 잠금 시스템 | ||
| 돌쩌귀 | 내부 경첩 | ||
| 설치 옵션 | 바닥 장착, 지붕 장착 | ||
| 케이블 라우팅 | 캐비닛 하단에서 케이블 인/아웃 | ||
| 유지 | 하나의 정문, 전면 유지 보수 | ||
| 냉각 | 옵션 | AC 에어컨 | 팬 |
| 냉방 능력 | 1500W | 180CFM | |
| 입력 전압 | 220VAC 50HZ | 48VDC | |
| 의사소통 | RS485 | / | |
| 배전 장치 | B 등급 낙뢰 방지 | ||
| AC 입력 | 63A/2P ×1(옵션) | ||
| AC 출력 | 16A/1P×4(옵션) | ||
| DC 출력 | 16A/1P×4.(선택 과목) | ||
| 온도 조절기 | 48V 팬 온도 컨트롤러 | ||
| 기타 | 조명용 48VDC LED 램프 | ||
| 환경 | 작동 온도 | -40℃ ~+55℃ (+태양복사) | |
| 보관 온도 | -40℃~+70℃ | ||
| 작동 습도 | 5%~95%(결로 없을 것) | ||
| 작동 고도 | 0~4000미터 | ||
5.캐비닛 다이어그램
6.내각 세부사항
7.배터리 종류에 따른 다양한 쿨링 시스템
- 자연 환기 냉각 시스템
- 에어컨 냉각 시스템
- 열교환기 냉각 시스템
- 팬 냉각 시스템
- TEC 냉각 시스템
-
