20U 1.2m 높이의 바닥에 장착된 야외 장치 장비 19 인치 랙 캐비닛
제품 상세정보
20U 바닥에 장착된 외부 장
,19인치 가연제철 라크 장치
,PEF 단열 19 인치 랙 캐비닛
20U 1.2m 높이 바닥에 장착야외장막19인치 랙장비 캐비닛
1.20U 통신 캐비닛 특징
● 야외 에서 사용 되는 중공 건축물
● 20개의 랙 유닛 (RU), 표준 19?? 레일
● 앞 접근 (후방 접근 선택)
● 도둑질 방지 세 점 잠금 시스템, 지원 잠금
● 옥외 에 가루 가루 를 씌우며, 부식 방지
● 표준 색상: 밝은 회색, RAL7035.
● 캐비닛 바닥 에 있는 케이블 입구
● 땅 을 잡는 막대 를 넣는 것
● 문 막대기 를 넣으십시오
● 선택적 인 냉각 솔루션: 환기, 에어컨, 열 교환기
2. 캐비닛 IP 등급
- 침입 보호는 IP55입니다. 우리는 고객의 실제에 따라 IP65 캐비닛을 제공할 수 있습니다.
- 무거운 가이즈 가연 물질로 만들어졌습니다.
앞문 및 뒷문 표준 세 점 안티 도둑질 잠금 사용. 문 잠금 상부, 중부 및 하부 세 점 잠금 구조를 형성. 넓은 영역의 캐비닛에 대한,잠금 효과는 안전하고 신뢰할 수 있습니다..
- 표준 19인치 장착 기둥
-제철 죽은 잠금 시스템 잠금 (지원 PADLOCK) 으로 고정 된 문
- 그것은 "직접 매장"에 의해 땅 뿌리 또는 지상 기둥 기초 시스템에 설치됩니다
- 케이블 입구는 기본으로 기단으로 요청에 따라 옆 또는 지붕 입구가 가능합니다.
3내각의 지침
단순히 표준 캐비닛 이상의 것을 필요로 하는 사람들을 위해, 이 시리즈는 또한 많은 사용 가능한 옵션과 맞춤형 솔루션의 진정한 보안을 제공 할 수 있습니다,모든 전자 장비에 대한 기후 조절 환경 제공, 전기 로드 패널 및 케이블 입구 솔루션.
이 캐비닛은 1200mm 높이와 600mm 너비와 600mm 깊이입니다. 이 캐비닛은 야외 래킹 요구 사항에 대한 궁극적인 선택입니다.
- 표준 준수 표
| 표준 | 설명 |
| GB/T 17626.7-1998 | 전자기 호환성 |
| GB4706입니다.1 | 가전제품 및 비슷한 용도로 사용되는 전기제품의 안전성 |
| GB4798.1 | 전기 및 전자 제품 - 저장 용도에 존재하는 환경 조건 |
| GB4798.2 | 전기 및 전자 제품 - 운송에 적용되는 환경 조건 |
| GB4798.3 | 전기 및 전자 제품에 대한 응용 프로그램에서 존재하는 환경 조건 - 사용 |
- 캐비닛T에크니컬 파라미터
| 구성 | 항목 | 기술 매개 변수 |
| 캐비닛 | 모델 | ET6060120-EQ |
| 보호 수준 | IP55 | |
| 외부 차원 | H1200mm × W600mm × D600mm | |
| 내부 차원 | 19인치, 20U | |
| 소재 |
가연제철, 1.2mm 두께, 단일 벽. 베어링 부품 두께: 2.0mm |
|
| 단열 | PEF | |
| 코팅 | P오일에스터 분말 코팅 | |
| 색상 | RAL7035 | |
| 잠금 | 3점 잠금 시스템 | |
| 힌지 | 내부 힌지 | |
| 설치 옵션 | 바닥에 장착된 | |
| 케이블 라우팅 | 캐비닛의 바닥에서 케이블과 밖으로 | |
| 유지보수 | 앞문, 뒷문 | |
| 냉각 |
AC 에어컨 |
500W 220VAC 50Hz, 정문에 설치 |
| 다른 것 | LED등 | |
| 입구 경비 스위치 | ||
| 환경 | 작업 온도 | -40°C~+55°C (+ 태양 복사) |
| 저장 온도 | -40°C~+70°C | |
| 작업 습도 | 5%~95% (집화 없이) | |
| 작업 고도 | 0~4000미터 | |

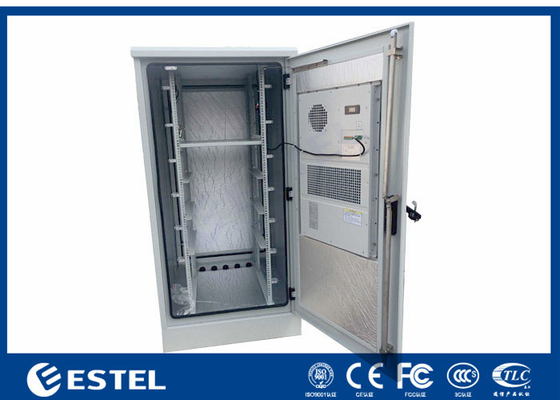

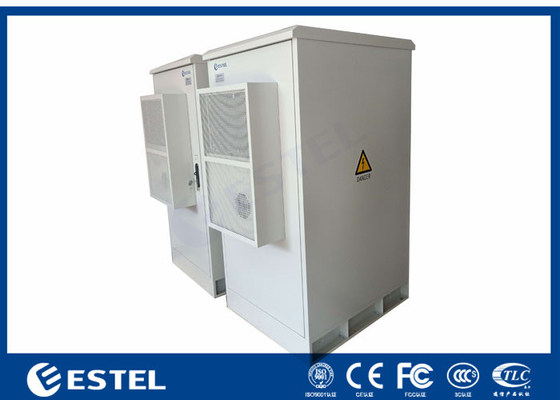

- 캐비닛사진
에어컨 데이터 시트:
1) 제품 도입
2) 에어컨은 캐비닛을 위해 자체 개발 된 냉각 제품의 한 종류입니다. 그것은 캐비닛 내부 열이 매우 큰 장소에서 적용됩니다.내부 전자 장비는 환경 온도에 민감하고 내부와 외부에서 완전히 격리되어야 합니다.이 제품은 다중 기능, 높은 신뢰성, 그리고 그것은 전원 공급 후 복잡한 디버깅 없이 작동을 시작할 수 있는 특징을 가지고 있습니다.
3) 내부 사이클 공기 경로에서 팬은 증발기 지느러미에 의해 공기 열 교환을 하기 위해 위쪽에서 뜨거운 공기를 흡수 하 고 아래쪽에서 냉각 된 공기를 보내기.캐비닛의 공기는 온도를 낮추는 목적을 달성하기 위해 순환할 수 있습니다한편, 외부 사이클 공기 경로에서 팬은 아래쪽에서 외부 차가운 공기를 흡수하고, 열 교환 후 위쪽에서 뜨거운 공기를 방출합니다.
4)
5) 에어컨 기술 매개 변수
6) 설치 도표
8.다양한 냉각 시스템선택
- 자연 환기 냉각 시스템
- DC/AC 에어컨 냉각 시스템
- 열 교환기 냉각 시스템
- 팬 냉각 시스템
- TEC 냉각 시스템

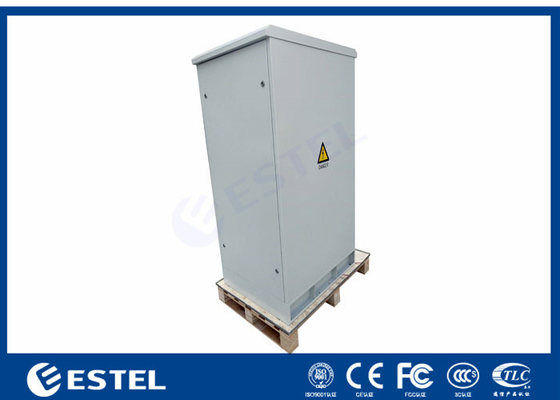

P 9. 포장 및 운송
캐비닛 패키지는 수출에 적합 한 무화염 목재 케이스를 사용합니다. 이 패키지는 안전 운송을 보장하기 위해 습도 방지, 충돌 방지 및 srong입니다.
-
