제품 상세 정보:
결제 및 배송 조건:
|
내각 외부 사이즈: | W×D×H 800×1000×2000mm | 보호 수준: | IP55 |
---|---|---|---|
19 인치의 선반: | 38U | 색상: | RAL7035 회색 |
통합된 액세서리: | PDU, EMS, 센서 | 소재: | 아연도강, 단열과 단일 벽 |
내각 잠금장치: | 절도 방지 삼로 잠금장치 (지지 패드 록) | 표면 처리: | 야외 방식 분말 코팅 |
제품 이름: | 야외 통신 캐비닛, Ip65 야외 캐비닛 | 냉각 시스템: | 500W 1000W 1500W 2000W 압축 공기 조절기 |
하이 라이트: | 38U 야외 데이터 캐비닛,파우더 코팅 19 인치 통신 캐비닛,야외 19 인치 통신 캐비닛 |

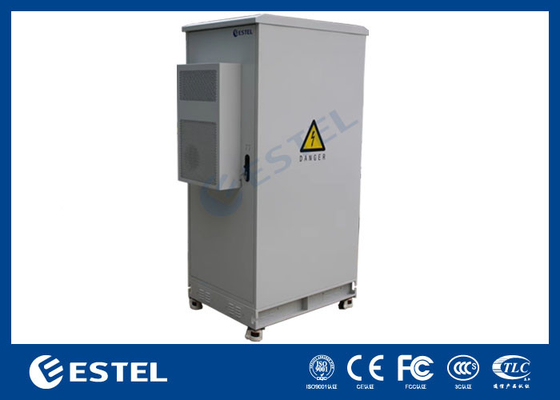

야외 데이터 캐비닛 19 인치 랙 38U 높이 바닥에 장착 된 통신 장치 표준
1외관 데이터 캐비닛에 대한 간단한 소개
● 야외 에서 사용 되는 중공 건축물
● 38개의 래크 유닛 (RU), 표준 19?? 레일
● 앞 접근 (후방 접근 선택)
● 도둑질 방지 세 점 잠금 시스템, 지원 잠금
● 옥외 에 가루 가루 를 씌우며, 부식 방지
● 표준 색상: 밝은 회색, RAL7035.
● 캐비닛 바닥 에 있는 케이블 입구
● 땅 을 잡는 막대 를 넣는 것
● 문 막대기 를 넣으십시오
● 아래쪽 에 네 개의 바퀴 를 넣는다
● 선택적 인 냉각 솔루션: 환기, 에어컨, 열 교환기
2. 야외 데이터 캐비닛을 설계하는 방법
야외 데이터 캐비닛 설계는 날씨 요소와 환경 요인에 노출되기 때문에 실내 캐비닛에 비해 특별한 고려가 필요합니다.여기에 야외 데이터 캐비닛을 고려해야 하는 몇 가지 중요한 세부 사항이 있습니다:
기상 저항성 설계: 야외 데이터 캐비닛은 기상 저항성 및 비, 눈, 바람 및 극한 온도와 같은 요소에 저항하도록 설계되어야 합니다.그것은 고체 물체와 액체에 대한 보호 수준을 표시하는 IP (영입 보호) 등급을 가져야합니다..
재료 선택: 외부 조건에 견딜 수 있도록 내구성 있고 부식 저항성 있는 재료를 선택하십시오. 외부 데이터 캐비닛에 사용되는 일반적인 재료는 스테인리스 스틸, 알루미늄,또는 날씨에 저항하는 폴리머.
냉각 및 환기: 효율적인 냉각 및 환기 시스템을 구현하여 캐비닛 내부에 설치된 장비에 최적의 작동 온도를 유지하십시오. 환기 팬, 공기 필터,과열을 방지하기 위해 열 교환기가 필요할 수 있습니다..
보안 기능: 외부 데이터 캐비닛이 무단 접근 및 조작으로부터 보호되도록하십시오. 잠금, 보안 카메라, 조작 방지 밀봉,보안을 강화하기 위한 경고 시스템.
전력 관리: 외부 조건에 견딜 수 있는 신뢰할 수 있는 전력 분배 시스템을 구현합니다. 적절한 지상 기술, 초상압 보호 장치,필요에 따라 배터리나 태양 전지판과 같은 예비 전력 솔루션.
케이블 관리: 외부 데이터 캐비닛 내의 케이블을 조직하고 안전하게 관리하여 손상을 방지하고 효율적인 연결을 보장합니다. 방수 케이블 지질, 케이블 트레이,그리고 적절한 케이블 관리를 위해 케이블 연결.
환경 모니터링: 환경 모니터링 시스템을 통합하여 온도, 습도 및 캐비닛 내부의 다른 환경 조건을 추적하는 것을 고려하십시오.이것은 능동적인 유지보수와 모든 이상에 대한 신속한 대응을 가능하게 합니다..
번개 보호: 번개 충돌로 인한 전기 급류로부터 장비를 보호하기 위해 번개 보호 조치를 설치하십시오. 여기에는 지상 시스템, 급류 보호 장치,그리고 번개 차단기.
원격 관리: 원격 모니터링 및 관리 기능을 통합하여 중앙 위치에서 야외 데이터 캐비닛을 감독하고 제어합니다. 이것은 실시간 모니터링, 경고,원격 문제 해결.
표준 준수: 야외 데이터 캐비닛 설계가 야외 장비 설치, 전기 안전,그리고 환경 보호.
3외부 데이터 캐비닛 지침
단순히 표준 캐비닛 이상의 것을 필요로 하는 사람들을 위해, 이 시리즈는 또한 많은 사용 가능한 옵션과 맞춤형 솔루션의 진정한 보안을 제공 할 수 있습니다,모든 전자 장비에 대한 기후 조절 환경 제공, 전기 로드 패널 및 케이블 입구 솔루션.
이 캐비닛은 높이 2000mm, 폭 8000mm, 깊이 1000mm입니다. 이 캐비닛은 야외 래킹 요구 사항에 대한 궁극적인 선택입니다.
4외부 데이터 캐비닛 다이어그램
5표준 준수 표
표준 | 설명 |
GB/T 17626.7-1998 | 전자기 호환성 |
GB4706입니다.1 | 가전제품 및 비슷한 용도로 사용되는 전기제품의 안전성 |
GB4798.1 | 전기 및 전자 제품 - 저장 용도에 존재하는 환경 조건 |
GB4798.2 | 전기 및 전자 제품 - 운송에 적용되는 환경 조건 |
GB4798.3 | 전기 및 전자 제품에 대한 응용 프로그램에서 존재하는 환경 조건 - 사용 |
6.외부 데이터 캐비닛의 기술적 매개 변수
구성 | 항목 | 기술 매개 변수 |
캐비닛 | 모델 | ET8010200A-38U |
보호 수준 | IP55 | |
외부 차원 | H2000mm × W800mm × D1000mm | |
내부 차원 | 19인치, 38U | |
소재 |
가연제철, 1.2mm 두께, 단일 벽. 베어링 부품 두께: 2.0mm |
|
단열 | PEF | |
코팅 | 폴리에스터 분말 코팅 | |
색상 | RAL7035 | |
잠금 | 3점 잠금 시스템 | |
힌지 | 내부 힌지 | |
설치 옵션 | 바닥에 장착된 | |
케이블 라우팅 | 캐비닛의 바닥에서 케이블과 밖으로 | |
유지보수 | 앞문, 뒷문 | |
냉각 |
AC 에어컨 |
1500W 220VAC 50Hz, 정문에 설치 |
다른 것 | LED등 | |
입구 경비 스위치 | ||
환경 | 작업 온도 | -40°C~+55°C (+ 태양 복사) |
저장 온도 | -40°C~+70°C | |
작업 습도 | 5%~95% (집화 없이) | |
작업 고도 | 0~4000미터 |
7캐비닛 사진

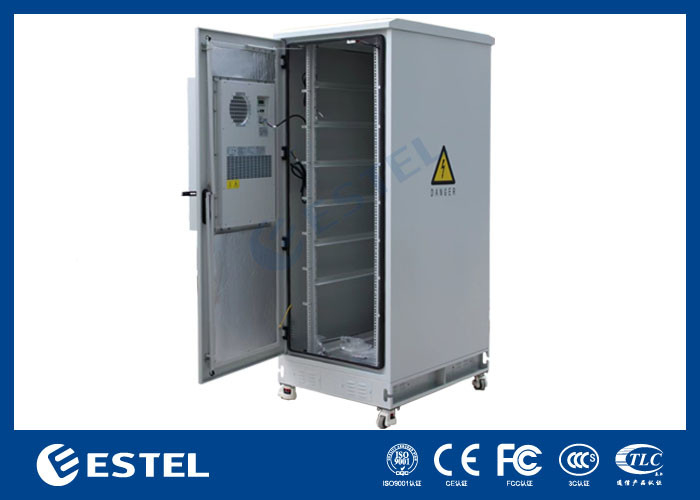

안쪽

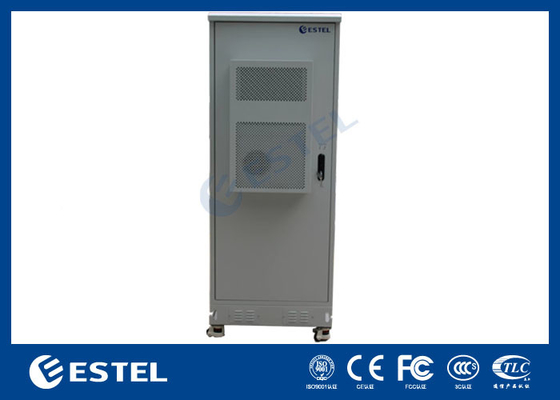

외부:
8에어컨 기능:
9. 당신의 선택에 대한 다양한 냉각 시스템
