제품 상세 정보:
결제 및 배송 조건:
|
| 캐비닛 잠금 장치: | 절도 방지 삼로 잠금장치 (지지 패드 록) | 외부 크기: | 폭*깊이*높이 750*750*2100mm |
|---|---|---|---|
| 재료: | 아연도강, 열차단과 중벽 | 냉각 방식: | 에어컨과 선풍기 |
| 장비 랙: | 19인치 랙, 40U | IP 등급: | IP65 |
| 지불 기간: | 티/티 | 선적항: | 선전 |
| 내각: | 야외 통신 캐비닛 | ||
| 강조하다: | 아연 도금 강철 통신 캐비닛,외부 통신 전원 시스템 48VDC,에어컨이 있는 하이브리드 통신 캐비닛 |
||
하이브리드 통신 전력 시스템 48VDC 300A 40U 실외 통신 캐비닛 에어컨 포함
소개
하이브리드 통신 전력 시스템 48VDC 300A 40U 실외 통신 캐비닛은 무선 통신 사이트에 안전하고 안정적인 물리적 작업 환경을 제공하는 실외 캐비닛입니다. 이 시스템은 실외 캐비닛, 온도 제어 장비, 환경 모니터링과 같은 기능을 통합합니다. 전원 공급 장치 및 AC/DC 전원 분배 장치는 캐비닛 내부에 사용자 요구 사항에 따라 설치할 수 있습니다. 사용자 장비 및 백업 배터리를 위한 설치 공간이 확보됩니다.
하이브리드 통신 전력 시스템 48VDC 300A 40U 실외 통신 캐비닛 주요 특징:
단일 캐비닛은 1제곱미터 미만의 면적을 차지하며, 현장 주소를 쉽게 확보할 수 있습니다.
온도 제어 시스템: 유지 보수, 청소 및 교체가 용이합니다.
강력한 도난 방지 기능: 내부 경첩, 내장 도어, 외부 패드락 지원
정밀 분할 온도 제어, 최대 에너지 절약
하이브리드 통신 전력 시스템 48VDC 300A 40U 실외 통신 캐비닛구성
| 기본 정보 | |
| 외부 크기 |
800mm(W)x940mm(D)x2050mm(H) (온도 제어 돌출부 포함) |
| 커버 면적 | 800mm(W)x700mm(D) |
| 기반 높이 | 150mm |
| 무게 | 130kg 이하 (장비 및 배터리 제외) |
| 사용자 공간 | 37U |
| 재질 |
벽: 1.2mm 아연 도금 강판 문: 1.5mm 아연 도금 강판 |
| 잠금 장치 | 3점식 도난 방지 잠금 장치, 유럽 표준 잠금 코어, 패드락으로 변경 또는 일치 가능 |
| 배선 위치 | 하단 입출력 |
| 배선 구멍 | 10xφ36 |
|
보호 등급 |
IP55 |
| 온도 제어 정보 | |
|
높이: 20U 19인치 전면 가용 거리: 180mm |
모드: 열 교환기 방열 효율: 200W/K 정격 전압: 48VDC 정격 전력: 520W |
|
하이브리드 통신 전력 시스템 48VDC 300A 40U 실외 통신 캐비닛 |
모드: DC 에어컨 냉각 용량 (L35/L35): 500W 정격 전압: 48VDC 소비 전력 (L35/L35): 160W |
| 기타 정보 | |
| 조명 | DC-48V LED 조명 |
| 연기 감지기 | 접근 제어 |
| 홍수 감지기 | 건식 접점 |
|
온습도 센서 12VDC |
접근 제어 |
| 건식 접점 | 환경 |
| 작동 습도 | |
| 5% ~ 95% (결로 방지) | 보관 온도 |
| 0 ~ 4000m (고도가 3000m ~ 4000m 범위 내인 경우, 최대 작동 온도는 고도가 200m 증가할 때마다 1°C 감소합니다) | 작동 습도 |
| 정류기 사진: | 고도 |
|
일반적으로 전력 시스템은 병렬 부동 충전 상태로 작동합니다. 즉, 정류기 모듈, 태양광 모듈, 부하 및 배터리가 병렬로 작동합니다. 태양광 모듈과 정류기 모듈은 통신 장비 및 배터리에 부동 충전 전류를 공급합니다. 태양광 모듈의 출력 전력이 모든 부하를 공급하기에 부족한 경우, 정류기 모듈이 통신 장비에 보조 전력을 공급합니다. |
내부 랙 정보 장비 구획 랙 모드: IEC 60297-3에 따른 19인치 공간 |
| 깊이: 400mm | |
|
높이: 20U 19인치 전면 가용 거리: 180mm |
배터리 구획 랙 모드: 2개의 배터리 브래킷 그룹 각 배터리 브래킷 높이: ≥350mm 옵션: 리튬 배터리용 17U 19인치 랙 |
|
하이브리드 통신 전력 시스템 48VDC 300A 40U 실외 통신 캐비닛 |
정류기: 하이브리드 전력 시스템용 19인치 서브 랙으로, 5U 높이의 컴팩트한 디자인으로 광섬유 및 마이크로파 전송, 액세스 장치, 스위치 등의 중요 애플리케이션 요구 사항을 충족합니다. 시스템의 최대 전력은 150A이며, AC 입력/DC 입력/배터리/부하 MCB가 있습니다. 케이블은 MCB 및 버스바와 함께 전면 액세스됩니다. 정류기 |
주요 특징:넓은 입력 전압 범위: 정류기용 85 ~ 290VAC 및 MPPT용 120 ~ 420VDC
정류기, MPPT 및 컨트롤러는 핫 플러그 가능하여 온라인 유지 보수가 쉽고 빠릅니다.
최대 96%의 높은 효율로 운영 비용 절감이더넷, SNMP, ModBus 및 RS485 통신 인터페이스 지원
입력 분배
AC
DC
입력 모드
| 220VAC 단상 | ||
| 120VDC ~ 425VDC | 입력 주파수 | |
| 45 ~ 65Hz, 정격 값: 50Hz/60Hz | / | 입력 용량 |
| 63A/2P x 1 | 63A/2P x 5 | SPD |
| 20kA/40kA, 8/20μs | 출력 분배 | 정류기 |
| 태양광 모듈 | 입력 전압 | |
| -42 ~ -58VDC, 정격 값: -53.5VDC | ||
| -42 ~ -58VDC, 정격 값: -54.5VDC | 효율 | |
| 125A/2P | 부하 차단기 | LVD: 32A/1P x 1, 10A/1P x 5; BLVD: 32A/1P x 2, 10A/1P x 5 |
| DC SPD | 20kA/40kA, 8/20μs | |
| 모듈 | 정류기 모듈 | |
| 태양광 모듈 | 입력 전압 | |
| 85 ~ 290VAC, 정격 220VAC | ||
| 120 ~ 420VDC, 정격 340VDC | 효율 | |
| >96% |
>96% 정격 전력 |
3000W (176 ~ 290VAC) |
| 3000W (200 ~ 425VAC) | -10°C ~ +75°C (55°C 이하에서 전체 출력) | -10°C ~ +75°C (55°C 이하에서 전체 출력) |
| -10°C ~ +75°C (50°C 이하에서 전체 출력) | 컨트롤러 | 신호 입력 |
|
3AI (배터리 온도 2개, 주변 온도 1개), 2RS485, 7 DI |
경보 출력 | 6개의 건식 접점 |
| 통신 포트 | |
| RS485, SNMP | 디스플레이 모드 |
| LCD | 시스템 |
| 치수 (WxDxH) | 482x350.6x9U, 30kg 이하 (모듈 제외) |
| 냉각 모드 | 자연 냉각 |
| 모뎀은 GPRS 기능을 갖추고 있어 인터넷 서버에 데이터를 제공하여 원격 모니터링을 실현할 수 있습니다. | |
| 전면 유지 보수, 모듈 등급 변경 지원 | 보호 수준 |
| IP20 | 환경 |
| 작동 온도 | -10°C ~ +50°C |
| 보관 온도 | -40°C ~ +75°C |
| 작동 습도 | |
| 5% ~ 95% (결로 방지) | 고도 |
| 0 ~ 4000m (고도가 3000m ~ 4000m 범위 내인 경우, 최대 작동 온도는 고도가 200m 증가할 때마다 1°C 감소합니다) | *맞춤 설계 가능합니다. |
| 정류기 사진: | 작동 원리: |
|
일반적으로 전력 시스템은 병렬 부동 충전 상태로 작동합니다. 즉, 정류기 모듈, 태양광 모듈, 부하 및 배터리가 병렬로 작동합니다. 태양광 모듈과 정류기 모듈은 통신 장비 및 배터리에 부동 충전 전류를 공급합니다. 태양광 모듈의 출력 전력이 모든 부하를 공급하기에 부족한 경우, 정류기 모듈이 통신 장비에 보조 전력을 공급합니다. |
주 전원이 꺼지면 정류기 모듈이 작동을 멈춥니다. 태양광 전원 공급이 정상인 경우, 태양광 모듈이 통신 장비에 전력을 공급하고 배터리를 충전합니다. 태양광 모듈의 출력 전력이 모든 부하를 공급하기에 부족한 경우, 배터리가 통신 장비에 보조 전력을 공급합니다. |
주 전원이 꺼지면 정류기 모듈이 작동을 멈춥니다. 태양광 에너지도 동시에 실패하면 통신 장비는 배터리로 전력을 공급받습니다. 배터리가 일정 시간 동안 방전되어 발전기 시동 지점에 도달하면, 모니터가 발전기에 시동 신호를 보냅니다. 발전기가 정류기 모듈에 AC 입력 전원을 공급하면, 정류기가 다시 통신 장비에 전력을 공급하고 배터리를 충전하여 소비를 보상합니다. 발전기 정지 지점에 도달하면, 모니터 장치가 발전기에 정지 신호를 보내고 발전기가 꺼집니다.
IP55/IP65
IP55 = 인클로저 특성:
먼지, 오일 및 기타 부식성 물질로부터 완벽하게 보호
밀폐된 장비와의 접촉으로부터 완벽하게 보호
노즐로 분사되는 물로부터 모든 방향에서 보호
벽걸이, 독립형, 트로프 및 전신주 장착 가능
실크 스크린 로고, 양극 산화 또는 조각 서비스 이용 가능
컷아웃, 절연, 경첩, 래치 또는 잠금 장치로 맞춤 제작 가능
하이브리드 통신 전력 시스템 48VDC 300A 40U 실외 통신 캐비닛 특징:
특징
설명
모듈 특성
실크 스크린 로고, 양극 산화 또는 조각 서비스 이용 가능
컷아웃, 절연, 경첩, 래치 또는 잠금 장치로 맞춤 제작 가능
하이브리드 통신 전력 시스템 48VDC 300A 40U 실외 통신 캐비닛 특징:
특징
설명
모듈 특성
태양광 모듈은 최대 전력점 추적 기능을 갖습니다. 최대 전력점 추적 정확도는 99.5% 이상입니다.
정류기 모듈은 능동 역률 보상 기술을 채택하여 역률 값이 최대 0.99입니다.
| 정류기 모듈의 최대 효율은 93% 이상입니다. | 태양광 모듈의 최대 효율은 95% 이상입니다. |
|
태양광 모듈과 정류기 모듈은 높은 전력 밀도를 가집니다.
|
태양광 모듈과 정류기 모듈은 비파괴 핫 스왑 기술, 즉 플러그 앤 플레이를 채택합니다. 태양광 모듈과 정류기 모듈을 교체하는 데 1분 미만이 소요됩니다. |
| 태양광 모듈과 정류기 모듈은 하드웨어 과전압 보호 및 소프트웨어 과전압 보호를 포함한 출력 과전압 보호 기능을 갖습니다. 소프트웨어 과전압 보호에는 두 가지 모드가 있습니다: 첫 번째 과전압 잠금 모드, 네 번째 과전압 잠금 모드 | |
| 배터리 관리 | |
| 완벽한 배터리 관리: 배터리 보호, 자동 전압 조절, 무단 전류 제한, 배터리 용량 계산, 자동 균등/부동 충전 전환, 온라인 배터리 테스트와 같은 기능 | |
| 광전 보완 관리 | |
| 완벽한 광/전 보완 관리 기능으로 태양광 전원 공급 우선 순위를 설정하고 태양광 에너지 사용을 극대화할 수 있습니다. | |
| 전력 통계 | |
| 부하 전력 소비, 태양광 발전량, 주 전원 발전량, DG 발전량, 배터리 방전, 배터리 충전 | 데이터 기록 |
| 90일간의 이력 데이터 기록, 이력 데이터 업로드 가능 | 200건의 이력 경보 기록 |
| 10개 그룹의 배터리 테스트 데이터 | 경보 기능 |
| 완벽한 고장 보호 및 고장 경보 기능 |
네트워크 설계 네트워크 유연성을 위한 건식 접점 및 기타 통신 포트 제공 근거리 소프트웨어 업그레이드 및 무인 작동 가능 |
| 인간화된 작동 인터페이스 | LCD는 15도 각도로 설계되어 사용자의 작동이 더 직관적이고 편리합니다. |
| LCD를 통해 시스템의 작동 매개변수, 통계 및 이력 경보를 조회할 수 있습니다. |
LCD를 통해 시스템을 수동으로 제어할 수 있습니다. 낙뢰 보호 |
| AC 및 DC 측의 완벽한 낙뢰 보호 설계 |
에너지 절약 설계 정류기 모듈의 절전 기능 외에도, 시스템은 태양광 에너지 입력을 부하에 우선적으로 사용하고 태양광 에너지를 최대한 활용하여 에너지 절약 및 온실가스 배출 감소를 달성합니다. 옥외형 |
| 시스템 보호 등급은 IP55까지이며 실외에서 사용할 수 있습니다. 시스템은 컴팩트하고 설치가 용이합니다. | 시스템 |
| 시스템 내의 모든 장비는 전면 유지 보수를 지원합니다. | 시스템은 정류기 모듈 절전 기술, 이중 안정 상태 접촉기, 저전력 분기 및 팬 속도 조절 기술을 채택하여 더욱 뛰어난 에너지 절약 기능을 제공합니다. |
| 옵션 AC 히터는 시스템이 저온에서 안정적으로 작동하도록 합니다. | 원격 모니터링 |
|
모뎀은 GPRS 기능을 갖추고 있어 인터넷 서버에 데이터를 제공하여 원격 모니터링을 실현할 수 있습니다.
|
에너지 저장 인클로저 응용 |
| 당사의 캐비닛은 실외 통신 산업에서 널리 사용됩니다. 캐비닛에는 다양한 통신 장비, 정류기 전력 공급 시스템, 모니터링 장치, 배터리, 광섬유 등을 장착할 수 있습니다. 거리, 건물 옥상, 산 정상, 도시, 농촌, 주거 지역 등에서 사용하기에 적합합니다. | |

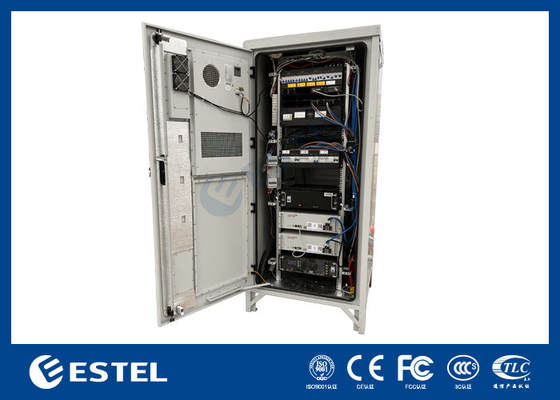

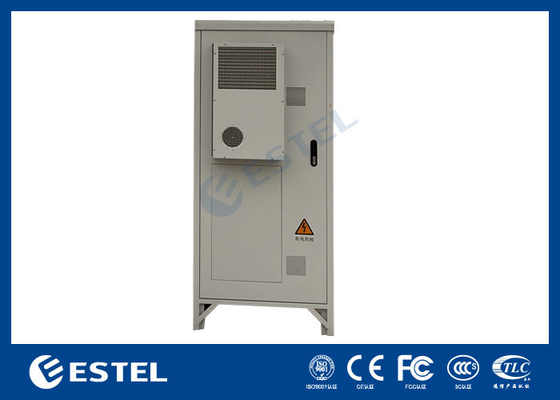

| 캐비닛 사진: | |
