9U 대용량 임베디드 전원 공급 표준 19 인치 랙 내장 캐비닛
제품 상세정보
9U 임베디드 전원 공급
,내장 캐비닛 내장 전원 공급 장치
,대용량 임베디드 전원 공급
9U 대용량 임베디드 전원 공급 표준 19 인치 랙 또는 내장 캐비닛
1.9U 대용량 임베디드 전원 공급 장치 특징
DC 수정 시스템 공급 9U 높이의 컴팩트 설계
광섬유 및 마이크로파 전송, 액세스 장치의 응용 필요,
스위치. 시스템 최대 전력은 300A, 사용자 정의 AC / 배터리 / 부하 MCBs.
케이블은 MCB와 버스 바와 함께 앞 접근
- 표준 19 인치 폭이 넓은 사용의 장점을 가지고 있습니다
- 5U 높이의 컴팩트 디자인, 공간 및 설치 비용을 절약 할 수 있습니다
- 전면 작동 및 케이블 접속, 좋은 외관 및 안전한 유지보수
- 완벽한 배터리 관리, 배터리 수명을 연장 잘 제공,다양한 통신 포트, RS485, 인터넷 포트, 건조 접촉, 등이 유연한 네트워크 및 원격 모니터링을 가능하게
- 정제기와 컨트롤러는 온도 플러그, 쉽고 빠른 온라인 유지보수
- 넓은 입력 전압 범위 ((85-300Vac) 전력망은 적응
2.9U 통신 전원 공급매개 변수
| 모델 | ETP48300 | |
| 시스템 | 차원 (mm) | 482.6 ((W) x350.6 ((D) x9U ((H) |
| 무게 | ≤ 50kg (정정모듈 없이) | |
| 냉각 모드 | 강제 공기 냉각 | |
| 설치 모드 | 19인치 래크 또는 캐비닛 내부에 설치 | |
| IP 등급 | IP20 | |
| AC 분포 | 입력 전압 |
380VAC, 3단계 |
| 입력 용량 | 2x63A/4P | |
| 입력 주파수 | 45~65Hz, 등급 50/60Hz | |
| AC SPD | 20kA/30kA, 8/20μs | |
|
DC 분포 |
출력 전압 | -42~-58VDC, 등급 값: -53.5VDC |
| 최대 용량 | 18kW ((6x3000W 직렬 모듈) | |
| 배터리 차단기 |
2x125A/1P |
|
| 용량 차단기 |
사용자 1: LLVD1: 1×125A/1P, 1×63A/1P, 1×16A/1P, 1×6A/1P BLVD1: 1×63A/1P 사용자 2: LLVD2: 1×63A/1P, 2×16A/1P, 1×6A/1P BLVD2: 1×63A/1P 사용자 3: LLVD3: 1×63A/1P, 2×16A/1P, 1×6A/1P BLVD3: 1×63A/1P 사용자 4: LLVD4: 1×63A/1P BLVD4: 3×10A/1P |
|
| DC SPD | 10kA/20kA, 8/20μs (내부 설계) | |
| 수정 모듈 | 입력 전압 | 85VAC~300VAC, 등급 값: 220VAC |
| 효율성 | ≥96% | |
| 정량력 | 3000W ((176~300VAC) | |
| 차원 | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| 냉각 모드 | 팬으로 강제 냉각 | |
| 컨트롤러 | 신호 입력 | 3 AI ((2 배터리 온도, 1 주변 온도), 7 DI ((SPD, 6 일반적인 DI) |
| 경보 출력 | 6 건조 접촉 | |
| 통신 포트 | RS485/LAN 이더넷/SNMP | |
| 표시 모드 | LCD | |
|
환경 |
작동 온도 |
-40°C~+65°C |
| 저장 온도 | -40°C~+70°C | |
| 작동 습도 | 5%~95% (비밀화) | |
| 고도 | 0~3000m ((높이가 2000m에서 3000m 범위 내에 있다면, 최고 운영 온도는 높이가 200m 증가함에 따라 1°C 감소합니다.) | |
3에스텔48v 통신 전원 공급 장치
직렬기 는 교류 를 동류 로 변환 하여 배터리 충전 에 필요한 전력을 공급 한다. 소유 총 비용 을 지속적으로 향상 시키는 데 중점을 두고,ESTEL의 직렬기, 첨단 제어 및 모니터링 기능과 결합하여 자본 및 운영 비용을 줄이는 데 도움이됩니다.우리의 직렬기 는 공간 과 무게 의 요구 를 충족 하는 동시에 우수한 전력 밀도 를 자랑 합니다그들은 다른 장비에 충분한 공간을 남겨두고 포장 및 운송 비용 절감을 창출합니다.높은 효율으로 전체 에너지 소비를 줄이고 탄소 발자국을 줄입니다..
ESTEL의 직렬기 는 연결 장치 가 뒷쪽에 위치 하고 있으며, 뜨거운 플러그 로 연결 될 수 있기 때문에 설치 가 쉽다. 속도 조절 장치 가 있는 팬 냉각 은 거의 조용 하게 작동 한다.일반적으로 직렬기는 넓은 AC 입력 전압 범위를 포함, AC 과압에 대한 보호 및 중성 손실에 대한 선택적 보호,이 솔루션을 매우 신뢰할 수 있습니다.

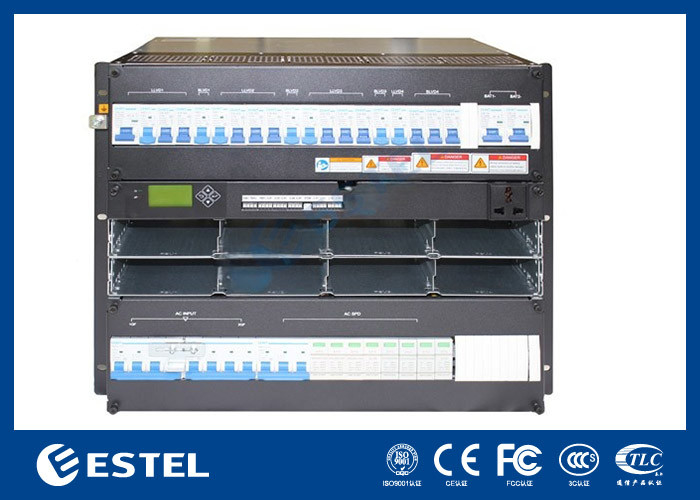

4제품 사진
레크에 장착된 사진 참조:
5제어기 MC2600 (감시 모듈)
MC2600 전면 패널
(1) LAN 포트 (2) RS485 포트 (3) 실행 표시기 (4) 소규모 경보 표시기
(5) 주요 경보 표시기 (6) 핸들 (7) 버튼
컨트롤러 버튼 설명 테이블
| 버튼 | 설명 | |
| ESC |
설정을 저장하지 않고 이전 메뉴로 돌아갑니다. |
ESC 버튼과 ENT 버튼을 누르면 짧은 기간 내에 같은 시간에 시간이면 컨트롤러를 다시 시작할 수 있습니다. |
|
외과 의사
|
Ø 대기 상태에서 메인 메뉴에 입력합니다. 화면 Ø 메인 메뉴에서 하위 메뉴를 입력합니다. Ø 메뉴 설정 저장. |
|
| 위쪽 |
이전 메뉴로 돌아가거나 매개 변수 값을 설정합니다. 매개 변수 값을 설정할 때, 이 버튼을 누르면 값을 빠르게 조정할 수 있습니다. |
매개 변수 값이 여러 종류의 끈, 누르거나 각 값을 변경하기 위해 아래 버튼. 값을 설정 한 후, 커서 이동을 확인 버튼 자동으로 돌아갑니다. |
| DN |
다음 메뉴로 이동하거나 매개 변수 값을 설정합니다. 매개 변수 값을 설정할 때, 이 버튼을 누르면 값을 빠르게 조정할 수 있습니다. |
|
컨트롤러 패널에 표시를 설명 하 여 아래 표에 표시 됩니다
| 종류 | 색상 | 국가 | 지침 |
| 실행 표시기 | 녹색 | 반짝이는 것 | 컨트롤러가 제대로 작동하고 있습니다. |
| 켜 | 컨트롤러 오류 또는 DC 입력이 없습니다 | ||
| 소규모 경보 | 노란색 | 정상적으로 | 컨트롤러는 소규모 경보를 발생 |
| 켜 | 컨트롤러는 작은 경보를 생성하지 않습니다 | ||
| 경보 | 빨간색 | 정상적으로 | 컨트롤러가 큰 경보를 발생 |
| 켜 | 컨트롤러는 큰 경보를 생성하지 않습니다 |
컨트롤러는 두 통신 포트를 제공합니다
RS485 통신 포트의 정의는 아래 표에서 표시됩니다.
| 핀 번호 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 신호 이름 | RS485+ | - | RS485- | - | - | - | - | - |
LAN 이더넷 포트 인터페이스 정의는 표에서 표시됩니다.
| 핀 번호 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 신호 이름 | TX+ | TX- | RX+ | - | - | RX- | - | - |
6부속 설비
아래 그림과 같이 19인치 랙에 하부 랙을 설치합니다.
단계 1, 플러그를 패키지에서 꺼내십시오.
2단계: 19인치 랙에 플러그를 눌러
Ø 단계 3, 고정 된 나사를 설치합니다 (플러그 프레임 귀의 장착 구멍이 프레임의 떠있는 견과류의 위치와 일치하지 않으면,
실제 설비에 따라 조정해야 합니다.)
정제기/태양 모듈 설치
단계 1, 모듈을 패키지에서 꺼내십시오.
Ø 단계 2, 전면 패널에 모듈 손잡이를 잡고 모듈을 슬롯에 놓습니다.
Ø 단계 3, 모듈의 전면 패널에 모듈을 천천히 밀고 전력으로 씻어
배포판
Ø 단계 4 모듈 패널에 고정 나사를 단단히 매어 모듈이 떨어져 있지 않도록하십시오.
-
